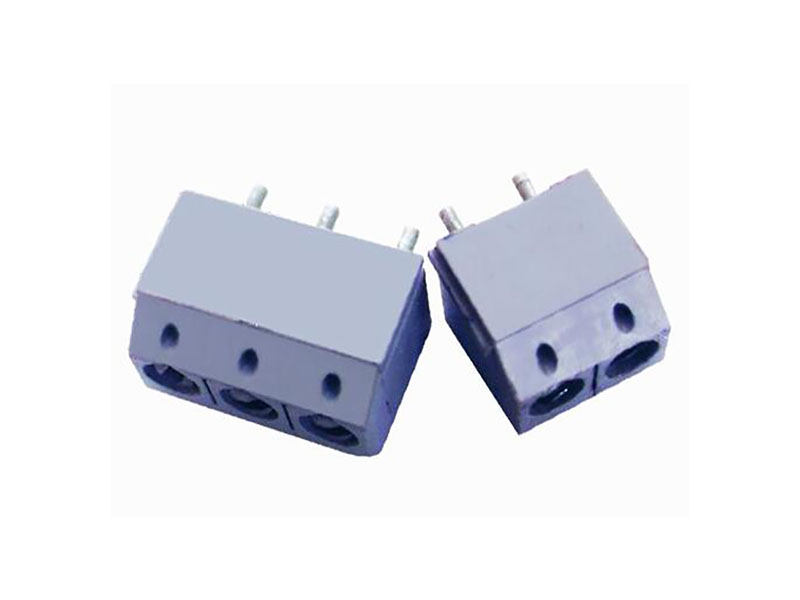

Блок зажимов винтовых УБЗ04.

Блок зажимов УБЗ04-2,5П16-Д/ПУ3-2(3) Тип 4 ТУ У 3.53.14308479.437-2002, где:
У - Украина;
БЗ - блок зажимов;
04 - условный номер серии блока зажимов;
2,5 - номинальное сечение зажима;
П - проходной;
16 - номинальный ток зажима;
Д - присоединение проводника к гнездовому выводу винтом;
П - присоединение проводника к выводу пайкой;
У3 - вид климатического исполнения по ГОСТ 15150-69;
2 (3) - количество зажимов в блоке;
Тип 4 - зажим для установки на печатную плату;
ТУ У 3.53.14308479.437-2002 - обозначение технических условий.

Технические харатеристики

  • Постоянный и переменный ток частотой 50 Гц, А 16;
  • Напряжение, В (действ ) 220;
  • Электрическое сопротивление контактных соединений, мОм, не более 0,8;
  • Сопротивление изоляции, МОм, не менее 20;
  • Электрическая прочность изоляции, В (действ ), не менее 2000;
  • Наибольшая допустимая температура нагрева контактных соединений, °С 95;
  • Длительность действия, мин 1;
  • Диаметр резьбовых гнездовых выводов, мм М2,5;
  • Сечение присоединяемых к выводам проводников, мм2 1,0 - 2,5;
  • Степень защиты блока зажимов по ГОСТ 14255 IP00;
  • Безотказная наработка на отказ, ч 5000;
  • Срок сохраняемости, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 0,5 - 100
    • амплитуда ускорения, м/с2 (g), не более 10 (1)
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 30 (3);
    • длительность действия, мс 2 - 20.
  • Повышенная рабочая температура среды, °С 40;
  • Пониженная рабочая температура среды, °С минус 45;
  • Смена температур, °С от 40 до минус 45;
  • Повышенная относительная влажность воздуха при температуре 25 °С, % 98;
  • Иней и роса.
