Соединители УЗНП9

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

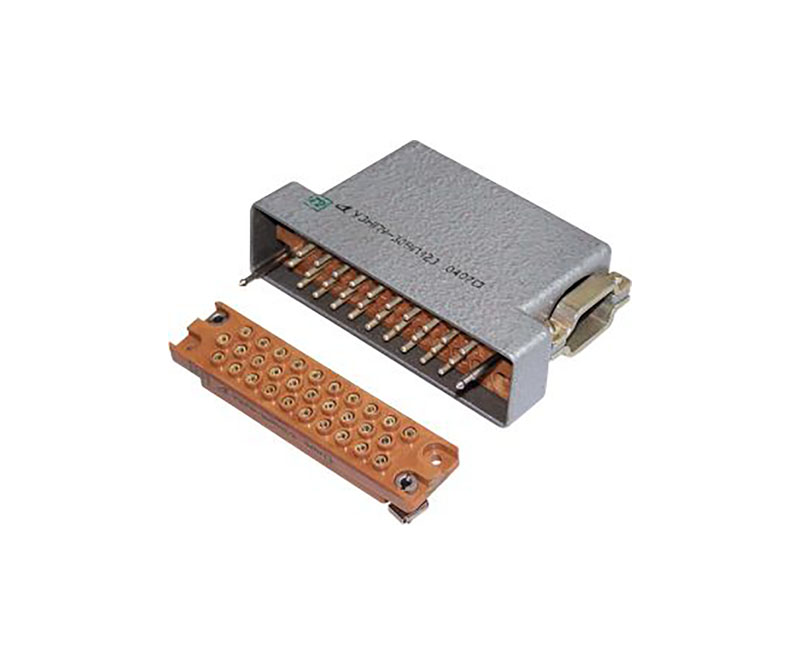

Соединители электрические низкочастотные прямоугольные типа УЗНП9.

Соединитель УЗНП9-7(11,15,22,30,42)В(Р)П121(3)-З(Л)-В ТУ У 31.2-14308479-007-2004, где:
У - Украина;
ЗНП - соединитель низкочастотный прямоугольный;
9 - порядковый номер разработки;
7 (11, 15, 22, 30, 42) - количество контактов;
Тип контакта: В - штыревой; Р - гнездовой;
Способ монтажа: П - пайка;
Тип хвостовика: 1 - для объемного монтажа;
Покрытие контактов: 2 - серебро;
Тип кожуха: отсутствие цифры - без кожуха; 1 - кожух прямой неэкранированный; 3 - кожух угловой
неэкранированный;
Наличие дополнительных элементов: З - замкового устройства; Л - ловителей;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69 (для соединителей согласно рисункам 1-4),
отсутствие буквы - УХЛ2.1 по ГОСТ 15150-69 (для соединителей согласно рисункам 5-20);
ТУ У 31.2-14308479-007-2004 - обозначение технических условий.

Технические характеристики соединителей УЗНП9

  • Сила электрического тока на контакт, А 15;
  • Максимальное напряжение, В (ампл ) 900, 1400, 1550;
  • Сопротивление контактов, мОм, не более 4;
  • Сопротивление изоляции, МОм, не менее 10000;
  • Испытательное напряжение, В (ампл ) от 3800 до 4200;
  • Емкость между соседними контактами, пФ, не более 5;
  • Усилие расчленения контактов (гнезд) с контрольным
    калибром, Н (кгс) 0,5 (0,05) - 3,0 (0,3);
  • Усилие расчленения соединителей, Н (кгс), не более от 29,4 (3) до 230,3 (23,5);
  • Количество сочленений-расчленений 500;
  • Минимальная наработка, ч 12000;
  • Минимальный срок сохраняемости, лет 25.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2500;
    • амплитуда ускорения, м/с2 (g) 180 (18).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 130.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 350 (35);
    • длительность действия, мс 1,5 +- 0,5.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 10000 (1000);
    • длительность действия, мс 0,5 +- 0,2.
  • Линейное ускорение, м/с2 (g) 2000 (200);
  • Температура среды, °С:
    • повышенная рабочая 125;
    • пониженная рабочая минус 60.
  • Смена температур, °С (с учетом температуры перегрева контактов) от 155 до минус 60;
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 1,33·10-10 (10-12);
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Иней и роса, плесневые грибы (исполнение В), соляной туман (исполнение В),
    солнечное излучение (исполнение В), статическая пыль;
  • Хвостовики контактов (гнезд) допускают присоединение проводов сечением, мм2 1,75;
  • Конкретное сечение проводов выбирают в зависимости от токовой нагрузки с учетом того,
    что плотность тока на подводящие провода должна быть не более, А/мм2 7.
