Соединитель НЛ-СШ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

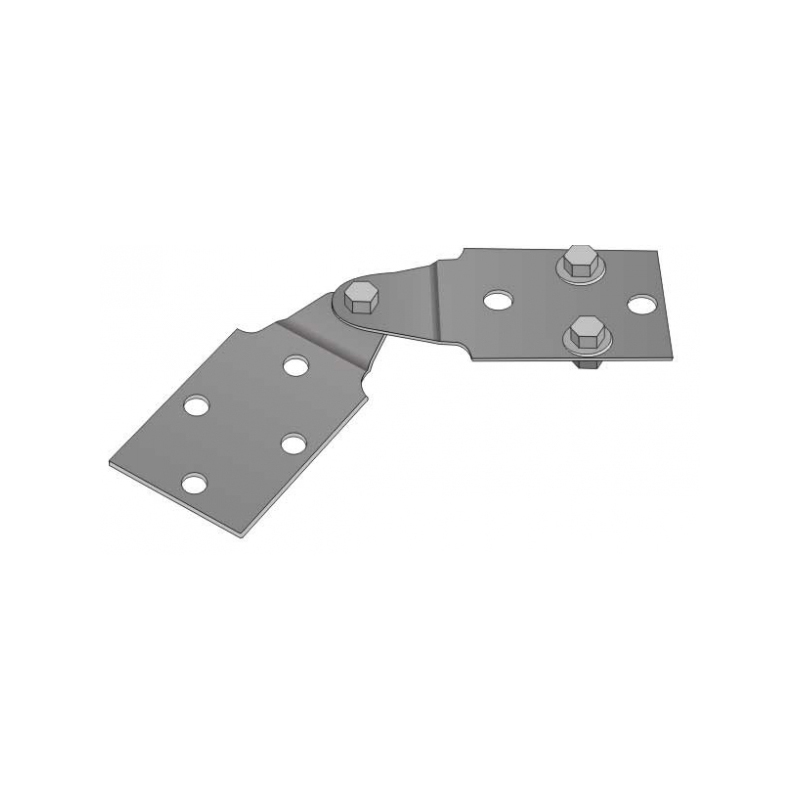

Соединитель шарнирный НЛ-СШ предназначен для соединения конструкций и лотков под изменяющимся углом, который может достигать 90 градусов включительно, типа НЛ-20, НЛ-30 и НЛ-40 в вертикальной плоскости, а прямых секций НЛ-5 и НЛ-10 – также и в горизонтальной.

Основные особенности

  • Соединитель состоит из двух пластин, соединенных шарнирно.
  • Соединяются с прямыми секциями 4-мя винтовыми соединениями, входящими в комплект поставки.
  • Обработаны методом горячей оцинковки.
  • Порошковая покраска RAL.
  • Вид климатического исполнения УТ1,5, УТ2,5, У3 по ГОСТ 15150-69.

Характеристики

Технические характеристики

Параметр

Значение

тип соединителя

НЛ-СШ

НЛ-СШх5

Высота борта лотка

70 мм

50 мм

H (см. рис. ниже)

65 мм

45 мм

Толщина материала

2 мм

Масса

340 г.

290 г.

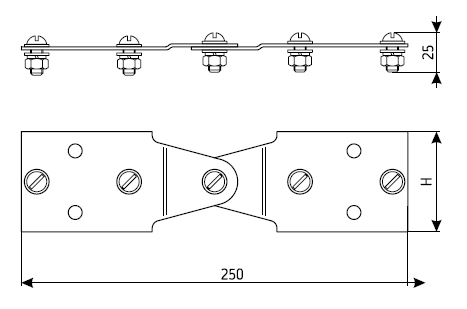

Габаритные размеры соединителей НЛ-СШ

Габаритные размеры соединителей НЛ-СШ

Примечание

Под заказ возможно изготовление нестандартных электроустановочных изделий по чертежам заказчика любой конфигурации и формы с отверстиями любого размера.
