Устройство УСВВ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

УСВВ – устройство, применяющееся для выполнения высоковольтных электромонтажных работ в переменных трёхфазных сетях промышленной частоты на взрывоопасных объектах. Взрыво-, искрозащита изделия осуществляется

  • применением прочного металлического корпуса, вводных кабельных устройств и их антикоррозийной защиты смазками;
  • использованием уплотнения разъёмных болтовых соединений прокладками, пружинящими шайбами;
  • выполнением всех электрических соединений в непроницаемой оболочке,
  • размещением блока в зоне с невысокой рабочей температурой окружающей среды, (согласно нормативным документам не выше +40 ˚С) и отсутствия прямого попадания воды.

Зачем приобретать устройство УСВВ

Устройства соединительные используются для соединительных и коммутационных операций при проведении электромонтажных работ с применением высоковольтных бронированных кабелях и гибких видах кабеля, сделанных при употреблении медных жил с размером до 6 кВ на объектах химической, горно-рудной, угольной, нефтегазовой промышленности, где работа сопровождается повышенным содержанием взрывоопасных смесей газов и пыли в воздухе.

Устройство и работа

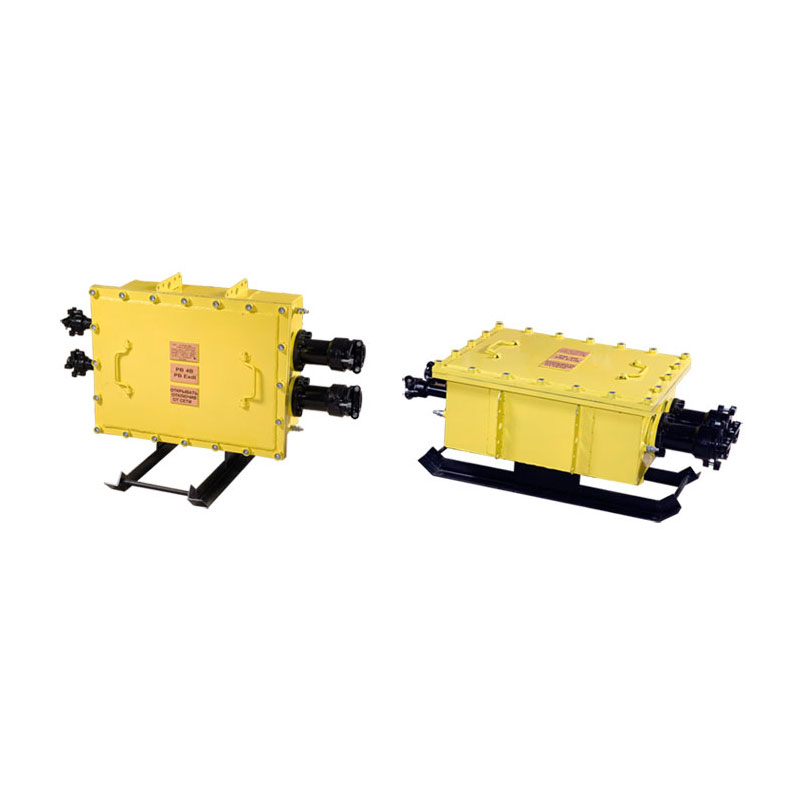

Корпус УСВВ состоит из нескольких сварных деталей, собранных в единое целое с помощью болтовых соединений. Внутри блок имеет два отделения, которые вместе с крышкой и вводными устройствами кабелей образуют взрыво-,искробезопасное пространство (именно в нём производят все коммутационные соединения силового кабеля и сигнального кабеля). Электрическая связь между отделениями выполняется через проходные изоляторы, установленные на перегородке между отсеками. Все болты имеют пружинящие прокладки для защиты от самовыкручивания, сверху на крышке размещены две ручки для транспортировки изделия.

Соединительная коробка жестко закреплена на салазках, конструкция которых позволяет менять рабочее положение изделия, что удобно при использовании и совершении профилактических действий. На торцах корпуса с помощью фланцев закреплены четыре кабельных вводных отверствия, то есть на одной стороне два ввода. Такой способ крепления позволяет размещать вводное устройство под разными углами относительно оси, а не использующиеся вводы заглушить крышкой. При необходимости производителем предоставляется возможность заказать УСВВ с дополнительным сигнальным вводом.

Характеристики

Рабочее напряжение (номинальный показатель)

Размер 6 кВ

Ток (номинальный)

400 А

Предельное сечение подводимых жил

3 × 120 мм2

Сечение жил заземления

10 ÷ 35 мм2

Количество кабельных вводов (силовых)

4

Размеры блока (Д × Ш × В)

1180 × 550 × 640

Степень защиты

IP54

Масса

150 кг (в комплекте с 4 вводами)
