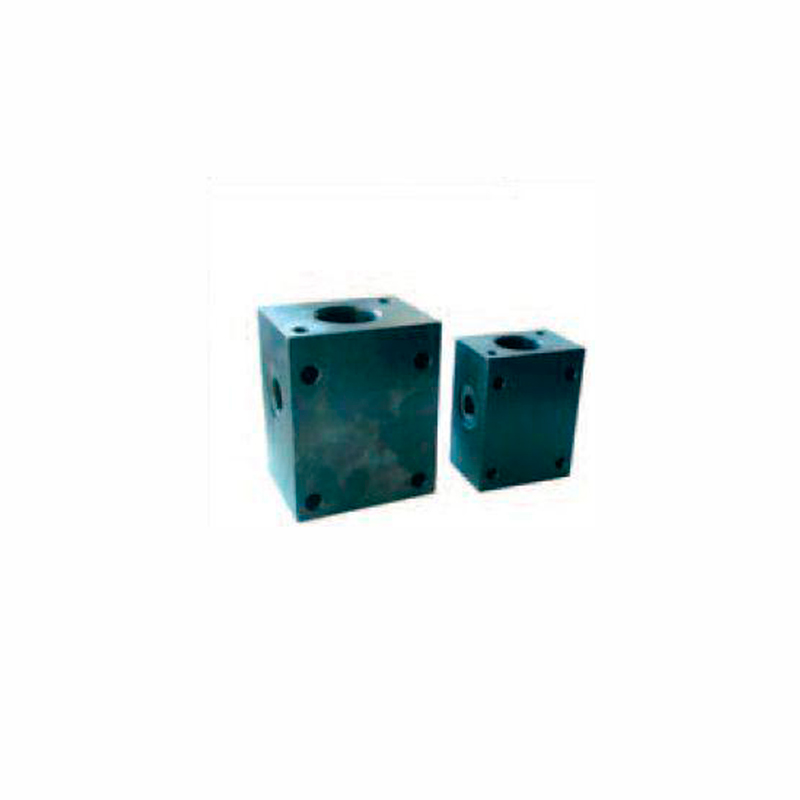

Плита монтажная PDBD

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Плита монтажная PDBD предназначена для трубного монтажа предохранительного клапана типа PDBD - DN 6, DN10

Габаритные размеры
Модификации L1 L2 L3 L4 L5 L6 L7 L8 M1 D1 D2 D3 G (BSP)
PDBD 06 60 80 40 20 56 45 35 38 М28х1,5 28 25Н8 6,4 1/4
PDBD 10 80 100 60 22 68 52 40 45 М35х1,5 35 32Н8 9 1/2
PDBD 20 100 135 70 27 86 70 54 56 М45х1,5 45 40Н8 9 1

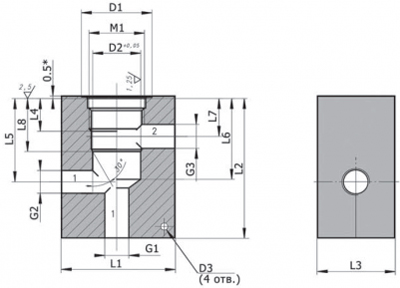

Рис.1. Схема плиты монтажной PDBD
Рис.1. Схема плиты монтажной PDBD
