Подвесы ПКК и ПСК

No votes yet

Кабельные подвесы ПСК-10-20, ПКК-10-20, ПСК-20-30, ПКК-20-30 концевого/скользящего крепления предназначены для подвеса на тросе многожильного или одножильного кабеля, сечение которого не превышает 240 мм2, а диаметр – 30 мм. Рабочее напряжение до 1000 В.

Назначение ПКК и ПСК

Применяются для подвеса питающих кабелей кран-балок, тельферов, талей, электрифицированных ворот, подъёмных кранов (мостовых, козловых), нередко используются для подвеса со свободным перемещением воздушных и гидравлических шлангов, питающих подвижное оборудование.

Устройство и работа ПКК и ПСК

ПКК монтируется один в начале линии, а число подвесов ПСК, устанавливаемых на несущий трос зависит от длины линии и массы подвешиваемого кабеля. В качестве скользящего элемента в ПСК используется металлическое кольцо.

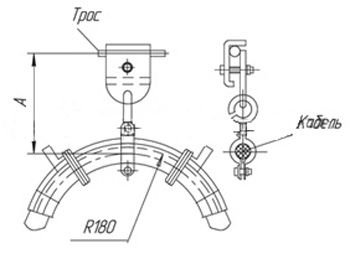

Рис.1 - Схема устройства кабельных подвесов ПКК и ПСК

Назначение

подвес кабеля на несущем тросе

Диаметр, подвешиваемого кабеля

ПКК/ПСК-10-20

10 ÷ 20 мм

ПКК/ПСК-20-30

20 ÷ 30 мм

Расстояние от центра кабеля до несущего троса

ПСК-10-20

ПКК-20-30

120 мм

ПСК-20-30

125 мм

ПКК-10-20

115 мм

Радиус изгиба кабеля

180 мм

Климатическое исполнение

У3

Материал

металл

Масса

ПСК-10-20

220 г

ПКК-10-20

330 г

ПСК-20-30

290 г

ПКК-20-30

390 г

Сечение, подвешиваемого кабеля

минимальное

16 мм2

максимальное

240 мм2

  • ПСК-10-20,
  • ПКК-10-20,
  • ПСК-20-30,
  • ПКК-20-30.
