Система регулирования давления УФ 90154М1-063

No votes yet

Система регулирования давления УФ 90154М1-063 предназначены для подачи горячего воздуха в противообледенительную систему крыла и оперения самолета, регулирования давления воздуха и перекрытия подачи воздуха по электрической команде.

Система регулирования давления - 2-х канальная пневматическая система автоматического регулирования выходного давления с высокой точностьюи коррекцией его величины относительно изменяющегося давления окружающей среды и обеспечением равенства расходов по каждому каналу. Подача и перекрытие подачи воздуха осуществляется по электрическим командам.

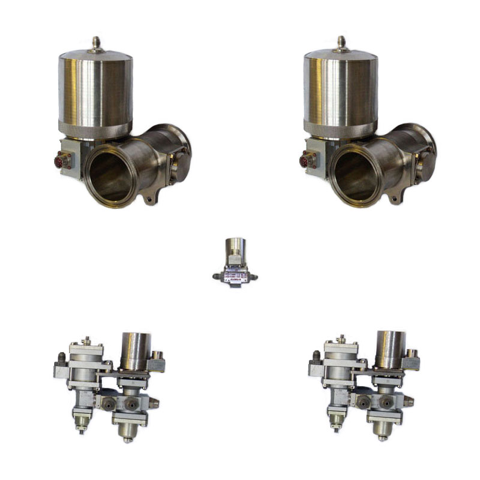

Система регулирования давления содержит 2 крана-регулятора,каждый из которых выполнен в виде двух блоков, а также разделительный кран.

Основной корпус исполнительных механизмов имеет фланцевое присоединение к трубопроводам DN63 бортовой воздушной системы с помощью специального хомута.

Предусмотрено дополнительное крепление исполнительных механизмов, командных приборов и разделительного клапана.

Рабочий орган каждого исполнительного механизма имеет сигнализацию положения "Закрыто" и "Регулирование". Контакты сигнализаторов положения выведены на специальные разъемы, установленые на исполнительных механизмах.

Управление подачей воздуха осуществляется по электрическим командам на электромагнитные привода с электрическими разъемами на командных приборах. При отсутствии электрического сигнала, краны-регуляторы закрыты.

Характеристики
Диаметр подсоединительных трубопроводов, мм 63
Давление (абсолютное) на входе, МПа (кгс/см2) 0,098-0,98 (1,0-10)
Давление (абсолютное) на выходе из регулятора, где: K=3,9; PH - давление окружающей среды Pвых=K·PH
Расход воздуха в наземных условиях, кг/ч 550-720
Отличие расходов воздуха по каждому крану-регулятору при отличии давления на входе до 4% составляет % не более 4
Температура воздуха на воде,оС (при температуре то 260 до 310 оС регулятор может находится не более 10 мин.) 160-310
Утечка воздуха в атмосферу в наземных условиях при давлении на входе 7 кгс/см2 и температуре 10-30оС, кг/ч 10

Напряжение питания электромагнита то сети постоянного тока, В

Потребляемый ток, А

27

не более 0,5

Положение крана-регулятора на трубопроводе не регламентируется
Окружающая среда - атмосферный воздух с давлением, МПа (кгс/см2) 0,1080-0,0226 (1,10-0,23)
Температура окружающей среды, оС от минус 60 до плюс 100
Масса, кг 10
