Сигнализатор ВС-341 является таким механизмом из серии ВС, которые используются для определения уровня сыпучих, гранулированных и пылевидных материалов, которые находятся в бункерном хранилище под атмосферным или избыточным давлением и температуре до 1500С.

Предложенные устройства обеспечивают эффективную защиту от переполнения хранилища, при загрузке в него таких веществ, как зерно, песок, гипс, сахар, мука, различные порошки и прочее.

Конструкционные отличия сигнализаторов ВС-341

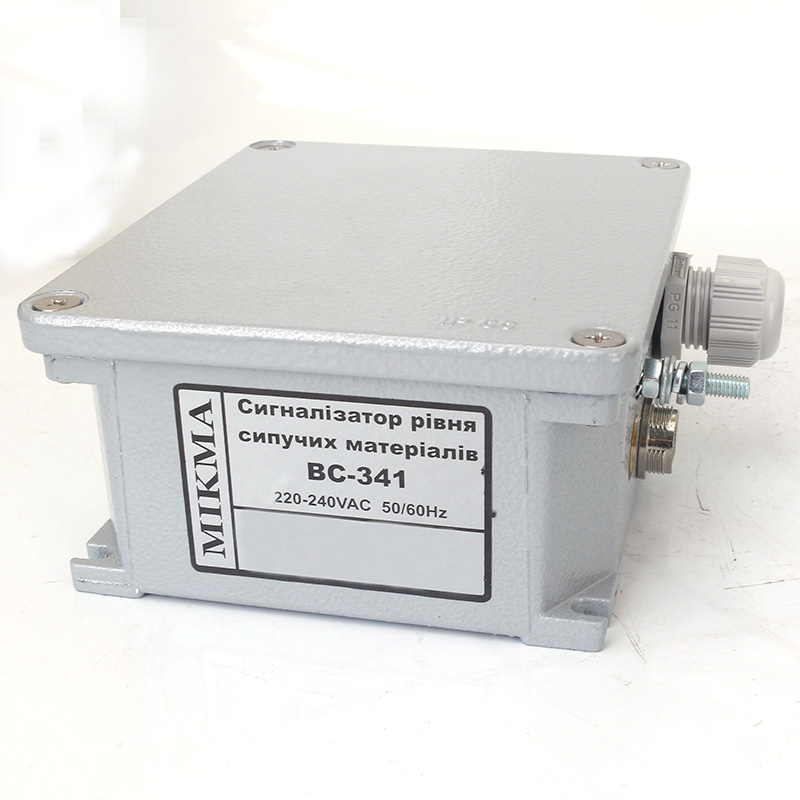

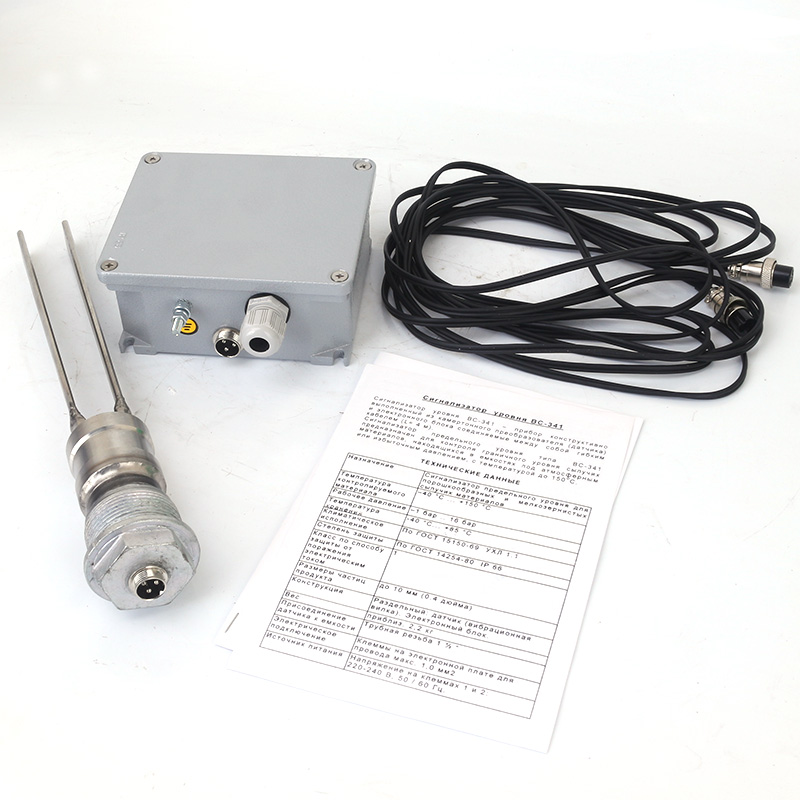

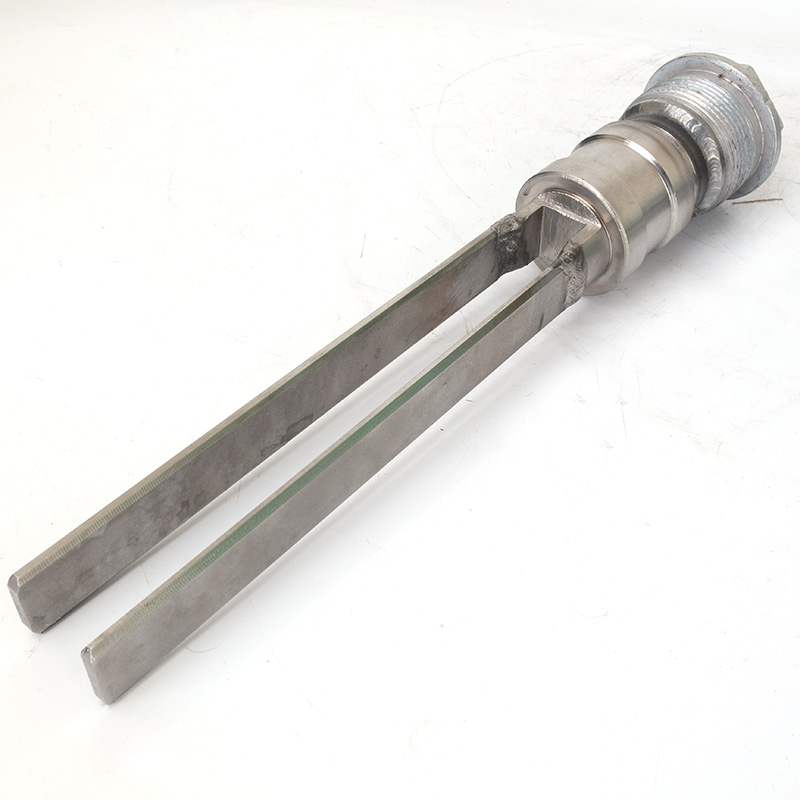

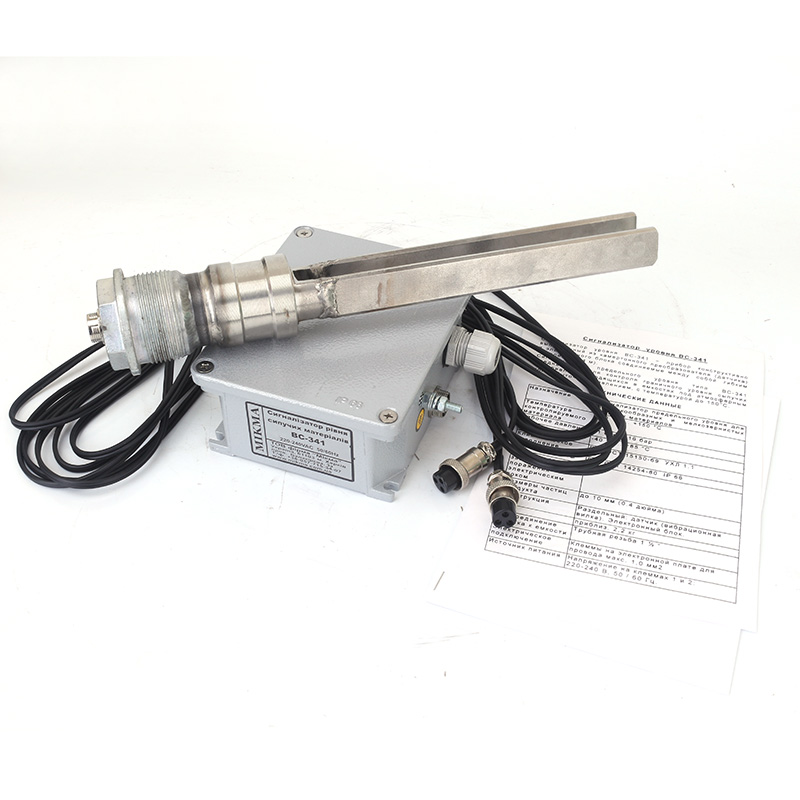

Устройства в своей конструкции имеют камертонный преобразователь с пьезоэлектрическим устройством, который является основным рабочим элементом. Он выполнен в виде вибрационной вилки, к которой подключается электронный блок обработки полученных сигналов. Преобразователь и электронный модуль коммутируют между собой при помощи кабеля длинной в 4 метра.

Поскольку детали преобразователя контактируют с контролируемой средой, их изготавливают из нержавеющей стали. Это позволяет использовать эти устройства для контроля в пищевой, сельскохозяйственной и химической отраслях.

Датчики ВС-341 владеют неоспоримыми преимуществами перед устройствами иного типа. Для своего использования они не требуют проведения дополнительных допусков и испытаний в процессе эксплуатации. Эти устройства устойчивы к образованию конденсата и позволяют определять уровень веществ (твердых) с плотностью до 8·10-3г/см3.

Работа сигнализатора

При помощи пьезоэлектрического устройства приводится в действие вибрационная вилка, которая будет вибрировать на установленной резонансной частоте. Если погрузить такой вибратор в исследуемую среду произойдет изменение частоты колебаний. Электронный блок зафиксирует это изменение и сформирует импульс на исполнительный механизм, который отключит подачу материала в хранилище и исключит превышение установленного граничного уровня.

Благодаря простой конструкции вибраторы достаточно легко монтируются на рабочем месте. Отсутствие подвижных деталей исключает потребность в их периодическом техническом обслуживании и гарантирует высокую отказоустойчивость.

При установке сигнализатора следует следить, чтобы он находился на уровне точки, при достижении которой должно произойти переключение. Установка вибрационной вилки устройства происходит путем ее ввинчивания в муфту типа G11/2”, которая крепится к резервуару хранилища, а электронный блок устанавливается на кронштейне в пределах коммутационного кабеля.

Питающее напряжение:

220-240 В, 50-60 Гц

Тип выхода:

релейный, перекидные контакты

Подключаемая нагрузка:

макс. 5 А, 300 В

Показатель рабочего давления:

1…16 Бар

Величина частиц контролируемого материала:

10 мм

Степень нагретости контролируемых материалов:

-400С…+1500С

Степень защищенности от влаги и пыли:

IP66

Интервал срабатывания:

от 1 до 3 сек

Сигнализация о срабатывании:

светодиоды

Вес устройства:

2,2 кг

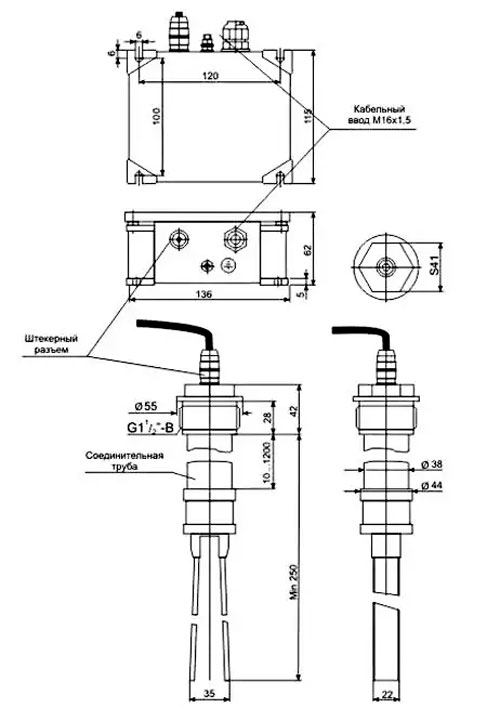

Габариты сигнализатора ВС-341

Размеры ВС-341
