Газосигнализатор ЩИТ-3

No votes yet

Газосигнализаторы завода РОСС исполнения ЩИТ-3-6, ЩИТ-3-12, ЩИТ-3-18, ЩИТ-3-24 применяются в газовых выработках предприятий.

Назначение устройства газосигнализатора ЩИТ-3

Данные газосигнализаторы предназначены для автоматического постоянного контроля уровня концентраций метана, пропана, бутана и некоторых других газов в рабочей зоне. Устройство сигнализирует о критичных концентрациях контролируемых веществ.

Газосигнализаторы ЩИТ-3 активно используются в рамках различных отраслей промышленности, в коммунальных типах хозяйств, нефтедобыче, добыче и транспортировке газовых продуктов. Данное устройство в зависимости от конкретной модификации может иметь до 24-х каналов измерения.

Датчики, подключаемые к входам газосигнализаторов ЩИТ-3, являют собой интеллектуальные измерительные преобразователи. Они могут устанавливаться в потенциально взрывоопасных зонах.

Преимущества устройства ЩИТ-3

Среди прочих преимуществ данных газосигнализаторов стоит отметить следующие:

  • Постоянное отображение информации.
  • До 24 контрольных точек.
  • Возможность подключения шести датчиков к одному каналу.
  • Надежность газосигнализатора ЩИТ-3. Она обеспечена искро- и взрывобезопасной конструкцией.
  • Наличие стандартного цифрового выхода, что позволяет подключать устройство к стандартным приемникам.
  • Наличие уровней в количестве 2 штуки, на пороговое состояние каждого из датчиков.
  • Автоматическое самотестирование.
  • Сигнализация аварийных ситуаций.

Рабочие датчики и каналы

Датчик ДТХ-156-1 имеет размеры 8,5 х 8,5 х 9 сантиметров, его вес 3 000 грамм. Работает с довзрывоопасной концентрацией метана. Измеряет в диапазон от 0% до 50%; а его пороги срабатывания 20 % и 40 %.

Датчик ДТХ-156-2 сделан с весом в 3 килограмма, его габаритные размеры 85 х 85 х 90 миллиметров. Рабочий процесс действует с довзрывоопасным составом бутана + совокупность газа и пара. Диапазон измерения 0…50 %; порог срабатывания 20 процентов и 40 процентов от НКПР.

Датчик ДЭХ-7 имеет массу 380 грамм при размерах 8,5 х 11,5 х 9 см. Измерение массового показателя концентрации в канале такого материала, как окись углерода. Измерения происходят в отрезке 0…100 миллиграмм на кубический метр. Срабатывание происходит при достижении показателя в 20 и 50 миллиграмм относительно кубического метра.

Основные характеристики газосигнализатора ЩИТ-3

Среди прочих технических характеристик газосигнализаторов следует обратить внимание на следующие:

  • Тип сигнализации устройства – звуковая/световая.
  • Основное напряжение электропитания устройства – 220 В переменного тока.
  • Резервное напряжение электропитания устройства – 12 В постоянного тока.
  • Время работы устройства на отказ – минимум 30000 часов.
  • Срок эксплуатации устройства – минимум 10 лет.

Конструкция сигнализатора ЩИТ-3

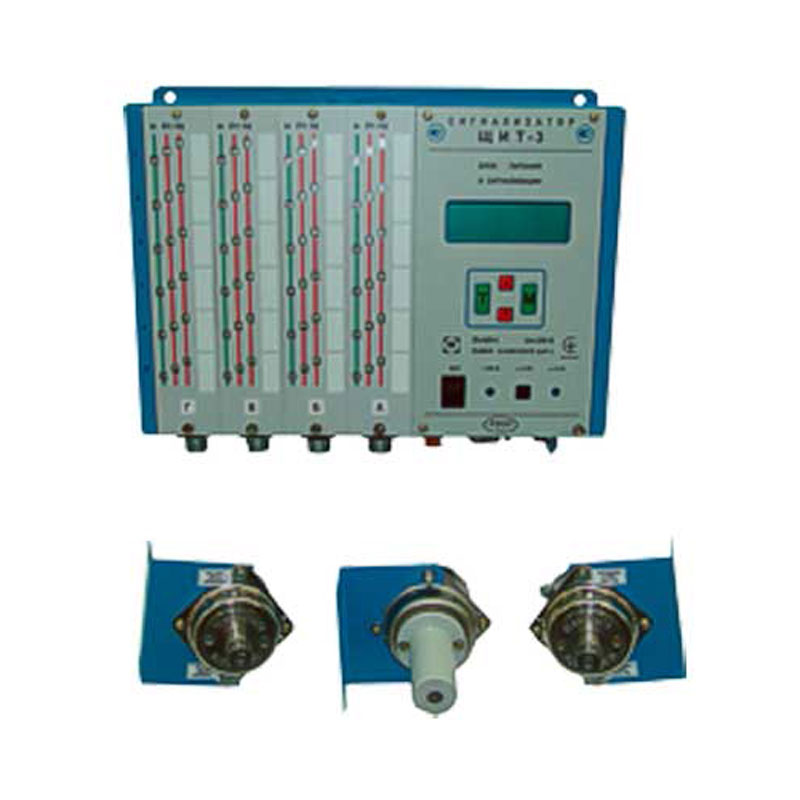

Прибор конструктивно изготовлено в форме моноблока. На лицевой панели корпуса сигнализатора расположены элементы управления и индикации, среди которых жидкокристаллический дисплей.

Дополнительные сведения

При наступлении аварийной ситуации, помимо газосигнализатор ЩИТ-3 также осуществляет коммутацию внешних цепей и формирует импульсы для срабатывания электромагнитных клапанов.

К сигнализаторам ЩИТ-3 может быть подключено до 50-ти светозвуковых сигнальных устройств и до 5-ти отсечных электромагнитных клапанов. Также возможно подключение устройства цифровой обработки данных посредством канала RS232.

  • Сигнализатор ЩИТ-3-6 работает с количеством каналов от 1 до 6 штук, рабочий датчик БПС-126.
  • Сигнализатор ЩИТ-3-12 может иметь от 1 канала до 12 каналов, которые занимаются измерениями. Блок БПС-157 является двухмодульным.
  • Сигнализатор ЩИТ-3-18 имеет диапазон каналов от 1 до 18 штук. Блок БПС-158 имеет три модуля.
  • Сигнализатор ЩИТ-3-24 имеет минимально один рабочий канал, а максимально 24 канала. Его рабочий датчик – это блок БПС-159 с его четырьмя рабочими модулями.
