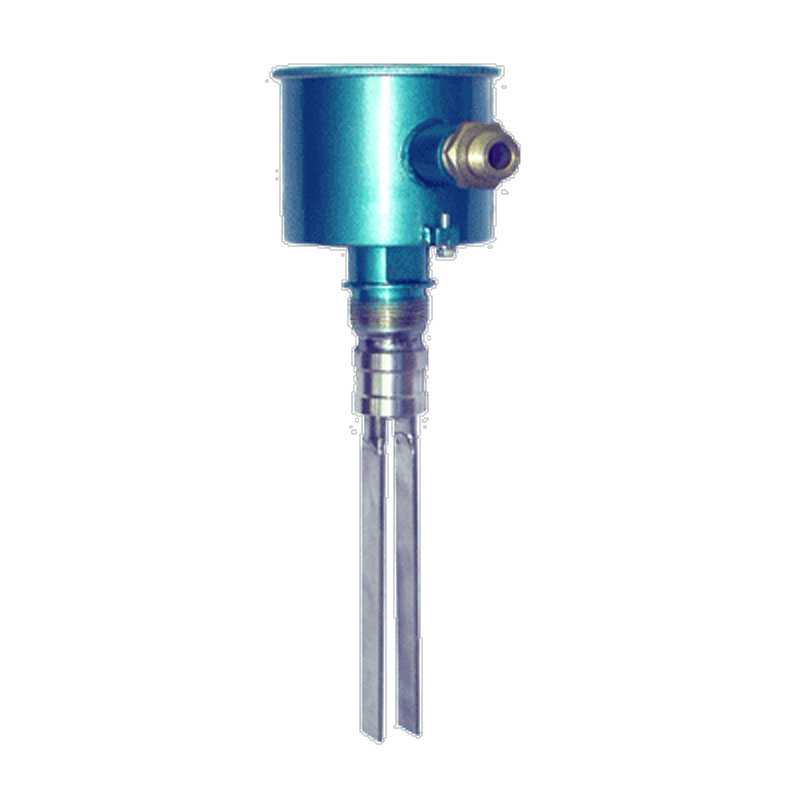

Сигнализатор ВС-340ЕР

No votes yet

Сигнализатор ВС-340ЕР – такой сигнализатор вибрационного типа для контроля предельных уровней различных сыпучих материалов. Выполнен в форм-факторе моноблочного металлического корпуса, имеющего взрывозащиту согласно ГОСТ 22782.6. Прибор снабжен интегрированным радиатором охлаждения, позволяющим использовать устройство при высоких температурах рабочей среды. Сигнализатор прост в обслуживании, легко монтируется и не требует дополнительной настройки или калибровки перед вводом в эксплуатацию. Все элементы, контактирующие с контролируемым материалом, изготовлены из нержавеющей стали, что допускает эксплуатацию прибора в пищевой промышленности.

Назначение сигнализатора ВС-340ЕР

Сигнализаторы данного типа предназначены для определения точного предельного уровня (верхнего или нижнего) сыпучих материалов, находящихся в различных емкостях хранения. Прибор способен работать с материалами, имеющими мелкозернистую, гранулированную или пылевидную структуру, а также находящимися под атмосферным, либо избыточным давлением.

Устройство и работа

Прибор состоит из блока электронного управления и присоединенной к нему вибрационной вилки (камертонного преобразователя). Вилка управляется пьезоэлектрическим механизмом, придающим ей постоянную частоту колебаний. При контакте с рабочей средой частота колебаний вилки меняется. Разность частот фиксируется блоком управления, который при необходимости отдает управляющий сигнал подключенному к устройству реле или бесконтактному переключателю. При срабатывании сигнализатора на блоке управления включается соответствующая светодиодная индикация.

Тип устройства

Моноблочный, вибрационный

Тип соединения с резервуаром

Резьбовая муфта

Диапазон давления рабочей среды, бар

-1…16

Температура рабочей среды (контролируемых материалов), 0С

От -40 до +150

Размеры частиц контролируемого материала, мм, не более

10

Параметры питания

220-240 В; 50/60 Гц

Максимальное сечение провода кабеля электрического подключения, мм2

1,5

Максимальные параметры подключаемой нагрузки

1 А/300 В

Тип сигнального выхода

Оптотиристор, бесконтактный

Тип сигнализации о срабатывании

Светодиодный индикатор

Время срабатывания сигнализатора, сек

при освобождении от контролируемого материала:

1,5

при покрытии контролируемым материалом:

1,0 – 3,0

Класс взрывозащиты

1ExdIIВТ4

Класс защиты корпуса прибора

IP66

Класс защиты от удара электрическим током

1

Марка стали контактирующих со средой элементов

12Х18Н10Т

Температура хранения, 0С

От -40 до +85

Габариты, мм

корпуса электронного блока:

235х210х127

вибрационной вилки (без учета удлинителя):

250х42х20

диапазон допустимой длины удлинителя:

От 0 до 1200

Вес, кг

Около 5,0
