Сигнализатор заземления СЗИ-ЦУ

No votes yet
Категория:

Сигнализатор заземления индивидуальный цифровой универсальный СЗИ-ЦУ ТУ У 31.2-34167410-010:2012, которые предназначены для использования в составе электрических цепей ЖД-транспорта. Эти приборы подключаются к цепям электрической сигнализации, систем блокирования и централизации с целью контроля величины сопротивления изоляции их электрических цепей.

Назначение сигнализатора СЗИ-ЦУ

Сигнализаторы заземления СЗИ-ЦУ предназначены для замены аналогичных по действию сигнализаторов СЗИ-1М и 2М.

Наличие таких устройств в составе систем блокирования, сигнализирования и централизации позволяет повысить уровень безопасности использования ЖД-транспорта, движущегося по наземным путям или по подземным путям метрополитена.

Особенности конструкции СЗИ-ЦУ

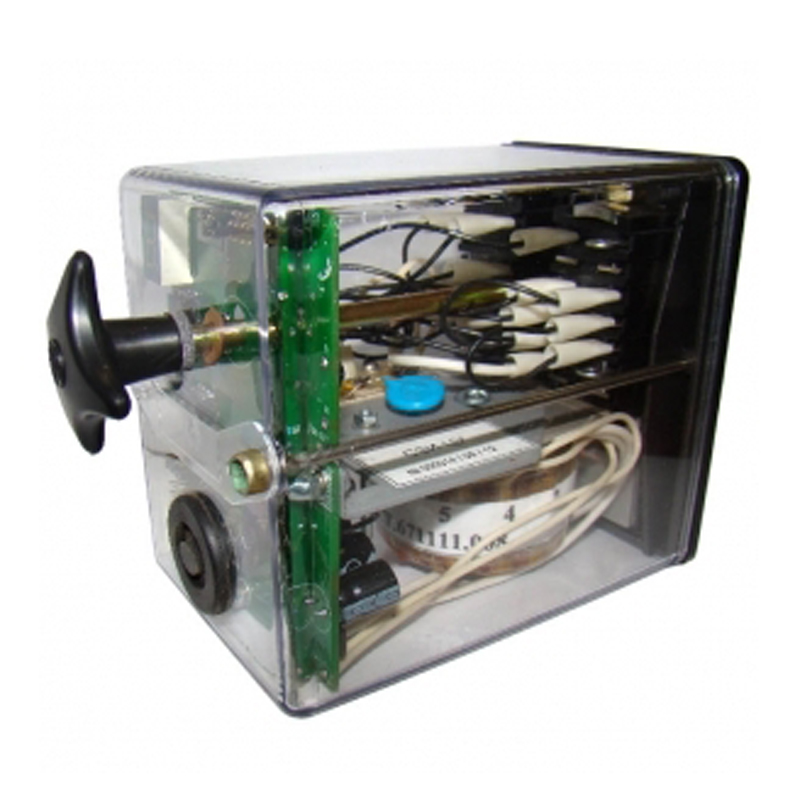

Устройства СЗИ-ЦУ выполнены в виде блочных приборов, которые владеют прозрачным корпусом, внутри которого расположены функциональные элементы. С их помощью осуществляется выбор величины уставки по сопротивлению, при выходе за пределы которой происходит срабатывание выходных реле.

Для монтажа сигнализатора в электрическую цепь используется штепсельный разъем, расположенный на тыльной части прибора. Для питания прибора к нему подается напряжение переменного тока с величиной 220 В.

Особенности работы СЗИ-ЦУ

В процессе функционирования сигнализатора им поддерживается режим контроля, индикации, тестирования и срабатывания. В режим срабатывания устройство переходит в случае, если величина сопротивления изоляции контролируемой электрической цепи будет ниже критического уровня, задаваемого соответствующей уставкой. Время, которое требуется для перехода устройства в режим срабатывания, составляет от 0,9 до 2,2 сек.

Значение питающего напряжения:

~220 В

Интервалы напряжений, по которым задаются уставки срабатывания по величине сопротивления изоляции:

~24 В или 220 В

=5…17 В; =17…31 В

=31…71 В; 71…245 В

Значение порога срабатывания по электросопротивлению:

14 кОм (для =12 В); 28 кОм (для =/~24 В)

60 кОм (для =60 В); 220 кОм (для =/~220 В)

Время для срабатывания устройства:

0,9…2,2 сек

Величина тока потребления сигнализатором:

30 мА

Масса устройства:

1,3 кг
