Сигнализатор ТХС-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Сигнализатор ТХС-1 представляет собой устройство контроля концентрации единичных горючих и взрывоопасных по составу газовых и паровых продуктов, еще их смесей в воздушной среде. При достижении концентрации к предельно заданному значению устройство оповещает при помощи световой сигнализации и формирует управляющий токовый импульс. Благодаря этому удается обеспечить требуемый уровень пожаро- и взрывобезопасности.

С помощью предложенного сигнализатора можно выполнять контроль таких газов и их смесей как:

  • Водородная смесь;
  • Метан;
  • Пропан;
  • Пропан-бутановая смесь;
  • Этилен и гексан;
  • Пары бензина, солярки и прочих нефтепродуктов;
  • Этиловый спирт и др.

Область использования ТХС-1

Предложенный сигнализатор ТХС-1 входит в системы пожаро- и взрывобезопасности многих предприятий, которые относятся к таким отраслям, как:

  • Нефтеперерабатывающая;
  • Химическая промышленность;
  • Газовая отрасль.

Также эти устройства успешно применяются на заправочных станциях, предприятиях, занимающихся хранением и транспортировкой горючих веществ, на объектах добычи природных ископаемых.

Конструкционные особенности

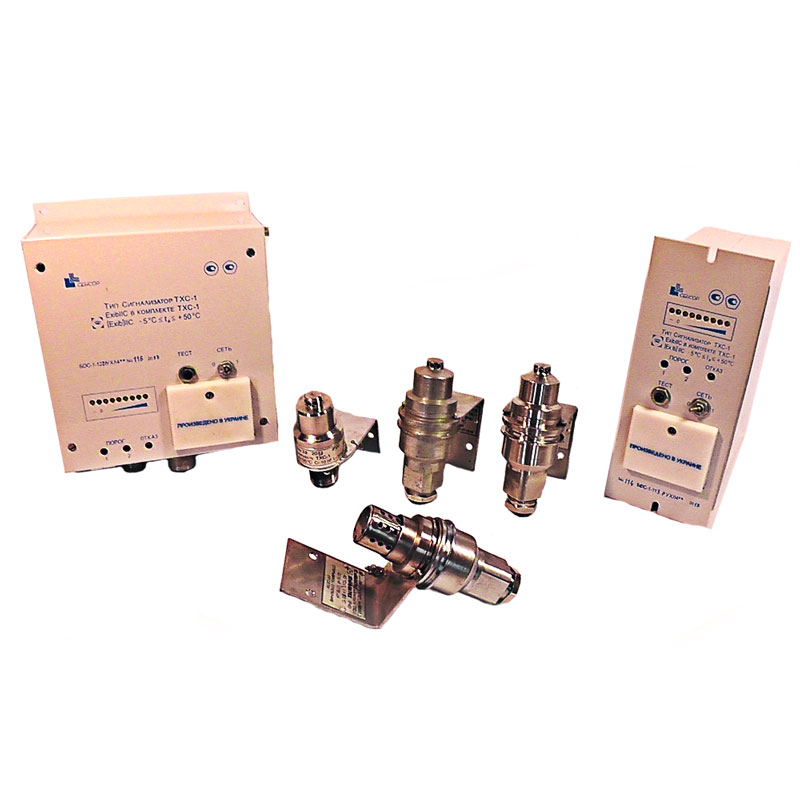

Сигнализатор газов выполнен в корпусной конструкции с возможностью настенного или щитового варианта крепления. Степень защиты от внешнего воздействия для блока и датчика соответственно составляет IP20 и IP54. В зависимости от конструкции датчика может использоваться конвекционный, принудительный или диффузный метод подачи исследуемого газа.

В процессе работы может использоваться несколько видов сигнализации. О присутствии определенной концентрации газа и динамики ее изменения можно судить по имеющейся световой шкале. Для сигнализирования о показателе концетранции в данную секунду у параметров «газ» и «пар» используются непрерывные сигналы тока со значением 0-5мА или 4-20мА. При превышении допускаемых пределов концентраций применяется сигнальная световая индикация, а также срабатывает релейный механизм. При отказе работоспособности сигнализатора применяется также световая индикация и срабатывание реле.

Характеристики

Параметры

Характеристики

Диапазон рабочего вычисления:

Горючие газы, паровые продукты – концентрация часть:

минимум 0 максимум 50% НКПР

Разброс температур в воздушном потоке измерения и работы

блок, обрабатывающий сигналы:

-50С÷+500С

термохимический датчик (зависит от исполнения):

-450С÷+500С или -450С÷+800С

Срабатывание сигнализации:

не больше 15 секунд

Предельное значение допускаемой (возможной) погрешности: (в зависимости от выставленного порога срабатывания):

±2,5% НКПР или ±5% НКПР

Потребляемая прибором мощность:

10 Вт

Длина коммутационной линии связи (в промежутке блока и датчика):

600 метров

Питание (зависимо от исполнения)

~220В; 50Гц = 24В

Габаритные параметры и масса:

блок (щитовое исполнение)

21 x 8,4 х 19,5 см / 2 800 грамм

блок (настенное исполнение)

20,5 x 18,0 x 9,5 см / 2 800 грамм

термохимический датчик (зависит от исполнения):

8,0 x 10,8 x 5,0 см / 500 грамм

8,0 х 11,3 х 5,0 см / 500 грамм

16,0 х 17,5 х 11,0 см / 1 000 грамм

Комплектация

  • Блок для обработки сигналов;
  • Датчик;
  • Зип-комплект;
  • Монтажные части;
  • Эксплуатационное руководство;
  • Формуляр.
