Газосигнализатор 122 ЭХ-01

Газосигнализатор 122 ЭХ-01 представляет собой стационарный прибор, который позволяет в автоматическом непрерывном режиме функционирования следить за величиной концентрации диоксида углерода в воздушной среде. Прибор поддерживает последующую выдачу сигнала о превышении установленного порогового значения.

Область применения газосигнализатора 122 ЭХ-01

Предложенные системы анализа воздуха рассчитаны для поддержки контроля состава воздуха в офисных помещениях, производственных цехах, коммуникационных тоннелях, сельском хозяйстве и прочее. Также эти устройства могут устанавливаться на производственных предприятиях, в процессе работы, которых, используется углекислый газ в качестве рабочей среды для тех или иных промышленных процессов.

Еще одной функцией, которой владеет прибор, является работа в составе систем формирования микроклимата в помещениях различных объектов.

Конструкция газосигнализатора

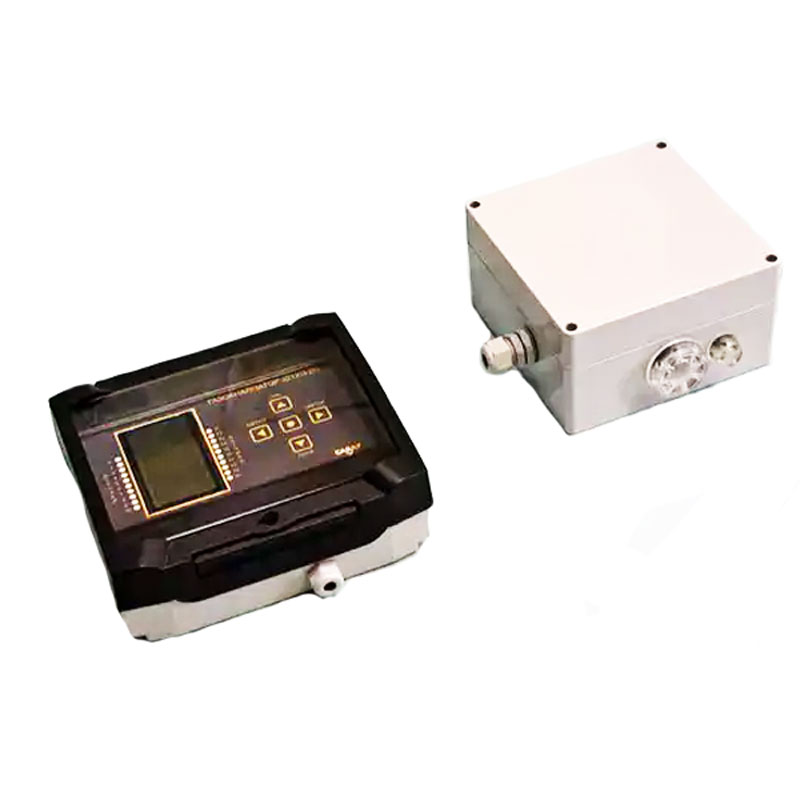

Предложенные газоанализаторы выполнены в виде двух блоков – модуля первичных преобразователей и блока анализа и обработки данных. В основу работу прибора заложен принцип электрохимического метода измерений концентрации газовой среды. В качестве рабочих датчиков применяются электрохимические сенсоры. Забор газовой пробы для анализа осуществляется диффузионным способом. В процессе работы анализатора на его цифровом дисплее отображается текущее значение концентрации СО₂. В качестве индикации о превышении установленного концентрационного порога используется световая и звуковая сигнализация. Для возможности обработки и анализа полученных данных с помощью специального софта на ПК используется порт RS-232 или RS-485. Посредством этих интерфейсов обеспечивается передача данных.

В процессе своей работы прибор формирует исполнительные токовые импульсы в интервале значений от 4 до 20мА. Выходные сигналы передаются на "сухие" контакты релейного типа для коммутации с исполнительными механизмами.

Газоанализаторы предложенной модели могут иметь многоканальное исполнение в котором предусматривается параллельное использование от 1 до 32-х измерительных блоков.
