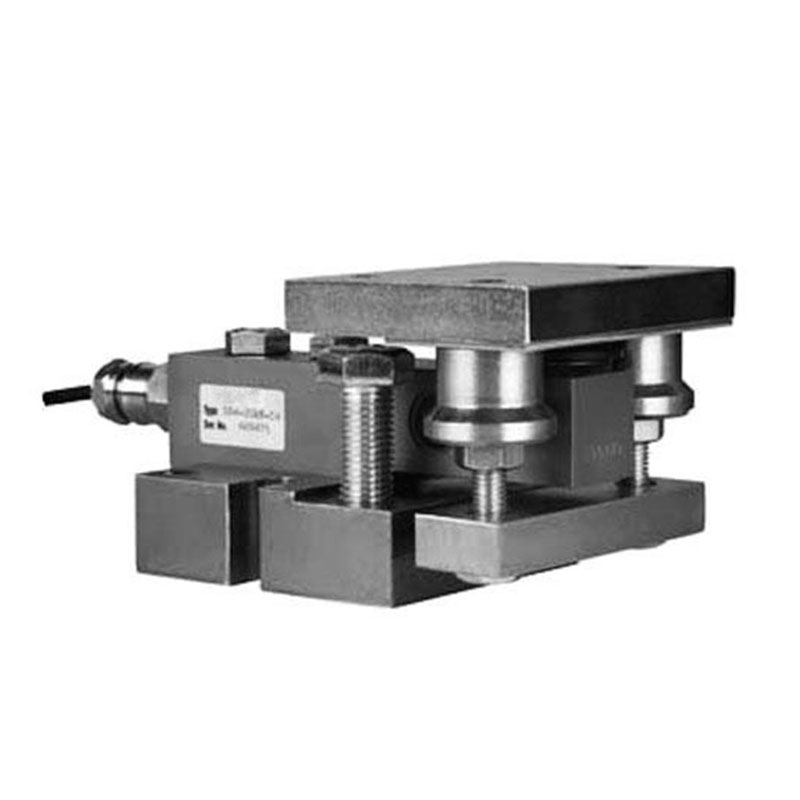

Шарнирные узлы 52-13 для датчиков SB4/5/6/14 и SLB

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Шарнирные узлы 52-13 для датчиков SB4/5/6/14 и SLB - позволяет использовать стандартный консольный датчик "на сдвиг" для различных типов применения с большим количеством вариантов крепления.

В первую очередь применяются в бункерных весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76, а также для самостоятельного изготовления специальных весов для взвешивания резервуаров, в т.ч. с мешалками.

Преимущества

  • качающийся палец обеспечивает четкую передачу усилия при эксплуатации в условиях подвижной весовой системы;
  • требует минимального времени для монтажа и пуска в эксплуатацию
  • низкопрофильное исполнение;
  • крепление болтовое или под сварку;
  • 2-х и 3-х сторонние защитные буферы;
  • Материал конструкции: оцинкованная сталь, износостойкая резина.
Технические характеристики
Тип датчика/НПИ H1 H2 H3 H4 H5 H6 H7 L1 L2 L3 L4 L5 L6 L7 W1 W2 W3 W4 D T1 T2
SB4/5-0,5/1/2 т 75 30 90 15 48 27 44 80 125 100 15 56 85 25 68 70 90 100 13 М10 М12
SB4/5-5 т 110 50 130 20 65 45 62 105 160 130 9 50 110 30 94 100 120 140 16 М16 М20
SB4/5-10 т 135 50 160 25 90 45 88 135 205 160 10 51 135 35 120 130 150 180 20 М20 М24

SB6-20/50/100/
200 кг

78 40 90 12 42 36 30 55 115 95 5 46 70 20 54 60 80 80 8 М6 М8
SB14-0,2/0,4/2,2 т 75 35 90 15 43 32 39 80 125 100 - 37 85 25 68 70 90 100 13 М10 М12
SLB-90/200/400/ 1100/2200 кг 74 35 89 15 42 32 38 80 125 100 - 17 85 25 68 70 90 100 13 М10 М12
