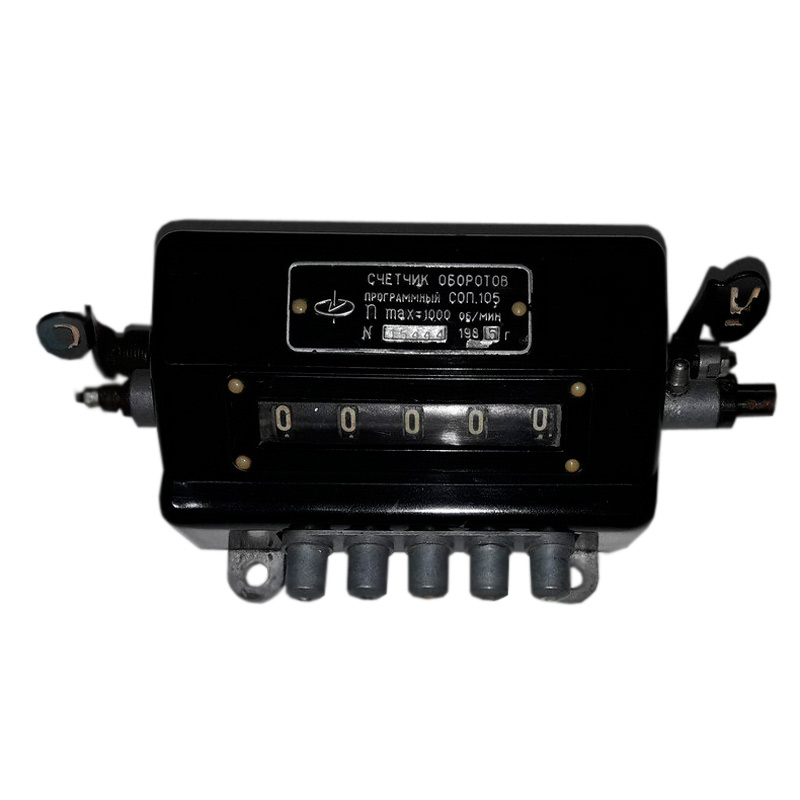

Счетчик СОП-105
Описание
Счетчик СОП-105 обеспечивает автоматическую выдачу механического импульса на заранее установленном количестве оборотов в пределах от 00001 до 99999, кроме установок на числа, оканчивающиеся нулем.
Счётчик оборотов программный обеспечивает автоматическое отключение станка или машины на заданном количестве оборотов или витков в пределах цифр от 00001 до 99999. Автоматическое отключение можно настраивать как на машине, сопряжённой со счётчиком, так и на машинах, действующих на расстоянии (дистанционно). При соответствующей электрической схеме счётчик может выключить сопряжённую с ним машину и одновременно включить одну или несколько машин, которые с ним не сопряжены, но работа которых должна быть синхронизирована с первой машиной.
Счётчик оборотов программный СОП-105 может также работать и без использования автоматики. В этом случае он представляет собой обычный счётчик оборотов.
Характеристики
Счетчик СОП-105 состоит из следующих основных механизмов:
- передачи от приводного валика к отсчетным барабанам;
- сброса показаний на нуль;
- установки счетчика на заданное число;
- останова.
- Все механизмы смонтированы на основании, выполненном литьем под давлением, и закрыты пластмассовым корпусом.
- С правой стороны счетчика расположен приводной валик длиной 22 мм ø7 мм.
- За пределами корпуса находятся только детали, предназначенные для присоединения и обслуживания прибора.
- В корпус вделана рама со смотровыми окнами, закрытыми органическим стеклом.
- Прибор имеет пять отсчетных барабанов. Это дает возможность отсчитывать 99999 оборотов, и, если нет необходимости в сбросе цифр, отсчет повторяется снова.
- С правой стороны расположена рукоятка "У", а впереди - пять кнопок (соответственно количеству отсчетных барабанов) для установки счетчика на заданное число.
- С левой стороны счетчика находится рукоятка "0", служащая для сброса показаний счетчика на нули; там же находится и рычаг останова, действующий при автоматической работе.
- Емкость счетного механизма счетчика - 99999 оборотов.
- Цена деления первого отсчетного барабана справа - 1 оборот приводного валика.
- Рабочее положение счетчика - горизонтальное расположение приводного валика.
- Частота вращения приводного валика - не более 1000 об/мин.
- Направление вращения приводного валика - по часовой стрелке.
- Масса счетчика - не более 1100 г.
- Габаритные размеры, мм 205х110х80
