Описание

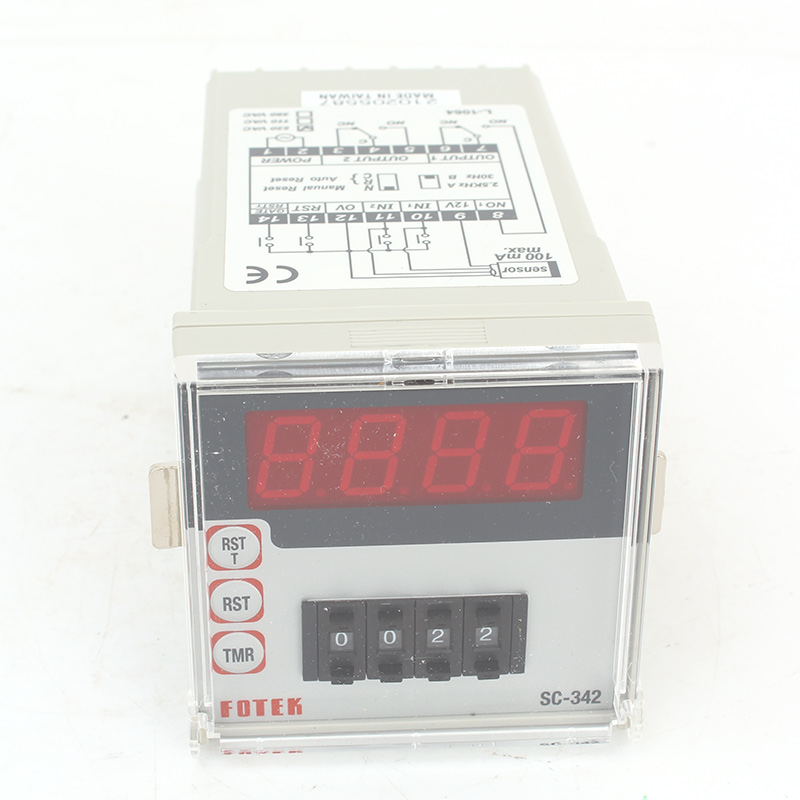

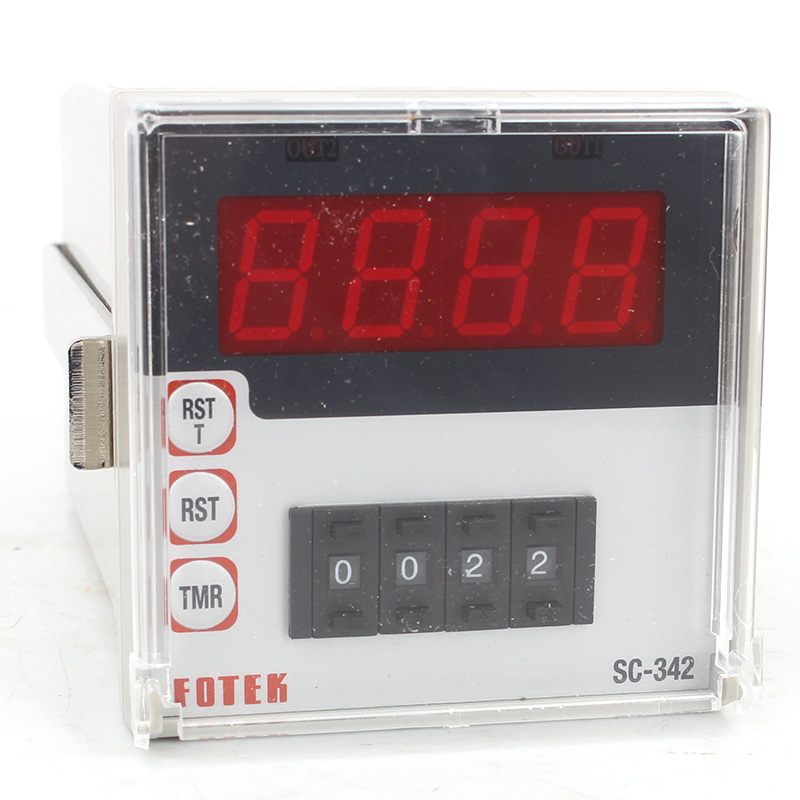

Счетчик импульсов FOTEK SC-342 представляет собой многофункциональный электронный счетчик (DIN 72x72).
Основные функции:
- прямой или обратный счет импульсов;
- одно- или двухфазный вход;
- выбор позиции десятичной точки;
- одна или две заданных уставки счета;
- коэффициенты масштабирования;
- диапазон установки выходной задержки таймера: (0.01:99.99) сек;
- устройства имеют знак СЕ и соответствуют директивам EMC/ EMI/ ESD/ LVD;
- размер лицевой панели: 72 х 72 мм.
Характеристики
|
Напряжение питания |
110В или 220В АС+20%, 50/60 Гц, 5 В·А макс. |
| Источник питания подключаемых датчиков |
12 В DC до 60 мА |
| Максимальная частота входных импульсов |
2.5 кГц (скорость А); 60 Гц (скорость В) |
|
Запоминающее устройство |
EEPROM |
|
Управление выходами |
ручной сброс (N) / авт. сброс (R) / авт. сброс (С) |
|
Максимально-допустимый ток нагрузки |
5 А / 250 В АС |
|
Время удержания исполнительных реле |
0.01:99.99 сек |
|
Диапазон значений предделителя |
1:9999 |
|
Диапазон значений множителя |
0.001:9.999 |
|
Прочность и сопротивление изоляции |
более 2.5 кВ (1 мин), более 100 МОм |
|
Рабочая температура |
от -20 до +80°C |
Схемы

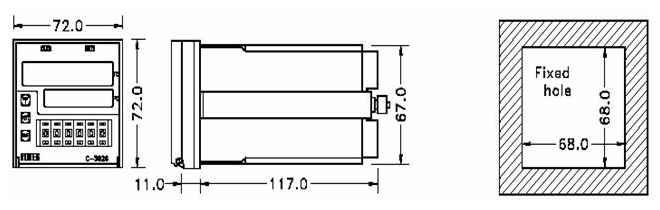

Габаритные размеры многофункционального счетчика FOTEK SC-342

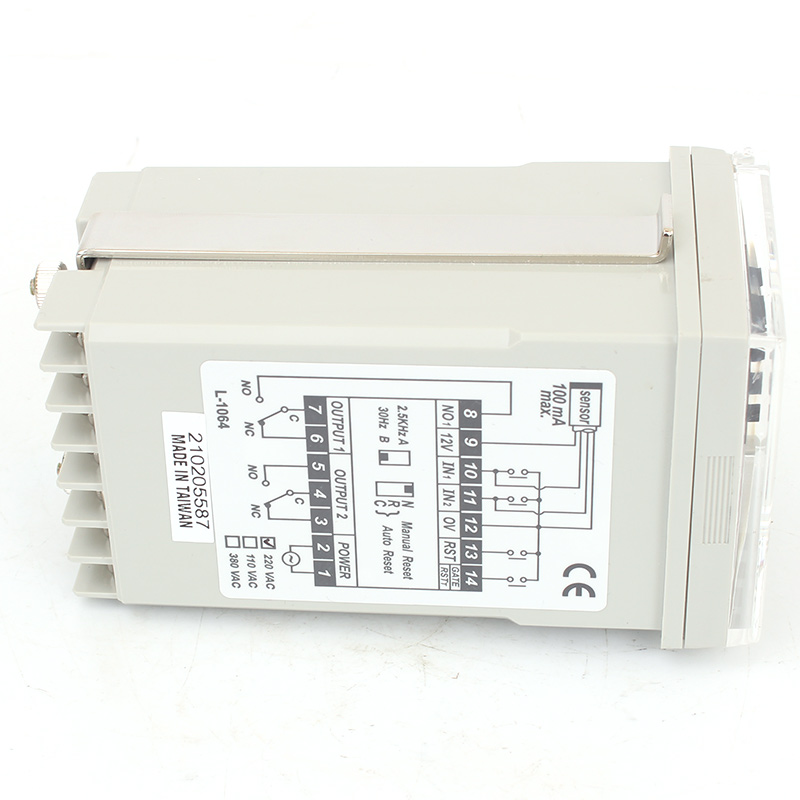

Подключение электронного счетчика FOTEK SC-342
Модификации
- SC-341;
- SC-361;
- SC-3616;
- SC-362;
- SC-352;
- SC-3526;
- SC-3626;
- SC-326.
