Описание

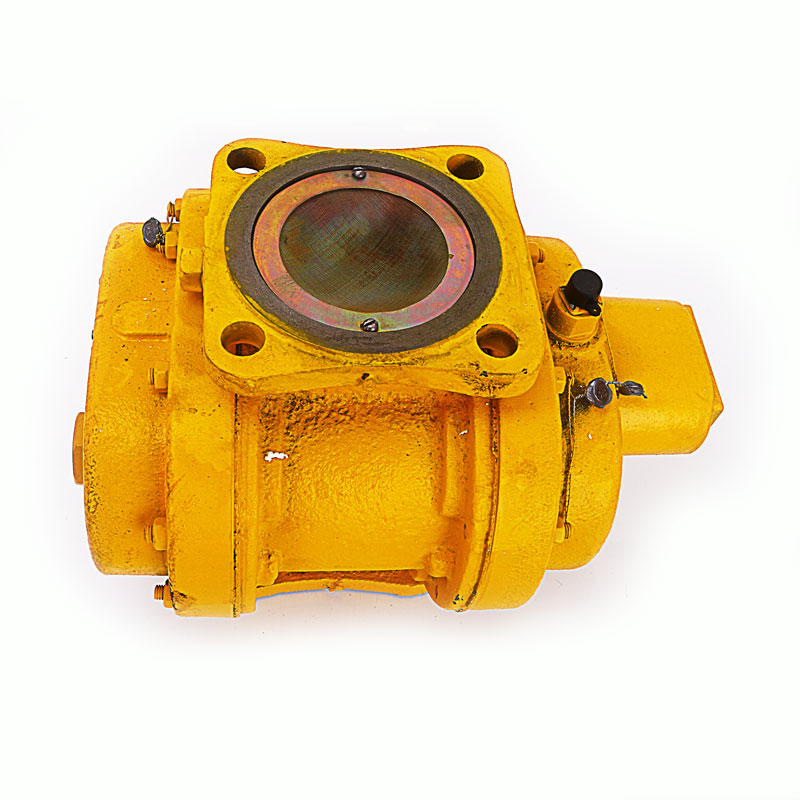

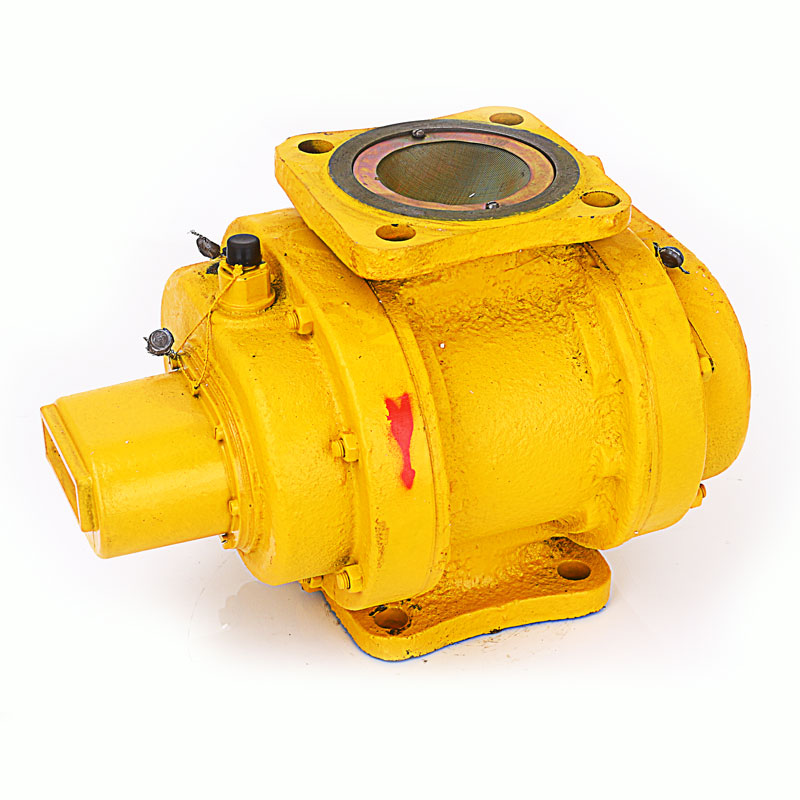

Счетчик газа РГ-К-Ех (счетчик газа РГК-Ех) являются электромеханическими устройствами, позволяющими выполнять коммерческий и иной учет подаваемого (потребляемого) объема природного газа.
Назначение счетчиком РГ-К-Ex
Счетчик подготовлен для измерения объемов природного газового продукта, проходящего через подающее сечение в единицу времени. Такая функция необходима для учета поставляемого и потребляемого количества природного газа.
Конструкция счетчиков газа роторных (ротационных) РГК-Ех является двухблочной и состоит из:
- Измерительного модуля,
- Счетного устройства.
В измерителе находятся роторы восьмиобразной пространственной конфигурации. Между собой они взаимосвязаны кинематически. Опорами роторов являются подшипники, установленные во фланцах корпуса. Для поддержания необходимого положения роторов относительно друг друга используются синхронизирующие шестерни.
Вал одного из роторов передает вращение на редуктор счетного устройства, обеспечивающего перевод количества оборотов в кубические метры.
Характеристики
|
Как называется |
Счетчик газа РГ-К-Ех (счетчик газа РГК-Ех) |
|
Номинальный расход |
25/40/65/100/250/400/650/1000 куб.м/ч |
|
Максимальный расход |
40куб.м/ч для G25 65куб.м/ч для G40 100куб.м/ч для G65 160куб.м/ч для G100 400куб.м/ч для G250 650куб.м/ч для G400 1000куб.м/ч для G650 1250куб.м/ч для G1000 |
|
Номинальный диаметр |
50DN для G25/40 80DN для G65/100 100/125DN для G250 150DN для G400 150/200DN для G650 200DN для G1000 |
|
Верхний предел рабочего (избыточного) давления |
0,1МПа |
|
Рабочий температурный диапазон |
(-20÷+50)°C |
|
Допустимая внешняя относительная влажность |
|
|
Цена деления последнего разряда |
0,002 для G25/40/65/100 0,02 для G250/400/650/1000 |
|
Верхний предел отсчета |
99999,99 для G25/40/65/100 9999999,9 для G250/400/650/1000 |
|
Коммутируемое постоянное напряжение |
|
|
Коммутируемый ток |
|
|
Значение импульса |
0,1куб.м для G25/40/65/100 1куб.м для G250/400/650/1000 |
|
Отказоустойчивость |
2тыс.ч |
|
Срок хранения |
6мес с момента производства |
|
Размер |
160х175х281мм для G25/40 240х240х340мм для G65/100 360х380х425мм для G250 360х380х560мм для G400 440х470х680мм для G650 500х548х710 для G650/1000 |
|
Вес |
12кг для G25/40 28,5кг для G65/100 75кг для G250 90кг для G400 145кг для G650 205кг для G650/1000 |
Модификации
Счетчик имеет 8 моделей, различающихся величиной номинального расхода (в куб.м), которая указывается в обозначении после буквы G.
- Счетчик РГ-К-Ех G25
- Счетчик РГ-К-Ех G40
- Счетчик РГ-К-Ех G65
- Счетчик РГ-К-Ех G100
- Счетчик РГ-К-Ех G250
- Счетчик РГ-К-Ех G400
- Счетчик РГ-К-Ех G650
- Счетчик РГ-К-Ех G1000
