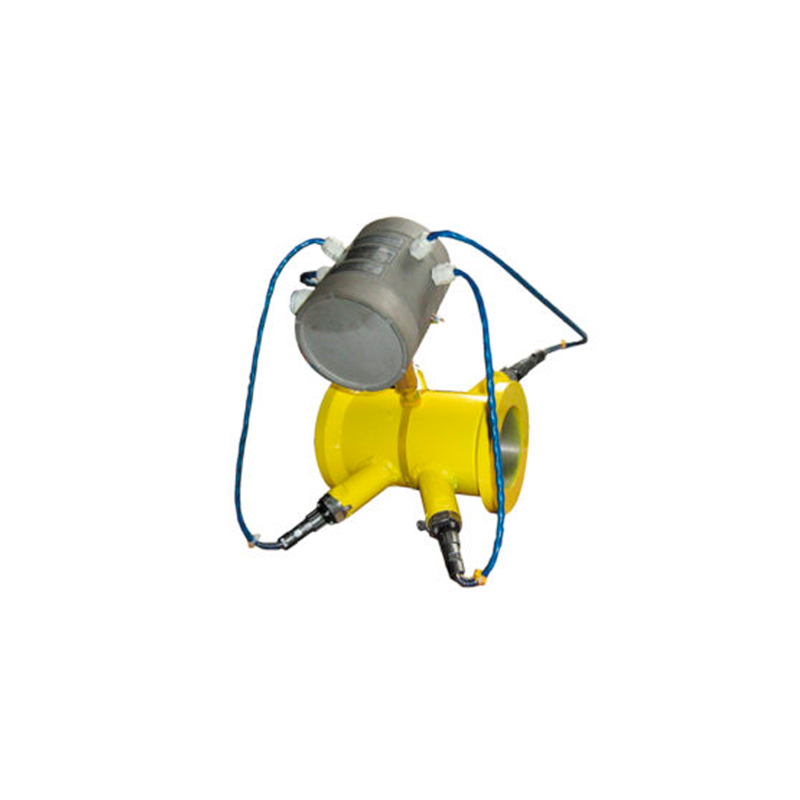

Ультразвуковой счетчик газа ГУВР-011 на давление 15 МПа

Average: 8 (1 vote)
Категория:

Ультразвуковой счетчик газа ГУВР-011 на давление 15 МПа предназначены для измерения скорости потока, объемного расхода и объема в рабочих условиях газообразных веществ (газ), транспортируемых по трубопроводам в прямом или обратном направлении, а также для измерения времени наработки и простоя.

Устройство и принцип действия

Счетчики ГУВР-011 на давление 15 МПа обеспечивают измерение скорости потока газа V в трубопроводе в обоих направлениях в диапазоне от 0,1 до 25,0 м/с (по заказу до 35,0 м/с).В зависимости от направления потока, скорость имеет знак «+» или «-». Счетчик вычисляет текущий объемный расход, как произведение измеренной скорости потока и площади внутреннего поперечного сечения трубопровода.

Содержащиеся в газе примеси (например, пыль или капли мелкодисперсного конденсата) увеличивают затухание ультразвукового сигнала при его прохождении по акустическому каналу между ПЭА и тем затрудняют проведение измерений. Изготовитель гарантирует устойчивую работу счетчиков при объемной концентрации пыли или взвешенных капель в газе до 5 %.

Возможность применения счетчика для учета более загрязненных газов подтверждается путем проведения контрольных замеров.

Счетчики ГУВР-011 на давление 15 МПа допускают дистанционное управление через ЭВМ. При использовании специального программного обеспечения (ПО), на дисплей ЭВМ по выбору потребителя можно вывести:

  • результаты измерений направление и скорость потока, текущий расход, объем нарастающим итогом;
  • осциллограмму сигнала, прошедшего по акустическому каналу;
  • параметры конфигурации и настройки счетчика;
  • показания часов и календаря;
  • архивные данные.

Функциональные возможности счетчика и его настройка изменяются путем программирования встроенного микроконтроллера через внешнюю ЭВМ. Для предотвращения несанкционированного доступа к управлению, ПО ЭВМ для работы со счетчиками защищено паролем. Пароль представляет собой последовательность из нескольких цифр.
Пароль сообщается потребителю при приобретении ПО.

Команды оператора ЭВМ, которые не приводят к изменению конфигурации и настройки счетчика или стиранию архивных данных, выполняются без пароля. Счетчик оборудован пассивным формирователем частотно-импульсного сигнала. БПС обеспечивает повторение пассивного сигнала БЭ, а также формирование активного выходного импульсного сигнала.
