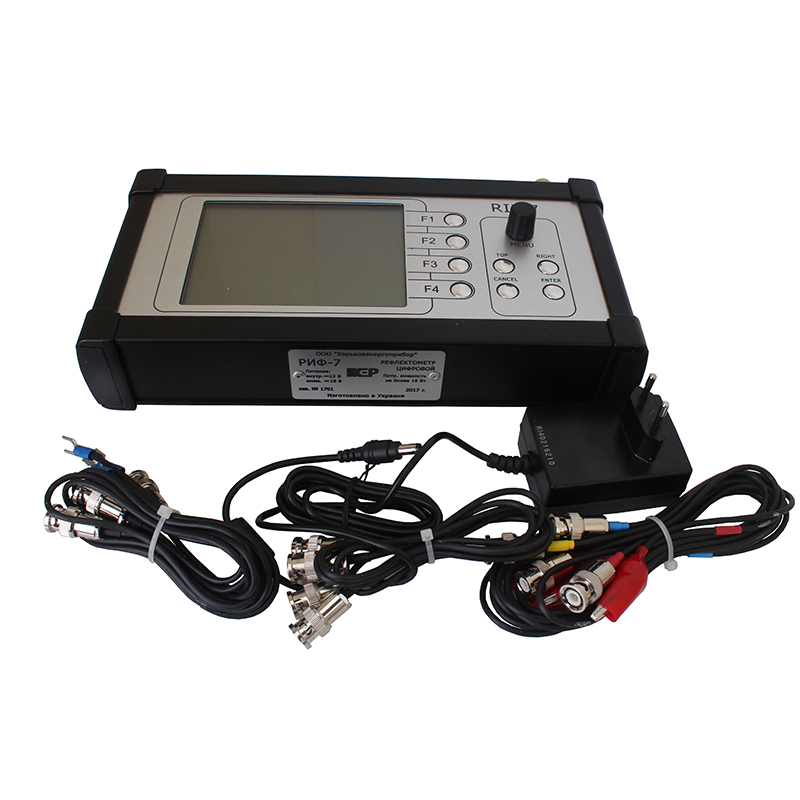

Рефлектометр РИФ-7

Рефлектометр РИФ-7 является цифровым импульсным рефлектометром. С помощью этого прибора можно очень точно вычислять расстояния до конкретного места, где повредился кабельный трос в электрической трассе, а также коммутационных кабельных трасс связи.

Функциональные возможности

Предложенная модель рефлектометра (рефлектометр РИФ-7) отличается широким спектром возможностей, среди которых:

  • Местонахождение повреждения, либо неоднородной структуры кабеля благодаря рефлектометрическому методу;
  • найти и посчитать расстояние от лаборатории к месту, где произошла авария;
  • возможность исследования, как симметричных вариантов кабелей, так и ассиметричных кабелей;
  • измерение длины намотанного кабеля на выбранную бухту либо на выбранный барабан;
  • определение расстояния к месту произошедшего КЗ или месту обрыва;
  • возможность записи, хранения и последующей обработки полученных результатов;
  • устройства могут использоваться в составе передвижных испытательных лабораторий;
  • рефлектометр позволяет определять повреждения в кабелях общей длинной до 16км.

Работа механического устройства

Функционирование прибора взято на методике импульсного варианта рефлектометрии. Этот метод базируется на свойстве того, что бесконечная длинная линия однородного характера, имеет зависимость отношение между двумя показателями: напряжения и тока. Они запускаются в линию, одинаково в любой ее точке. При этом импульс тока распространяется в электропроводной линии с постоянной скоростью. Если кабельная линия имеет повреждения или неоднородности, то в ней появляется отраженный сигнал, измеряя который, по определенному алгоритму можно рассчитать расстояние до повреждения кабеля.

Параметр

Значение

Поддерживаемые диапазоны определяемых расстояний (коэффициент укорочения 1,50):

250м; 500м; 1000м; 2000м; 4000м; 8000м; 16000м

Минимальное допускаемое значение длины до места полного или частичного повреждения кабеля:

Разрешающая способность прибора:

Предельная погрешность измерений:

0,4%

Питание прибора:

от 10-ти NiMh-аккумуляторов

Габаритные параметры:

30,0х 17,0 х 8,5 сантиметров

Вес прибора с батареями:

2,3 килограмма

Непрерывная работа от одного заряда батарей:

8,01 часа

Средний срок эксплуатации:

120 месяцев

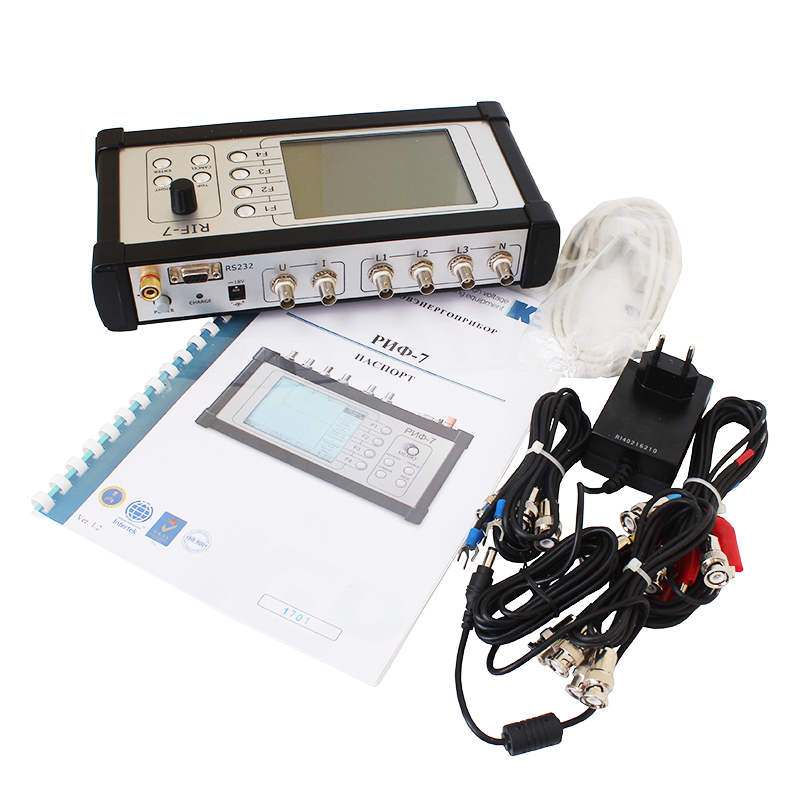

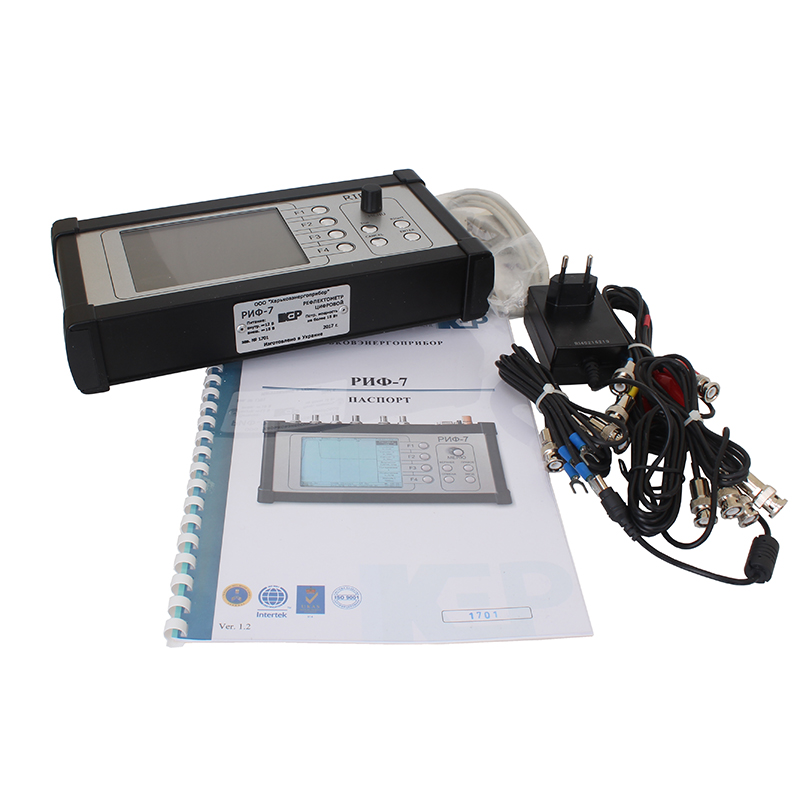

  • рефлектометр импульсный типа РИФ-7;
  • сигнальные кабеля разной длинны (1 и 0.5м);
  • кабель для коммутации с ПК;
  • блок для подзарядки и питания;
  • плавкие предохранители;
  • переносной кейс;
  • 10 NiMh-аккумуляторов;
  • диск с софтом;
  • техническая и эксплуатационная документация.
