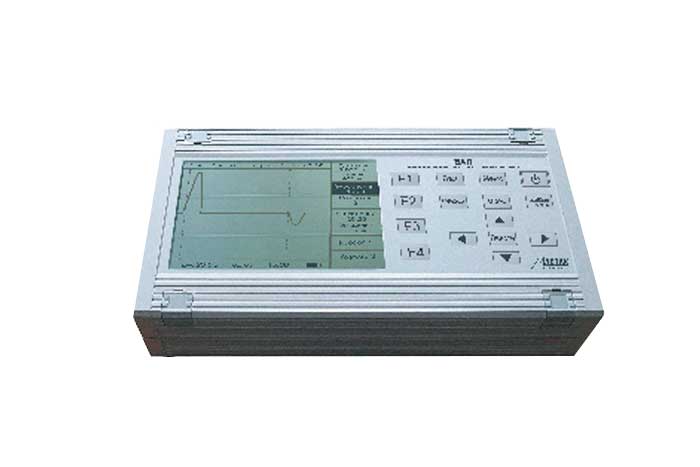

Измеритель ВАЛ - рефлектометр, мост

No votes yet

Измеритель абонентских линий ВАЛ — опции «рефлектометр», «мост» - это измерительная система, которая состоит из двух кабельных приборов: полнофункционального рефлектометра и измерительного моста.

Функциональные возможности

Измеритель ВАЛ - рефлектометр, мост обеспечивает:

  • нахождение и точное определение расстояния к месту повреждения либо неоднородности линии
  • определение характера повреждения;
  • сравнение рефлектограм разных линий (режимы: линия-память, память-память);
  • режим два экрана;
  • цифровая фильтрация рефлектограм;
  • измерение коэффициента укорочения линии при известной ее длине;
  • измерение длины кабелей;
  • измерение сопротивления изоляции, шлейфа, омической ассиметрии, емкости линии.
Технические характеристики
Параметры Значение
Диапазон измерения (при К укорочения 1,5) 0,025…64 км
Разрешающая способность 0,12 м
Исходящее сопротивление 50…250 Ом
Длительность импульса, нс 20…25000
Диапазон усиления, дБ 74
Диапазон измерения сопротивления шлейфа от 0,1 Ом до 10 кОм
Погрешность измерения сопротивления шлейфа 0,1%+0,1 Ом
Диапазон измерения омической ассиметрии от 0,1 до 100 Ом
Погрешность измереия омической ассиметрии 0,1% +0,1 Ом
Диапазон измерения емкости линии от 1 нФ до 2 мкФ
Погрешность измерения емкости 2%
Диапазон измерения сопротивления изоляции от 1 кОм до 50 ГОм
Погрешность измерения сопротивления изоляции 2%
Функция вольтметра постоянного и переменного напряжения от 0 до 300 В
Функция генератора в линию подается синусоидальный сигнал с частотой 1000 Гц
Испытательное напряжение при измерении сопротивления изоляции 180, 400 В
Габаритные размеры измеритель ВАЛ - рефлектометр, мост 260х15х62 мм
Масса с аккумулятором 0.90 кг
