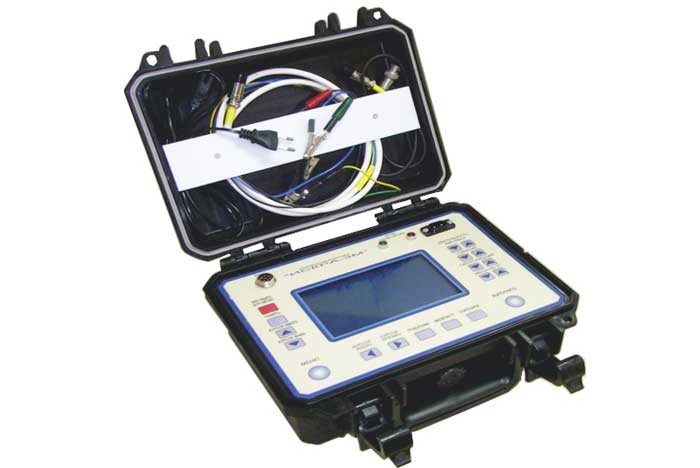

Рефлектометр Искра-3М

No votes yet
Категория:

Рефлектометр Искра-3М предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения .

Функциональные возможности

Рефлектометр позволяет:

  • обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях,
  • измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкание,
  • запомнить хранить и обрабатывать результаты измерений,
  • определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции(в составе передвижной электролаборатории).
Технические характеристики
Параметры Значение
Максимальное измеряемое расстояние до места повреждения , км 12,3
Минимальное расстояние до места повреждения , м 3
Дискретность измерения , м 0,2
Параметры высоковольтных з ондирующих импульсов на нагрузке 30 Ом :
  • амплитуда , кВ
  • длительность фронта , мкс
  • длительность импульса , мкс
от 3 до 25
не более 0,15
не менее 2
Параметры низ ковольтных зондир ующих импульсов на нагрузке 30 Ом :
  • амплитуда , В
  • длительность фронта , мкс
  • длительность импульса , мкс
не менее 5
не более 0,05
1
Массы рефлектометра с датчиками и кабелями , кг 3,8
Время непрерывное работы , час не менее 8
Средний срок службы 5 лет

Эксплуатация

Оптимальными условиями для использования рефлектометра Искра-3М являются:

  • диапазон температур окружающего воздуха от -10°С до +40°С,
  • относительная влажность воздуха при температуре 25°С до 80%,
  • атмосферное давление 650-800 мм.рт.с
