Реле ПРВ-6н

Реле времени ПРВ-6н обеспечивает автоматическое включение или отключение потребителей электроэнергии в заданное время. Цикл работы реле времени составляет 7 суток. Каждые сутки допустимо устанавливать несколько точек включения/отключения.

Назначение

Временное реле серии ПРВ-6н предназначено для организации требуемого режима электропотребления на необслуживаемых объектах. Прибор управляется программой, которая включает или отключает нагрузку в установленное время.

Устройство и работа

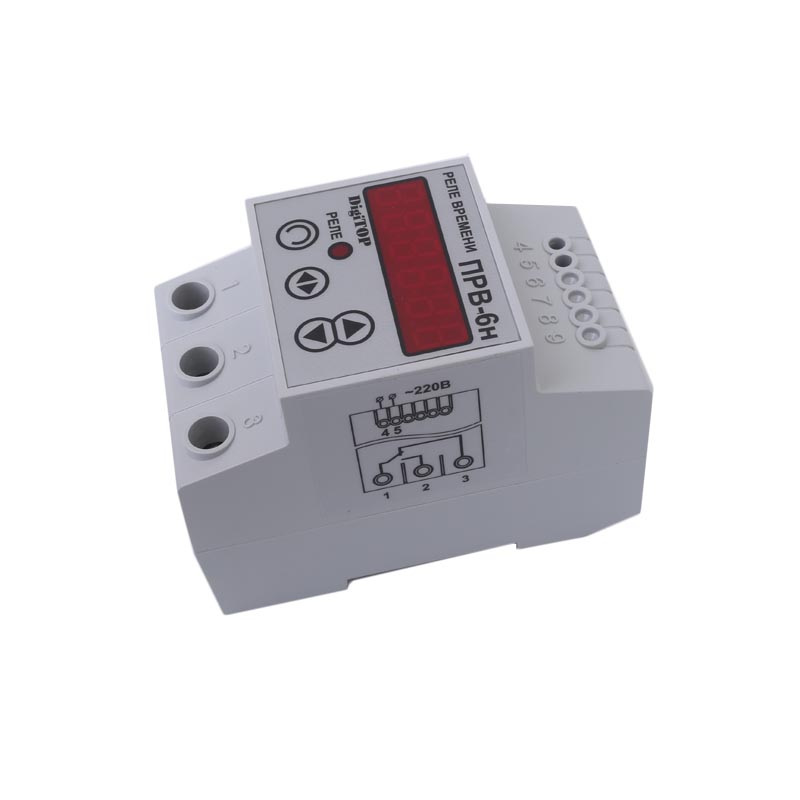

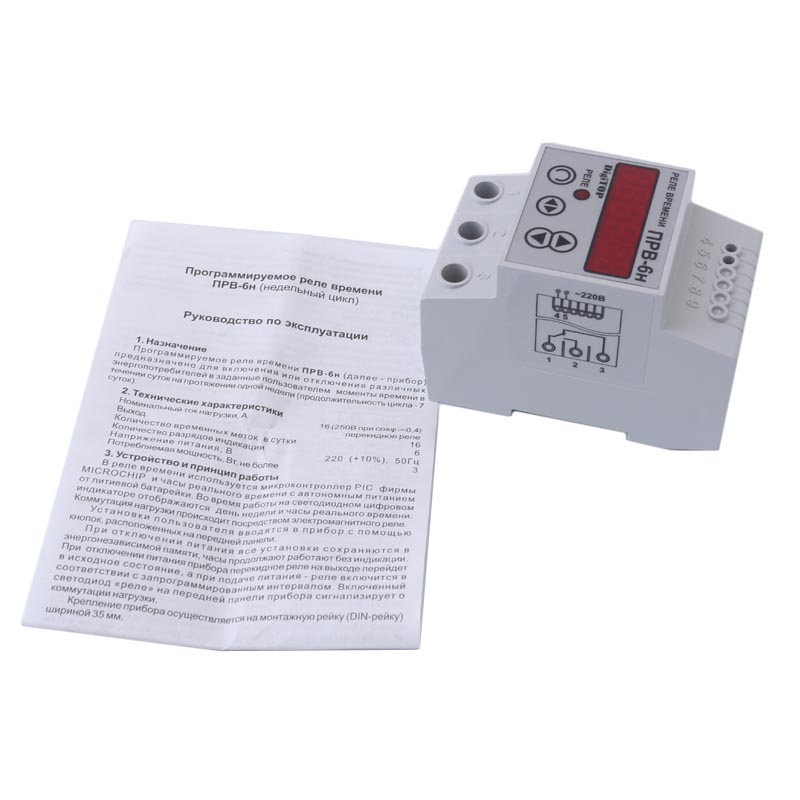

Функционирование реле ПРВ обеспечивается микроконтроллером серии PIC и модулем реального времени, получающим энергоснабжение от встроенного источника питания. Реальные дата и время отображаются на светодиодном цифровом дисплее, который также служит для визуализации значений устанавливаемых параметров. Выбор дня в недельном цикле и установка времени выполняются кнопками, размещенными на передней панели корпуса прибора.

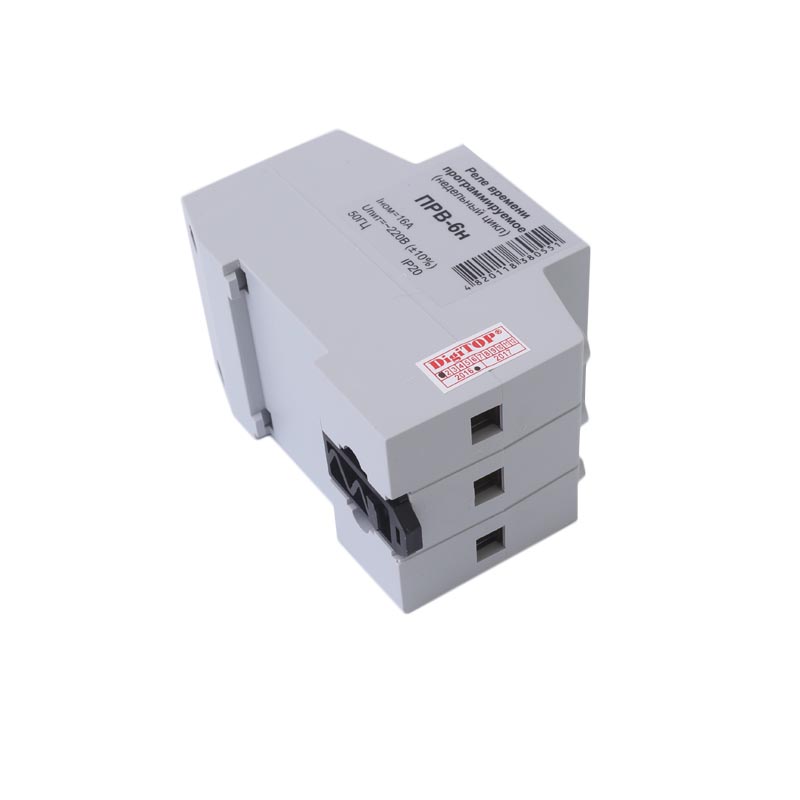

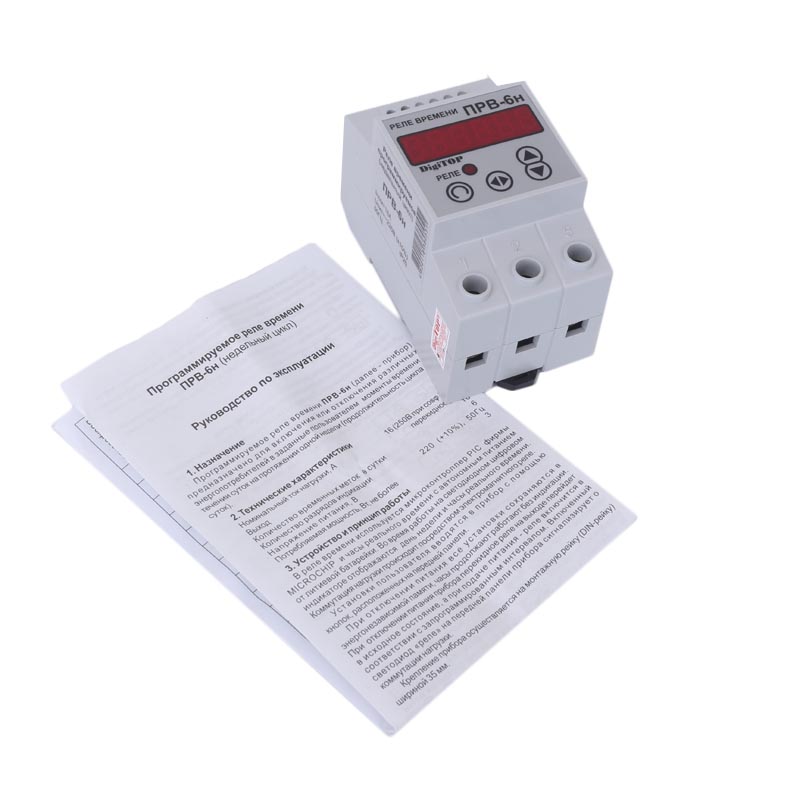

Для управления нагрузкой используется электромагнитное реле, контакты которого (винтовые зажимного типа) выведены на нижнюю часть корпуса. Клеммы для подключения реле времени к источнику электропитания размещены на верхней части корпуса. На передней панели расположен светодиод, сигнализирующий о замыкании контактов исполнительного реле.

Для крепления недельного реле применяется DIN-рейка.

При эксплуатации устройства недопустимы вибрационные и ударные механические воздействия. Необходимо регулярно контролировать надежность электрических и механических соединений, а также очищать клеммы от пыли.

Отключение электропитания реле времени приводит к выключению выхода. Восстановление питания приводит к переводу выхода в состояние в соответствии с загруженной временной программой, которая сохраняется в энергонезависимой памяти.
