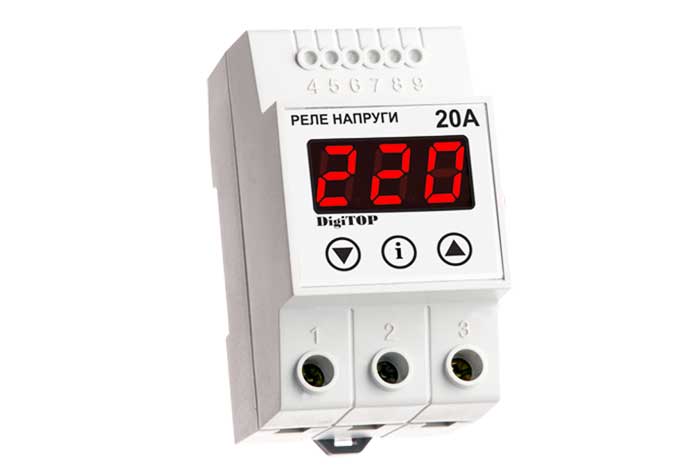

Реле V-protector 20A
Описание
Реле V-protector 20A предназначенного для автоматического отключения подключенной через него нагрузки, если значение напряжение в электросети выйдет за допустимые пределы.
Функциональные возможности
Реле V-protector 20A обеспечивает:
- автоматическое включение нагрузки после нормализации напряжения,
- программируемую задержка на включение,
- возможность задать верхний и нижний предел отключения напряжения,
- сброс значений на заводские установки.
Конструктивное исполнение
Реле V-protector 20A управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущие действующие значения на цифровом индикаторе. Коммутация нагрузки осуществляется электромагнитным реле.
Допустимые пределы выключения и время задержки вводиться пользователем с помощью кнопок. Значения измерений сохраняются в энергонезависимой памяти.
Устанавливается реле на DIN-рейку шириной 35 мм.
Характеристики
| Параметры | Значение |
| Напряжение на входе прибора | 0-400В |
| Индицируемое напряжение | 50-400В |
| Погрешность вольтметра | не более 5 В |
| Максимальный ток нагрузки | не более 30А |
| Время отключения по верхнему пределу | 0,02 сек |
| Время отключения по нижнему пределу: | не более 1 сек (120-200В) |
| 0,02 сек ( | |
| Устанавливаемые параметры | |
| Нижний предел отключения (шаг 1В) | 120-200 В |
| Верхний предел отключения (шаг 1В) | 210-270 В |
| Время задержки включения (шаг 5 сек) | 5-600 сек |
