Реле ТРМ-11 является температурным типом реле.

Об оборудовании

Температурное реле ТРМ-11 проводит рабочее время в вычислительных устройствах, которые в своем рабочем процессе следят за температурой. Среда, где вычисляется и контролируется температура, может быть как жидкой, так и газовой. Помимо среды можно реле может работать в направлении коммутации цепи с любым типом тока.

Продукция весьма интересна для предприятий газовой отрасли. Может испытать свои технические возможности на нефтеперерабатывающих заводах. Перспективным направлением для реле ТРМ является энергетическая промышленность. Приобрести для себя данный продукт могут так же машиностроительный комбинат; водонапорная станция; предприятия по работе с химическими продуктами.

Реле ТРМ11 – ХХ – ХХХ – 04

  • ХХ – показатель замыкающего (0 или 1) и размыкающего (0 или 1) контакта.
  • ХХХ – необходимый показатель по температуре уставки.
  • 04 – вид исполнения согласно климатическим условиям.

Условия по работе, описание

Не желательно работать с тепловым реле на высоте более 1 950 метров. В окружающую реле среду могут находиться только взрывоопасные консистенции воздушной прослойки. Но при этом воздух не должен иметь слишком большой слой пыли, который может нарушить рабочие возможности для реле. Разрушающие благодаря своему составу газы или пар, должны полностью отсутствовать в помещении, где находится энергетическая установка с нашим реле. Присоединительные выводы должны соблюдать присвоенную степень по защите IP00. Собственная защита ТРМ имеет марку IP30. В месте, где крепится реле, вибрационные значения не должны превышать 1g во время ускорения при частоте 0…101 Герц; а так же ускорение может достигнуть 3g при диапазонном показателе 5…15 Герц.

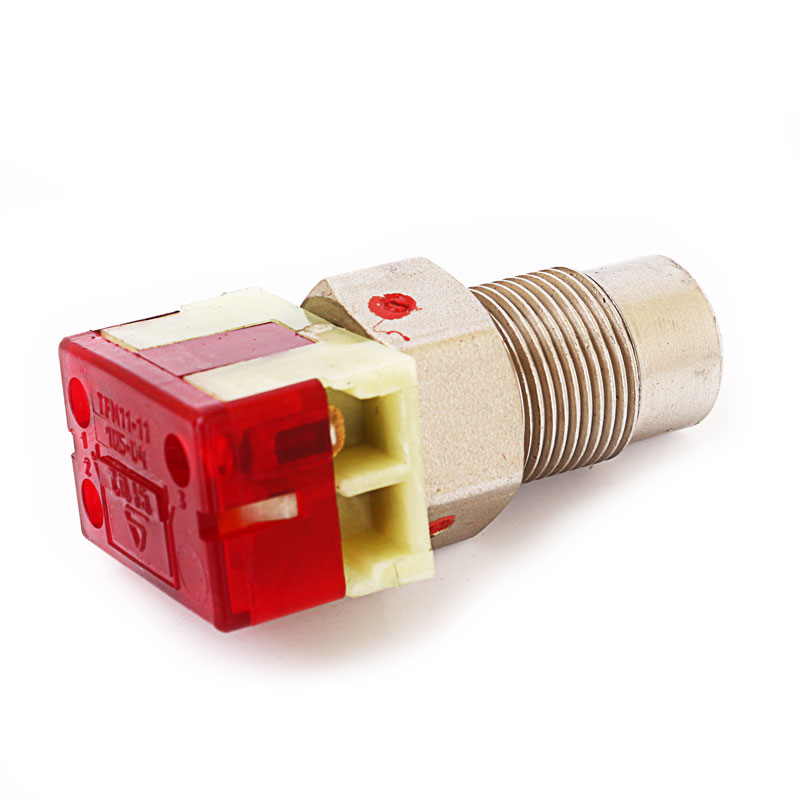

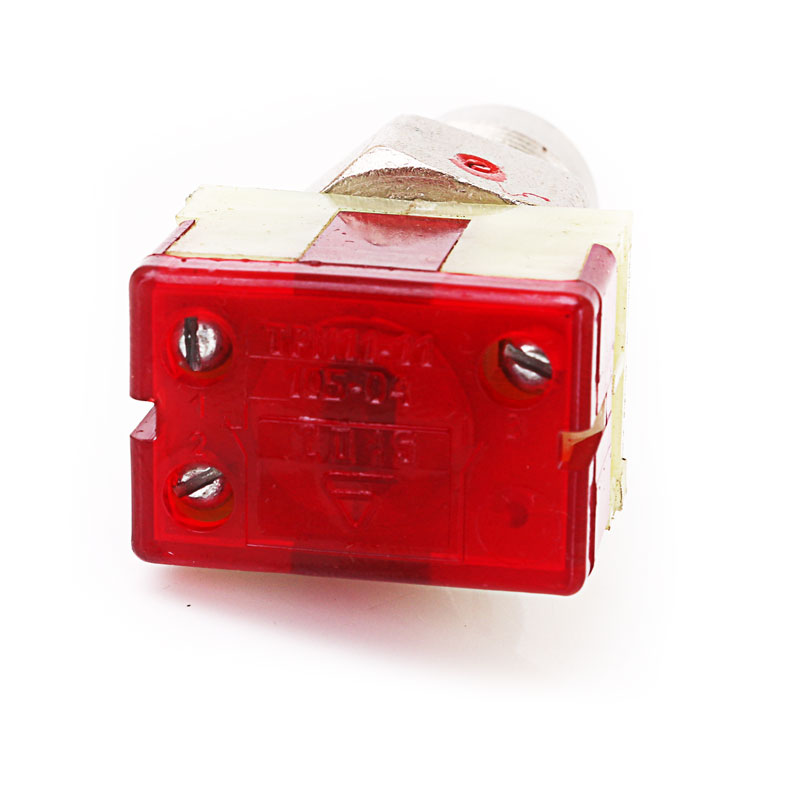

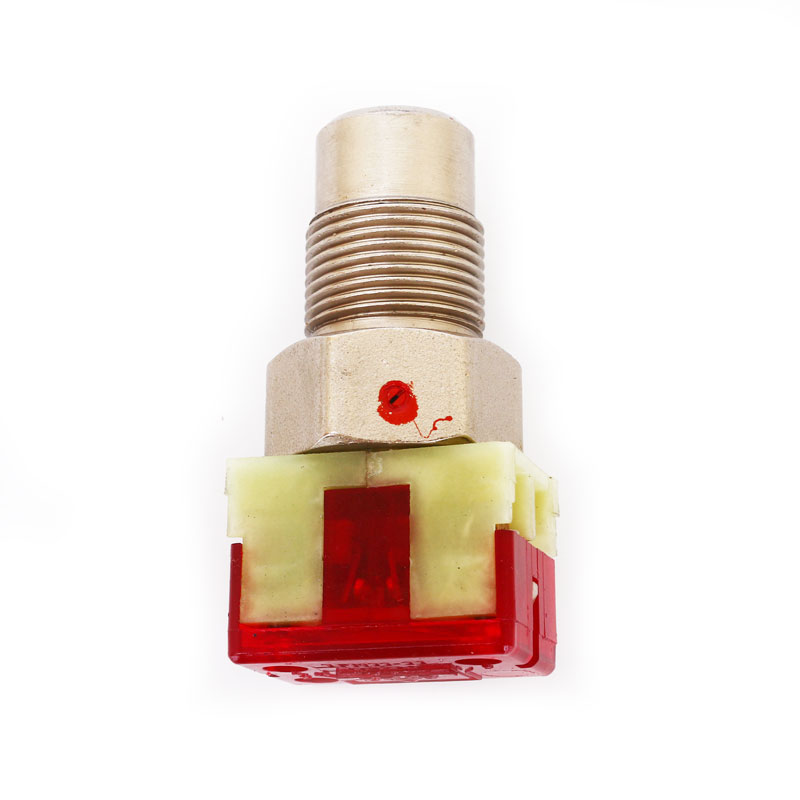

Продукт имеет простой внешний вид. Его нижняя часть выполнена в виде болта. Эту часть мы можем вкрутить в рабочее устройство. С другой стороны находится датчик реле. Его крышка является прозрачной крышкой из пластика. Остальная часть датчика сделана из коричневого пластика. Внутри находятся все электрические комплектующие для работы в цепях тока.

  • Общий промежуток температуры, которую можно контролировать при помощи ТРМ-11, сделан с минимальным значением 25 и максимальным значением 200 градусов.
  • Во время срабатывания реле может случиться погрешность в размере около 4 градусов.
  • Для выбора необходимой точки срабатывания реле по температуре можно выбрать из промежутка 25…200 градусов, каждый шаг от 5 градусов выше предыдущего на 5 градусов. 25, 30, 35…190, 195, 200 градусов.
  • Напряжение в цепи коммутации может быть от 24 Вольт до 220 Вольт.
  • Один контакт в цепи с переменным током может коммутировать мощность в размере 250 Вольт Ампер (максимальный предел).
  • Контакты могут коммутировать ток с минимальным порогом в 0,1 Ампера.
  • Контакты рассчитаны на длительно допустимую силу рабочего тока не превышающий показатель 2,0 Ампера.
  • Устойчивость по коммутационной стойкости реле насчитывает минимум 200 100 циклов.
  • Общая устойчивость по механическому направлению износа имеет примерный размер в 16 миллионов рабочих циклов.
  • Вес одного реле равен 0,11 килограмма.
  • Высота 70 мм; диаметр гайки М-22.
  • Длина 35 мм, ширина с ушками 31,5 мм, без ушек – 25 мм.

Среди изготовляемых моделей выделяется три основных типа конструкции. Различия ми являются наличие или отсутствие замыкающего или размыкающего контакта.
