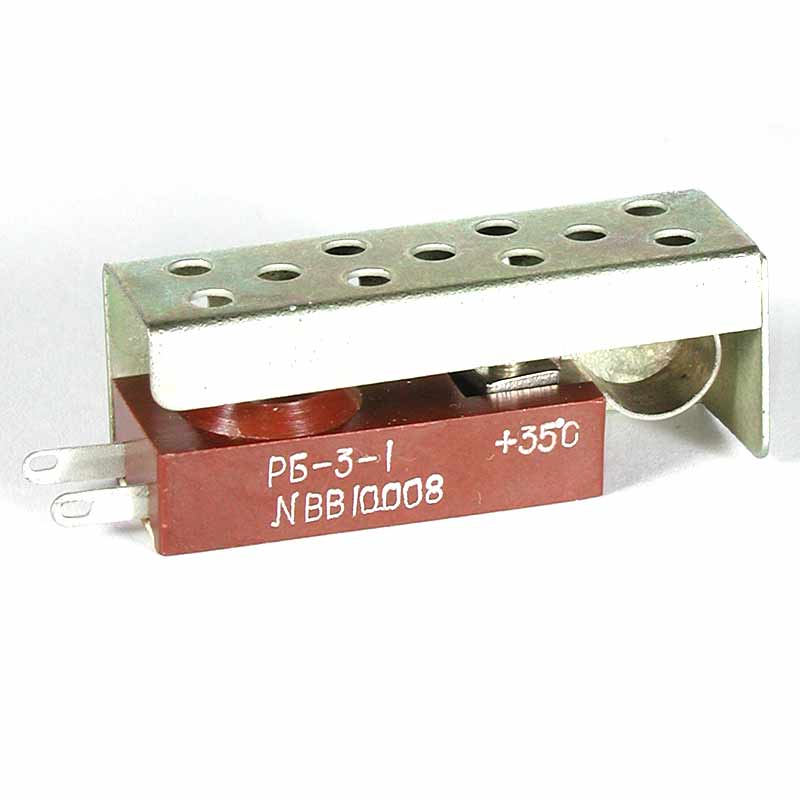

Реле РБ-3 температурное устройство с осуществлением контроля и регулирования промежутков температуры технологической среды.  Оно представляет собой пластмассовую конструкцию с размещённой в ней биметаллической пластиной, исполняющей роль контрольно-регулировочного элемента, и сопутствующих деталей.

Назначение

Реле РБ-3 используется в оборудовании и в технологических процессах для обеспечения регулировки температуры, предусмотренной номинальными уставками. Реле изготавливается в климатическом исполнении, предусматривающем возможность эксплуатации в умеренных и холодных условиях климата, находясь в полностью закрытом помещении с искусственно создаваемыми условиями рабочей среды.

В процессе работы не допускается подрегулировать и перерегулировать изделие, а также оказывать воздействие на биметаллическую пластину. Рядом с реле должен быть обеспечен свободный теплообмен и не должно быть источников тепла.

Устройство и работа

Биметаллическая пластина закреплена на пластмассовом основании, свободный конец её заканчивается контактом, выполненным из латуни.  Контакт касается в процессе работы с другим контактом на регулировочном винте, который также закреплён на том же основании. Регулировочный винт в определённом положении фиксируется контргайкой.  После того, как положение винта при регулировке достигает требуемой высоты, соответствующей уставке на нужную температуру, узел гайка-винт заливается эмалью, которая препятствует откручиванию в дальнейшем.

Когда происходит изменение температуры вокруг реле, биметаллическая пластина изгибается в обе возможные стороны, одновременно происходит замыкание или размыкание контактов реле.

Замыкание и размыкание контактов при движении биметалической пластины происходит постепенно, поэтому в изделии возможно искрение на контактах и кратковременные включения.

Параметры основных характеристик

Величины

Номинальные уставки температуры, Со

20, 25, 20, 35

Диапазон температур эксплуатации, Со

-60…+55

Относительная влажность среды, не свыше,%

80

Минимальное количество срабатываний, цикл

40 000

Сила рабочего тока, А

цепи (ток постоянного типа)

цепи (ток переменного типа)



0,02…0,2

0,02…0,9

Масса, не более, кг

0,02

Два исполнения реле предусматривают разное действие контактов в случае срабатывания:

  • Модель реле РБ-3-1 – контакт размыкания – одна штука;
  • Модель реле РБ-3-2 – контакт замыкания – одна штука.
