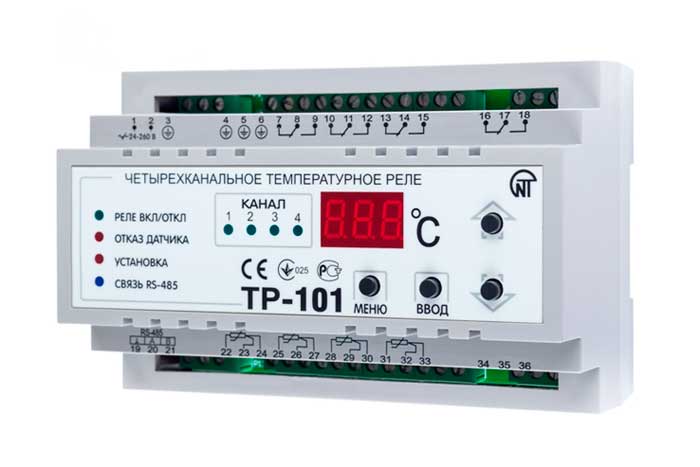

Реле ТР-101

No votes yet
Категория:

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух или трехпроводной схеме, с последующим отображением температуры на дисплее.

Функциональные возможности

Реле ТР-101 обеспечивает:

  • измерение температуры по четырем независимым каналам с помощью стандартных датчиков,
  • регулирование температуры по пропорционально - интегрально - дифференциальному (ПИД) закону, с выходным ключевым элементом (реле),
  • двухпозиционное регулирование температуры,
  • отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе,
  • передачу компьютеру значения измеренных температур контролируемых датчиков по стандартному протоколу Modbus RTU,
  • определение обрыва или замыкания линий подключенных датчиков,
  • цифровую фильтрацию и коррекцию измеряемой температуры,
  • сохранение настроек при отключении питания,
  • защиту настроек от несанкционированных изменений.
Технические характеристики
Параметры Значение
Напряжение питания, В 24 - 2 60 AC / DC
Тип датчиков, используемых для измерения температуры Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
Количество подключаемых датчиков, шт 1 - 4
Схема подключения датчиков 2 / 3 проводная
Длина провода датчика в зависимости от схемы включения, м: 2 - х проводная до 5
3 - х проводная до 100
Количество выходных реле, шт 4
Время хранения данных, лет 10
Погрешность измерения температуры, °С ±2
Диапазон измеряемых температур,°С от - 50 до +2 00
Потребляемая мощность (под нагрузкой), ВА 4,0
Коммутационный ресурс выходных контактов, раз
  • электрический ресурс 10 A,250В AC
  • электрический ресурс 10А,24В DC
100 тыс.
100 тыс.
Габаритные размеры, мм 90х139х63
Масса, кг 0, 370

Эксплуатация

Оптимальными условиями для использования реле ТР-101 являются:

  • температура окружающей среды от -35 до +55°С,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30...80% при температуре 35°С.
