Реле РПЖ-1М используется для протока рабочего жидкости в оборудовании с открытыми сливами.

Применение реле РПЖ-1М

Реле РПЖ-1М используется как средство, совершающее коммутационную работу в любой электрической цепи, при этом реле соблюдает выставленный расход воды или другой жидкости. Прибор требуется для контроля расходных данных консистенции воды в системе, занимающейся охлаждением любого промышленного оборудования. При этом оборудование РПЖ-1М сделано со сливом открытого типа. К примеру, может охлаждаться электротермическое оборудование на предприятии по изготовлению металлического проката. Нефтеперерабатывающие, энергетические, химические производственные объединения в своих системах слива содержат реле РПЖ-1М.

Внешний вид

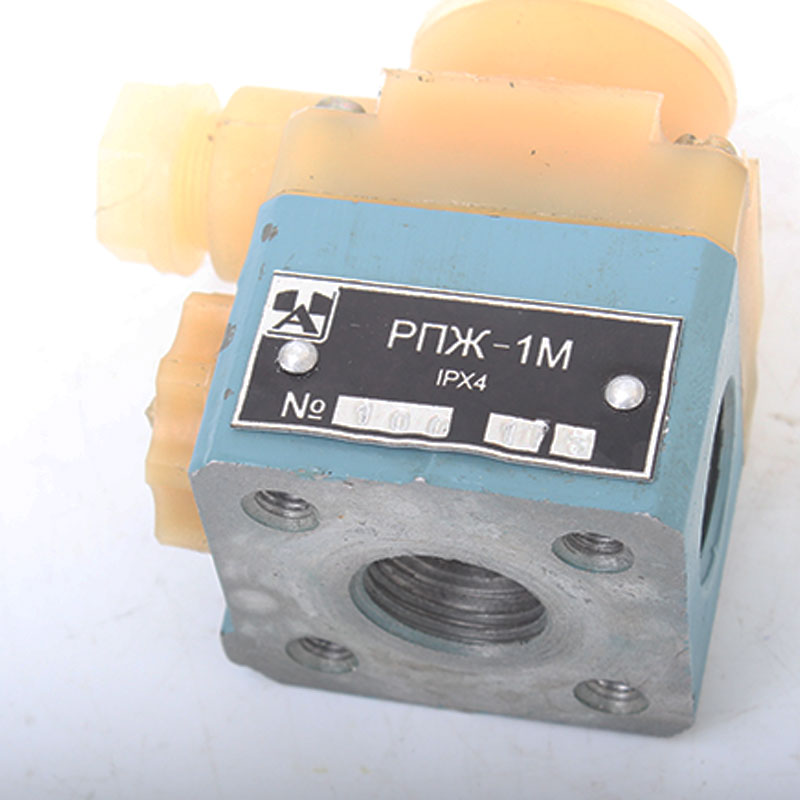

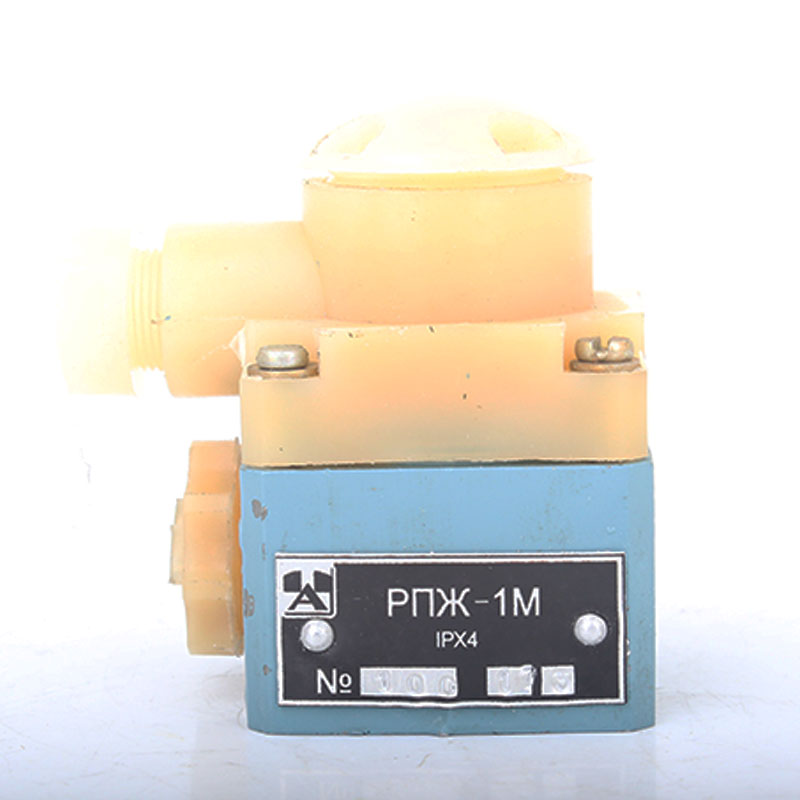

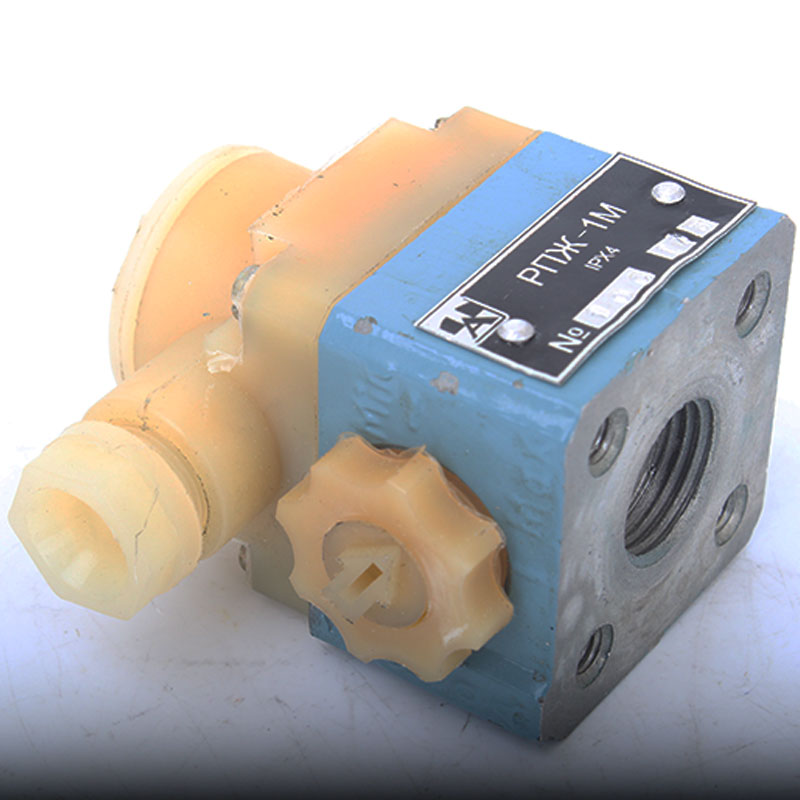

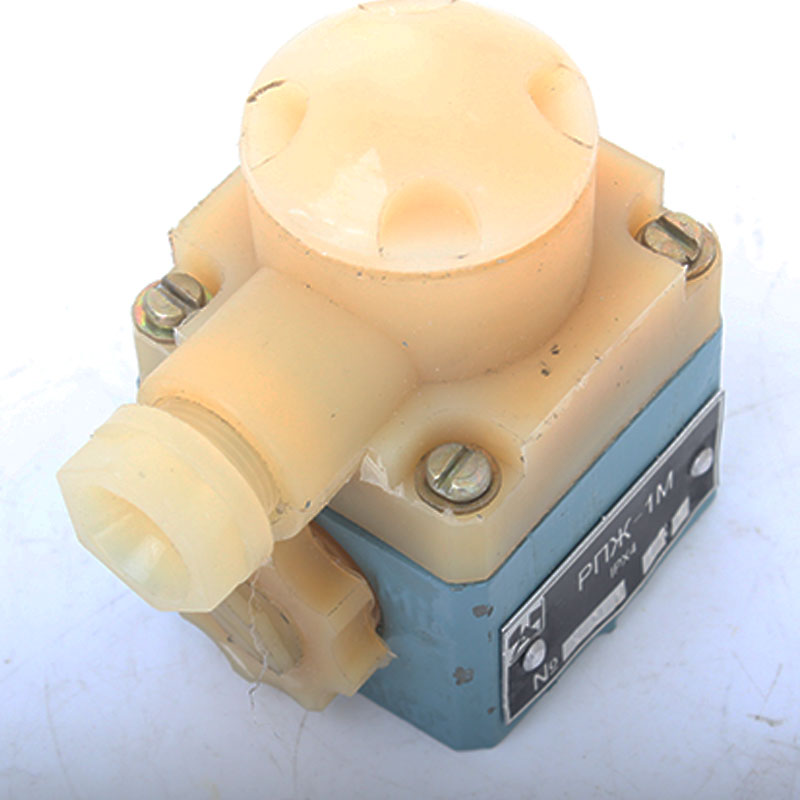

Нижняя часть реле РПЖ-1М имеет металлическое основание. Из левой стороны основания выходит подвод, через которую выходит вода в системе. Верхняя часть корпуса имеет пластмассовую основу. Прямо сверху над подводом из нижней части находится другой подвод, через который входит вода в реле РПЖ-1М. На самом верху расположена съемная крышка. В комплектацию входят сменные резиновые кольца, используемые для предотвращения мелких протеков воды.

  • Реле РПЖ-1М имеет устойчивость по колебаниям температуры от 0 до 60 градусов тепла.
  • Рабочей жидкостью может быть исключительно вода. Класс воды должен быть 10 класса или выше.
  • В рабочем среде циркулирует давление в пределах 0,049…0,401 МПа.
  • Минимальным расходом в настройке работы является 1,5 литра в одну минуту.
  • Максимальный расход после настройки может пропускать 30 литров воды за минуту.
  • Электрический тип сигнала может коммутироваться при таких показателях:
    • Постоянный ток: U = 0,2…30 Вольт.
    • Переменный ток: U = 0,2…250 Вольт.
  • Максимальный размер мощности 70 Ватт при 300 Вольт Амперах.
  • Зона возвратного действия не превышает 0,5 литра в минуту.
  • Разброс при срабатываниях не бывает выше 0,2 литров в минуту.
  • Размер условного прохода равен 15 миллиметров.

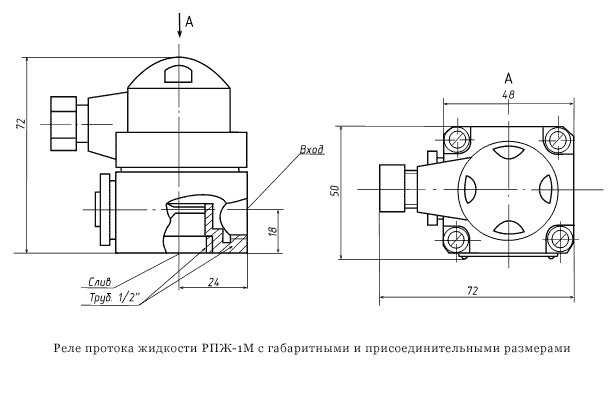

  • Длина 72 мм с выводом; высота 72 мм; ширина 50 мм. Длина основания 48 мм.
  • Вес одного реле 0,22 килограмма.

Схема подключения РПЖ-1М
