Описание

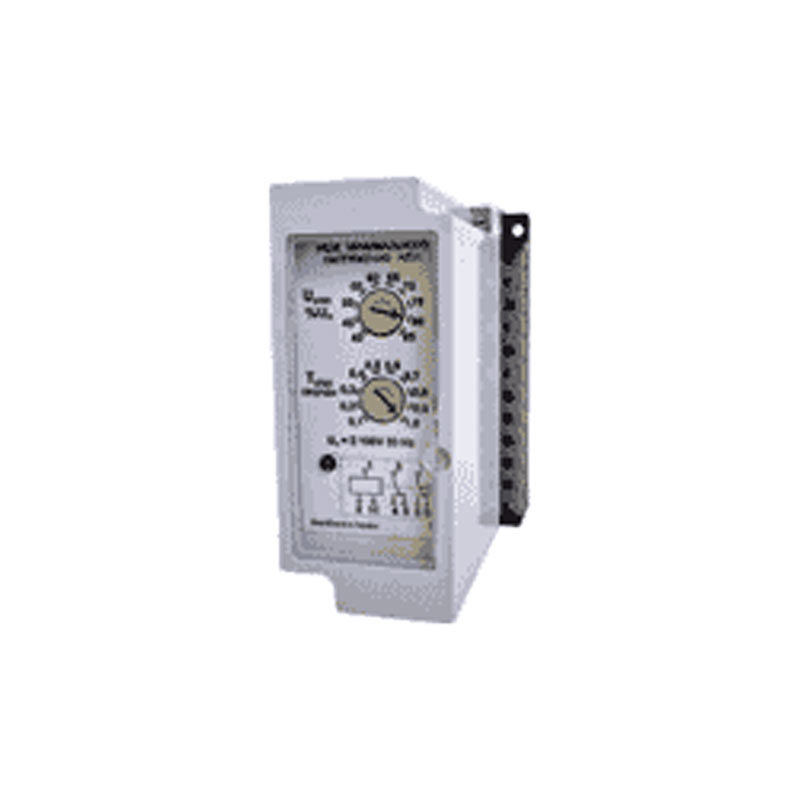

Реле напряжения с двумя порогами срабатывания и отпускания НЛ-9 является статическими электромеханическими коммутационными компонентами электрических цепей.
Назначение реле НЛ-9
Реле НЛ-9 выполняют функции защитных и автоматизационных устройств, используемых в системах электроэнергетики, обеспечивая замыкание/размыкание электрической цепи с помощью механического контактного узла.
Устройство и работа
Реле напряжения НЛ-9 обеспечивают дискретную установку порогов переключения по напряжению. Для настройки и контроля текущего уровня напряжения срабатывания используется визуальный инструмент со шкалой, снабженной числовыми отметками.
В конструкции реле предусмотрены 2 контакта: замыкающий и размыкающий.
Характеристики
|
Кратко называется |
Реле НЛ-9 |
|
Рабочий температурный диапазон |
(-40÷+55)°C |
|
Климатическое исполнение |
У3, Т3 |
|
Рабочие постоянные напряжения (Uраб) |
(110/220)В |
|
Пределы уставок |
(90÷110)В при Uраб 110В (110÷125)В при Uраб 110В (180÷220)В при Uраб 220В (220÷245)В при Uраб 220В |
|
Грубая дискретность изменения уставок |
5В при Uраб 110В 10В при Uраб 220В |
|
Точная дискретность изменения уставок |
0,5В при Uраб 110В 1В при Uраб 220В |
|
Возвратный коэффициент |
0,95/1,05 |
|
Погрешность шкалы (относительно уставки) |
|
|
Длительность срабатывания |
|
|
Пределы коммутируемого тока |
(20÷2000)мА для Uраб (24÷250)В |
|
Полное наименование |
Реле напряжения с двумя порогами срабатывания и отпускания НЛ-9 |
|
Коммутируемая мощность |
|
|
Верхний предел длительного тока через контакты |
4А |
|
Износостойкость |
100тыс. циклов (механическая) 20тыс. циклов (коммутационная) |
|
Срок службы |
12лет |
|
Сопротивление изоляции |
20МОм (холодной) 6МОм (нагретой +55°C) |
|
Степень герметичности |
IP40 (оболочка) IP10 (контакты) |
|
Размер |
70х136х140мм |
|
Вес |
300г |
