Описание

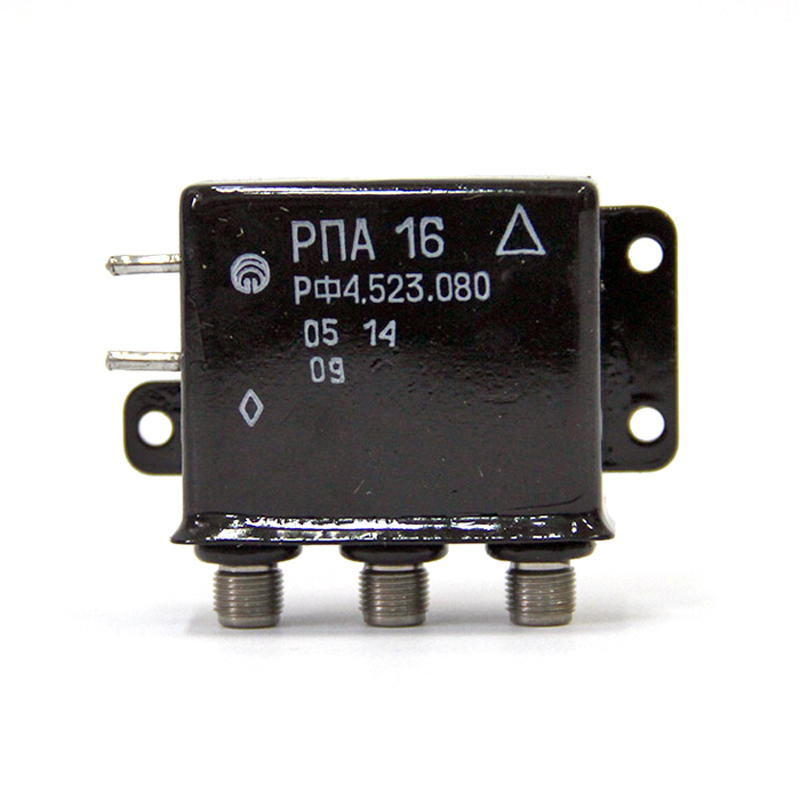

Реле РПА 16 представляет собой поляризованное электромагнитное реле постоянного тока с одним переключающим контактом, герметичное, одностабильное, двухпозиционное. Оно предназначено для пропускания и коммутации высокочастотных сигналов в коаксиальных 50-омных трактах при затухании на отключенный канал (развязке) не менее 80 дБ с частотой до 400 МГц и не менее 60 дБ с частотой до 1000 МГц.
Выводы высокочастотного тракта выполнены по типу соединителей радиочастотных, соответствующие вилке чертеж 4 ВР0.364.015 ТУ.
Характеристики
|
Параметр |
Значение |
|
|
Технические условия |
РФ4.523.080 ТУ |
|
|
Напряжение питания |
согласно таблице ниже |
|
|
Ток срабатывания |
согласно таблице ниже |
|
|
Сопротивление контактов электрической цепи |
не более 0,25 Ом |
|
|
Время срабатывания и отпускания |
не более 10 мс |
|
|
КСВн в диапазоне частот: |
100 - 400 МГц |
1,11 |
|
400 - 1000 МГц |
1,33 |
|
|
Сопротивление изоляции: |
в нормальных климатических условиях |
1000 МОм |
|
при максимальной температуре |
50 МОм |
|
|
при повышенной влажности |
20 МОм |
|
|
Электрическая прочность изоляции, не менее: |
при нормальных климатических условиях |
650 В эфф. |
|
при повышенной влажности |
400 В эфф. |
|
|
при пониженном атмосферном давлении |
250 В эфф. |
|
|
Виброустойчивость в диапазоне частот: |
от 0,5 до 5 Гц с амплитудой 3 мм |
|
|
от 5 до 55 Гц с амплитудой 2 мм |
||
|
свыше 55 до 2500 Гц с ускорением до 15 g |
||
|
Удароустойчивость |
до 50 g |
|
|
Линейные нагрузки |
до 50 g |
|
|
Температура окружающей среды |
от -60 до +100°C |
|
|
Относительная влажность при +35°C |
до 98% |
|
|
Атмосферное давление |
от 1,33·10-4 Па до 305600 Па |
|
|
Суммарное, или непрерывное, время работы реле при повышенной температуре |
не более 1000 ч |
|
|
Минимальный срок службы |
не менее 25 лет |
|
|
Масса |
60 г |
|
|
Исполнения |
Рабочее напряжение, В |
Ток срабатывания, мА |
Сопротивление обмотки, Ом |
|
РФ4.523.080 - 00 |
27±2,7 |
50 |
270±20 |
|
РФ4.523.080 - 01 |
15±1,5 |
80 |
83±6 |
|
Частота коммутируемого тока, МГц |
Диапазоны мощностей коммутируемых контактами, Вт |
Вид нагрузки |
Частота коммутации, Гц |
Число коммутационных циклов |
|
|
при нормальной температуре |
в т. ч. при +100°C |
||||
|
1000 |
от 10-14 до 15 |
согласованная 50 Ом |
5 |
105 |
5·104 |
|
400 |
от 15 до 35 |
1 |
105 |
5·104 |
|
|
400 |
пропускаемая до 150 |
1 |
105 |
5·104 |
|
