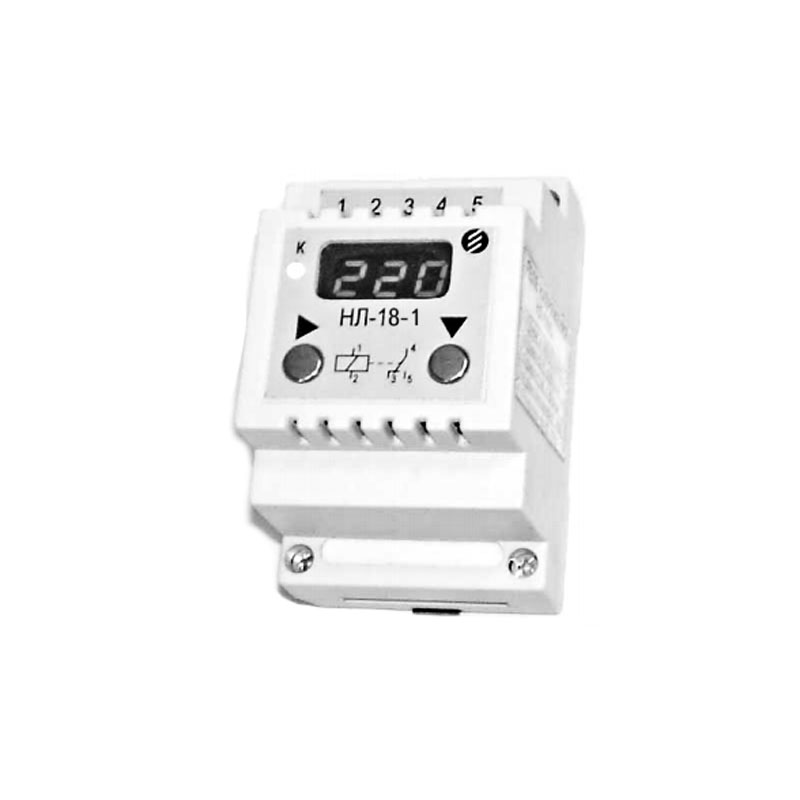

Реле НЛ-18-1, НЛ-18-2
Описание
Реле напряжения НЛ-18-1, Реле напряжения НЛ-18-2 относится к категории электротехнического оборудования, использующегося в электроцепях постоянного или переменного тока.
Назначение реле НЛ-18-1, НЛ-18-2
Прибор применяется в качестве программируемого элемента для коммутации электрического напряжения.
По условиям эксплуатации реле могут быть следующих исполнений:
- У3,
- Т3.
Устройство и работа
Реле напряжения НЛ-18-1, Реле напряжения НЛ-18-2 обеспечивают замыкание и размыкание выходных механических контактов в зависимости от величины напряжения, поступающего на входные контакты.
Особенности конструкции реле:
- цифровая индикация текущего входного напряжения,
- программное изменение уставок переключения,
- отсутствие необходимости в оперативном питании.
Характеристики
|
Какие модели заказываются |
Реле НЛ-18-1 Реле НЛ-18-2 |
|
Диапазон питающего переменного/постоянного напряжения |
(75÷265)В |
|
Номинальное питающее переменное/постоянное напряжение |
110/220В |
|
Допустимая частота питающего переменного напряжения |
(50/60)Гц |
|
Измерительная погрешность |
5% |
|
Шаг регулировки уставок по напряжению |
1В |
|
Шаг регулировки уставок по временному интервалу |
1с |
|
Рабочий температурный диапазон |
(-40÷+55)°C для У3 (-10÷+55)°C для Т3 |
|
Диапазон напряжений переключения для модификации 1 |
(0,55÷1,15)В при Uпит 220В (0,75÷1,15)В при Uпит 110В |
|
Диапазон напряжений переключения для модификации 2 |
(0,55÷1,15)В при Uпит 220В (0,86÷1,15)В при Uпит 110В |
|
Ширина возвратного гистерезиса (относительно Uпит) |
(1÷15)% |
|
Программируемая длительность задержки переключения |
(0÷300)с |
Модификации
Предлагаются 2 модификации реле, различающиеся типом изменения электрического параметра, воздействующего на входные контакты, и обозначаемые цифровыми индексами:
- Реле НЛ-18-1 – переключается при максимуме напряжения,
- Реле НЛ-18-2 – переключается при минимуме напряжения.
