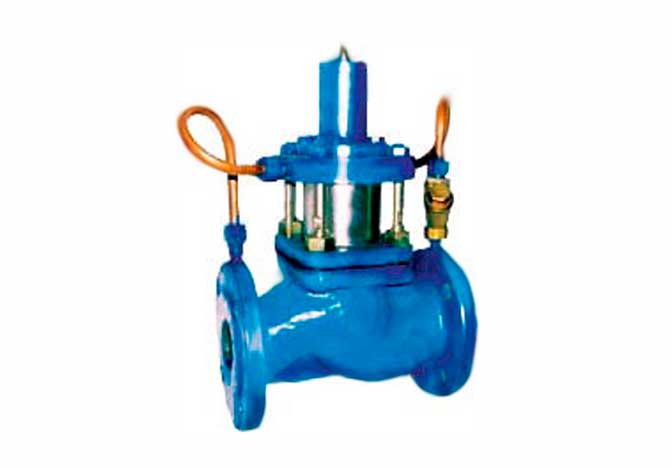

Регуляторы давления "После себя" с поршневым приводом

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регуляторы давления "После себя" с поршневым приводом предназначен для автоматического поддержания заданного давления после регулятора при изменении давления на входе и переменном расходе.

Технические характеристики
Параметры Значение
Условный диаметр Ду, мм 65-200
Рабочая среда  вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа 1,6 (2,5; 4,0 - под заказ)
Температура рабочей среды, оС + 2…150 - вода,
-10…+ 80 - газы
Ду, мм 65 80 100 125 150 200
Диапазон настройки давления на выходе регулятора, МПа (кгс/см2) 0,05…1,2 (0,5…12)
Коэффициент условной пропускной способности, Kvy, м3/ч 50 80 125 190 280 420
Зона пропорциональности, % от верхнего предела настройки не более 2,5
Зона нечувствительности,
% от верхнего предела настройки
не более 4
Постоянная времени, с не более 16
Минимальный перепад давления на клапанной тарели, МПа 0,06 (0,6) 0,05 (0,5) 0,03 (0,3)

Особенности

  • Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
  • Клапан регулятора "После себя" при отсутствии давления рабочей среды «нормально закрыт».
Габаритные размеры
Ду L H D1 D2 d1 n Масса, кг
мм
65 290 312 145 180 18 4 31
80 310 355 160 195 18 4 35
100 350 362 180 215 18 8 45.5
125 400 385 210 245 18 8 65
150 480 437 240 280 22 8 100
200 600 562 295 335 22 12 165
