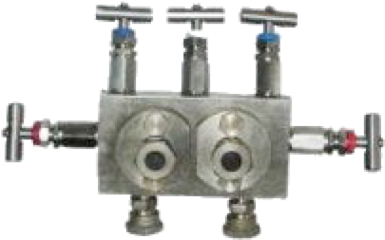

Блоки клапанов распределительных СК 90001 - 004, СК 90002 - 004, СК 90003 -004

Документация:
Паспорт(755.44 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блоки клапанов распределительных СК 90001 - 004, СК 90002 - 004, СК 90003 -004 предназначены для работы в качестве запорного устройства в системах контроля распределения сухого очищенного природного газа.

  • Присоединение к трубопроводу: Присоединение блока СК 90001 - 004 к трубопроводам: на входе и выходе (дренаж) =" проходники М20х1,5 по ГОСТ "160 78 и R 1/4 соответственно, на выходе (рабочем) полусферическими приварными ниппелями по ГОСТ 16078 под прива рку трубы D нар ="14; S="2,5. Присоединение блока СК 90002" - 004 на входе и выходе (дренаж) и выходе (рабочем) через отверстие R c 1"/4 ’. Присоединение блока СК 90003 -004 R c 1/4 ’, на выходе гайка накидная М20х1,5.
  • Установочное положение на трубопроводе : любое.
Характеристики
Обозначение (табличная фигура) DN, мм PN, МПа Рабочая среда Температура рабочей среды Т,°С Материал корпусных деталей Размеры, мм Масса, кг
D D1 L L1 L2 L3 L4 H Smin
СК 90001-004 4 12,5 Природный газ от -30 до +70 Сталь 20 11 14 176 110 54 40 54 225 2 4,0
СК 90002-004 - - 34 160 -
-01 Сталь 12Х18Н10Т
СК 90003-004 Сталь 20 100 - 34 1,3
-01 Сталь 12Х18Н10Т
