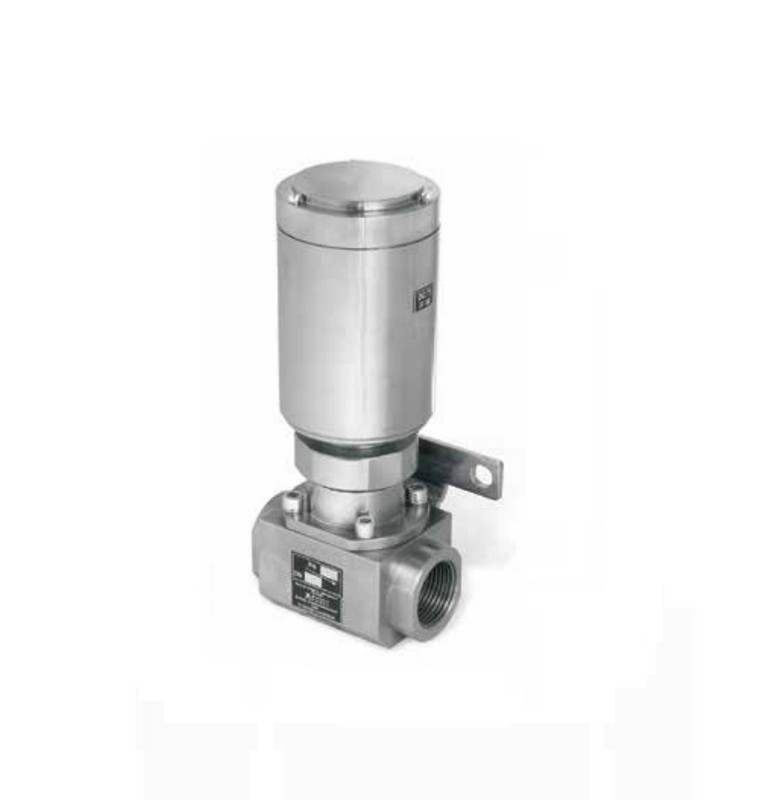

Клапан КЭО 25/10/000/115 C ЭМ 21/DC/ХХХ /1
Серия:
Описание
Клапан КЭО 25/10/000/115 C ЭМ 21/DC/ХХХ /1 предназначен для обеспечения разрядки тормозной магистрали темпом экстренного торможения по электрическому сигналу на подвижном составе железнодорожного транспорта.
Особенности
- уменьшенные массогабаритных характеристики по сравнению с аналогами;
- ресурс электромагнитного привода - 5 000 000 циклов;
- наработка на отказ 25 000 часов;
- увеличенный срок гарантии (36 месяцев).
Характеристики
| Параметры | Значения |
| Положение затвора | НЗ |
| Способ действия | с разгружаемым золотником |
| Диаметр номинальный DN, мм | 25 |
| Рабочее давление, МПа | 0..1,0 |
| Минимальный перепад на клапане. обеспечивающий его работоспособность, Δ P, МПа | 0 |
| Герметичность по ГОСТ 9544 | класс А |
| Климатическое исполнение по ГОСТ 15150 | УХЛ2 |
| Диапазон температур окружающего воздуха,С | -60...+55 |
| Диапазон температур рабочей среды Тр,С | -60...+55 |
| Степень защиты по ГОСТ 14254 | IP 54 |
| Рабочая среда | сжатый воздух качеством не грубее 10 класса загрязненности по ГОСТ 17433 |
| Материалы и стали | коррозионно-стойкие стали |
| Напряжение питания, В | 75, 110 (-30...+50%) DC |
| Мощность, Вт, не более | 20 |
| Режим работы ПВ,% | 100 |
| Присоединение к трубопроводу | с резьбой G 1 по ГОСТ 6357 |
| Габаритные размеры, мм, не более | 77х110х214 |
| Масса, кг, не более | 4,6 |
