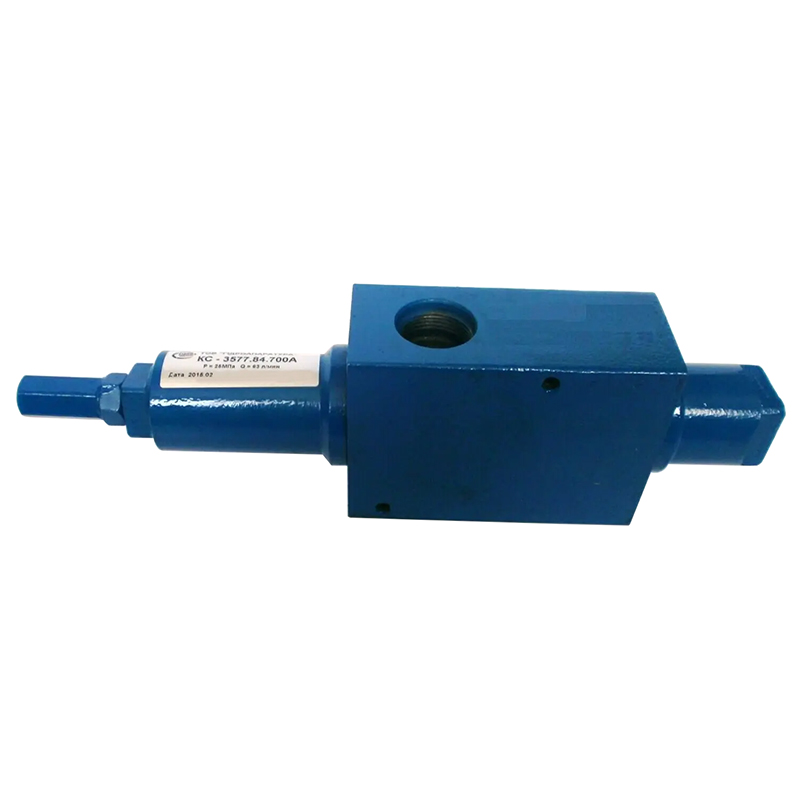

Клапан тормозной КТО 22.2-Т01/05-УХЛ1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан тормозной КТО 22.2-Т01/05-УХЛ1 (аналог КС-3577.84.700А) предназначен для поддерживания заданной скорости движения рабочих органов на строительных, дорожных, коммунальных и других машинах. Клапан обеспечивает торможение рабочего органа в одном направлении и свободное движение рабочего органа в обратном направлении.

Основные особенности

  • Рабочая жидкость: масла на нефтяной основе, негорючие жидкости.
  • Давление управления:
    • минимальное при давлении в надклапанной полости 1,5 МПа: 1,0 МПа;
    • минимальное при давлении в надклапанной полости 20 МПа: 4,0 МПа;
    • максимальное: 25 МПа.
  • Перепад давлений при номинальном расходе на линии Р-А: не более 0,55 МПа.
  • Внутренние утечки при номинальном давлении:
    • в основной гидролинии (в сопряжениях "золотник-клапан-седло"): не допускаются;
    • в гидролиниях управления X-L: не допускаются;
    • в гидролинии P-L: не более 180 см3/мин.

Характеристики

Условный проход 22 мм
Расход рабочей жидкости номинальный 130 л/мин
Расход рабочей жидкости максимальный 190 л/мин
Давление на входе номинальное 25 МПа
Давление на входе максимальное 32 МПа
Давление на входе минимальное 1,5 МПа
Максимальное давление на отводе в канале А 37 МПа
Внутренняя герметичность (максимальные внутренние утечки при номинальном давлении) не допускаются
Масса (без рабочей жидкости) 8,2 кг

Схемы

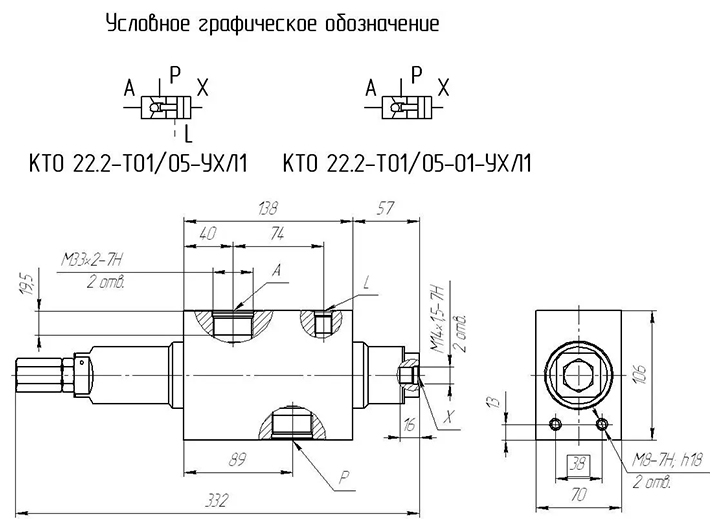

"Габаритные и установочные размеры клапана тормозного с обратным клапаном КТО 22.2-Т01/05-УХЛ1"

Габаритные и установочные размеры клапана тормозного с обратным клапаном КТО 22.2-Т01/05-УХЛ1
