Регулятор температуры РД4

Регулятор температуры двухпозиционный одноканальный РД4 - автоматизированное устройство, осуществляющее функции регулировки и контроля параметров температуры по двухпозиционному закону. Прибор имеет защищенный корпус, оборудован светодиодными индикаторами состояния, двумя 1-строчными дисплеями и интуитивной системой настройки. Устройство адаптировано для использования с широким спектром температурных датчиков.

Назначение

Регулятор температуры РД4 мы видим в плане составного элемента различных систем контроля и регулировки температуры в помещениях или контурах промышленного, сельскохозяйственного и иного оборудования. Прибор выполняет преобразование входящих сигналов, поступающих с датчиков, в текущее значение температуры, отображает данное значение на дисплее, а также осуществляет подачу управляющих сигналов на устройства охлаждения или подогрева, обеспечивающие поддержание заданного температурного режима.

Устройство и работа

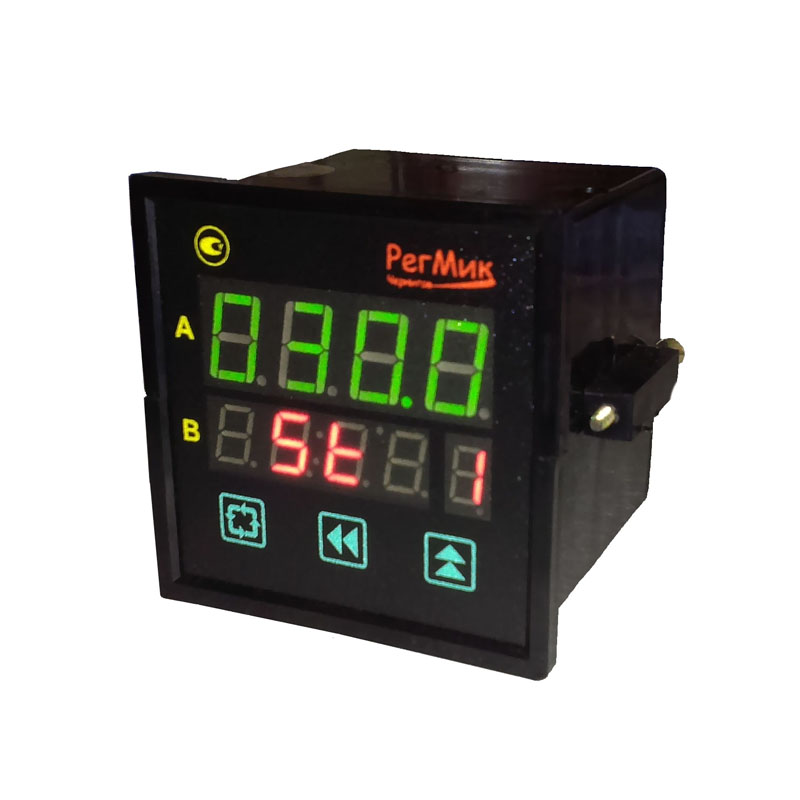

Прибор РД4 имеет компактный пластиковый корпус с прямоугольными формами. Передняя часть снабжена панелью управления, включающей два дисплея, индикаторы состояния, клавиши настройки. На заднюю часть вынесены клеммные разъемы для подключения источника питания, датчиков и управляемой нагрузки. Прибор снабжен разъемом RS-485 для передачи данных на ПК. Монтаж прибора осуществляется в щитовой установке. Функционирование устройства обеспечивает выстроенный микроконтроллер.

Регмик обозначило такую маркировку

Регулятор РД4

Допустимое отклонение напряжения питания, %

±10,0 от 220 Вольт

Мощность, потребляемая устройством, Вт

8,0

Степень защиты корпуса устройства

IP20

Заданное значение (уставка), °С

От -999,0 до +9999,0

Гистерезис, °С

От 0 до 999,9

Границы полей допуска, °С

От -999,0 до +9999,0

Диапазон смещения характеристики преобразования, °С

От -99,9 до 999,9

Диапазон наклона характеристик преобразования

От 0,001 до 9,999

Диапазон цифрового фильтра

От 0,1 до 999,9

Количество периодов измерения (время усреднения)

От 0 до 9

Период измерения, сек.

2,0

Время задержки вкл./выкл. выходного устройства, сек

От 0 до 255,0

Уровень мощности импульсного сигнала, %

От 0 до 100

Период индикации измеренной величины, сек

От 1 до 99,0

Допустимая погрешность измерения, %

±0,5

Параметры нагрузочной способности выходных устройств:

 - реле эл.магнитное

 - симисторная оптопара

 - транзисторная оптопара

 - симистр силовой



2 А, 220 В

100 мА, 220 В

150 мА, 80 В

2 А, 220 В

Диапазон допустимой температуры окружающей рабочей среды, °С

От +5,0 до +50,0

Изделие сделано с габаритами

72х72х90 мм

Вес Вашего заказа

Без коробки 0,5 кг
