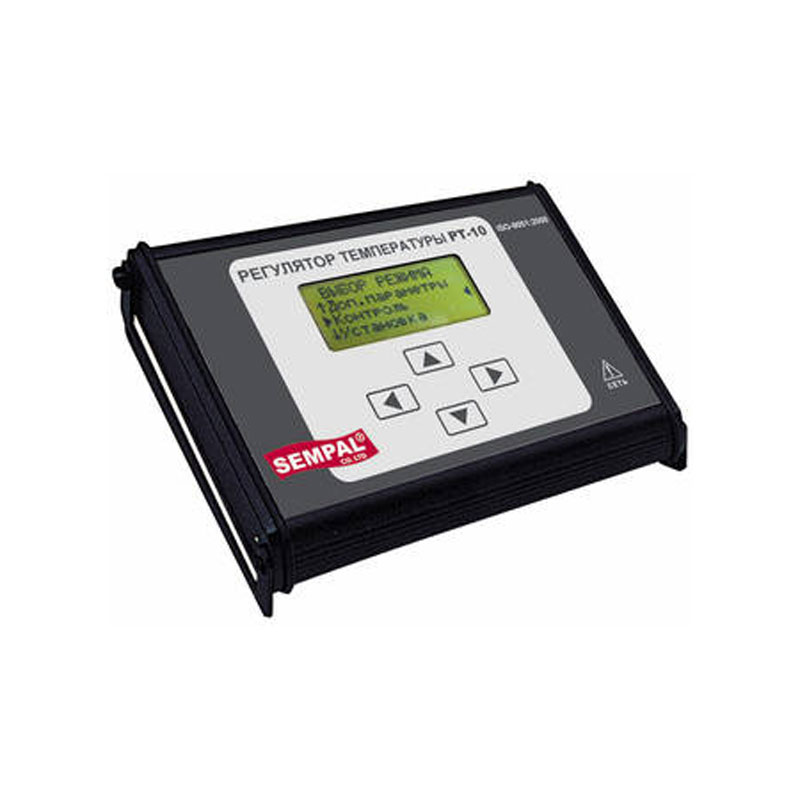

Регулятор РТ-10

Регулятор текущей температуры РТ-10 относятся к устройствам позволяющим контролировать и полностью регулировать режим температурных процессов в любой системе со снабжением горячей воды и отопления.

Общая информация

В зависимости от исполнения регулятор РТ-10 приобретается с одним или двумся независимыми каналами для выполнения регулировок. Канал регулирования позволяет по запрограммированным графикам выполнять контроль температуры, при необходимости совершать ее корректировку, так же наблюдается зависимость от любого изменения температуры внешней среды, а также устанавливать граничный уровень температуры теплоносителя. Каждый из двух каналов может независимо, по собственному графику и алгоритму, выполнять управление и контроль температурных режимов.

Функциональное использование

Одноканальная модификация регулятора применяется для использования в одноконтурной системе – это может быть либо система отопления, либо горячего водоснабжения.

Двухканальные устройства могут использоваться для параллельной работы с двумя независимыми контурами. Это может быть комплекс из систем для отопления или подачи горячей воды.

Конструкционные особенности и эксплуатация регулятора

РТ-10 состоит из трех основных блоков: электронный блок управления и преобразования, блок исполнительных механизмов, термопреобразователи сопротивления. Электронный блок поддерживает возможность получения и обработки сигналов по двум каналам измерения, каждый из которых используется для контроля за температурой, так же можно управлять рабочим процессом насоса из системы водо- или теплоснабжения. Процесс управления насосом основан на формировании управляющих импульсов для управляющих механизмов, отвечающих за контроль работы насоса. Процесс измерения температур основан на использовании термопреобразователей, которые осуществляют контроль температурных значений в контуре, где производится регулирование, обратном и подающем трубопроводе.

Интервал измеряемых температур:

- теплоноситель:

- внешний воздух:



00С ÷ +1600С

-600С ÷ +600С

Предел допускаемой погрешности при измерении температур:

9·10-3·|T|+1,05
тут Т – измеряемая температура

Преобразовывая сигналы, блок может ошибаться на :

±0,40С

Цена деления индикатора:

±0,10С

Используемый термопреобразователь:

платиновый

Применяемые типы интерфейсов:

Марка RS-232; марка RS-485

Уровень защищенности корпусного отделения:

IP65

Напряжение при подаче питания:

~24 Вольта, 50Гц
