Регулятор двухпозиционный восьмиканальный РД8 – это прибор измерения, выполняющий прием и обработку электрических сигналов с выхода термодатчиков. Результаты обработки отображаются на цифровых индикаторах и используются для управления по двухпозиционному или многопозиционному принципу температурным режимом контролируемых объектов.

Назначение

Регулятор РД8 встраивается в разные виды контрольного оборудования, участвующего в технологических процессах, протекающих в:

  • промышленной,
  • сельскохозяйственной,
  • коммунальной

отраслях, позволяя:

  • измерять температуру,
  • отображать результаты измерений на цифровом дисплее,
  • регулировать температурные параметры объектов по различным принципам,
  • деактивировать процесс регулировки температуры через заданное время,
  • выполнять индикацию текущего режима измерения,
  • управлять выходными устройствами,
  • передавать информацию по интерфейсу RS485,
  • формировать сигнал при неправильной работе,
  • программировать параметры преобразования.

Устройство и работа

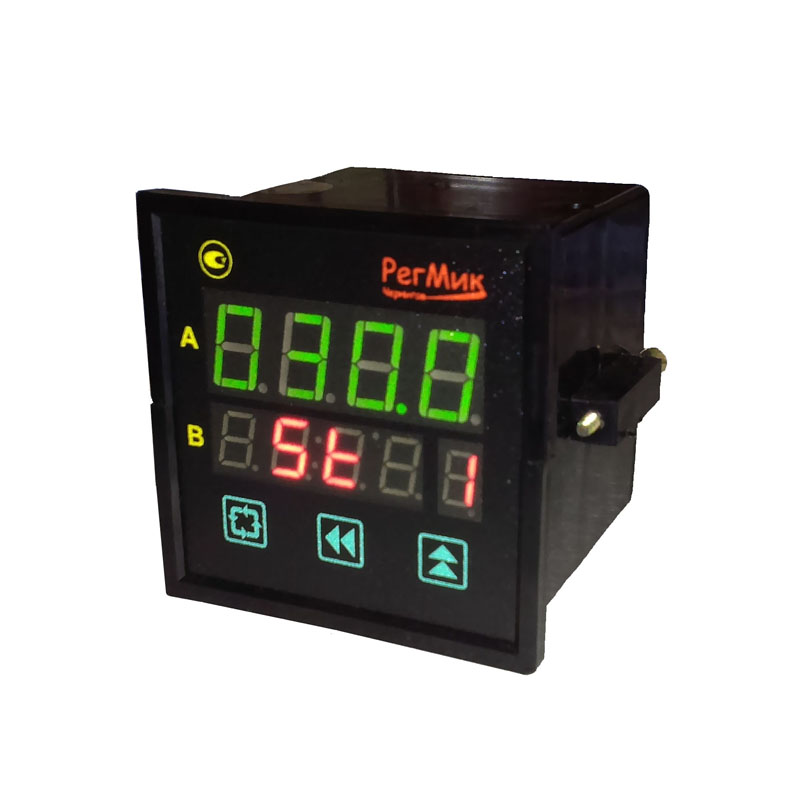

Корпус регулятора двухпозиционного восьмиканального РД8 изготовлен из пластикового материала. Конструкция корпуса предназначена для щитового крепления.

На передней панели расположены:

  • цифровые индикаторы (2 четырехразрядных, 1 одноразрядный),
  • кнопки управления и настройки.

На задней панели РД8 расположены клеммы для подключения:

  • датчиков,
  • информационного интерфейса RS485,
  • цепей электропитания.

Датчики подключаются к входу инструментального усилителя, с выхода которого электрический сигнал поступает на контроллер. Оцифрованный и обработанный сигнал выводится на индикаторы и используется для управления исполнительными устройствами. Предусмотрена генерация сигнала «Ошибка» при:

  • обрыве или КЗ в датчике,
  • выходе измеряемой температуры за установленный диапазон,
  • некорректном вводе параметров,
  • выявлении несоответствия при калибровке.

Полная расшифровка названия

Регулятор двухпозиционный восьмиканальный РД8

Питающее постоянное напряжение

(12/24) В

Питающее переменное напряжение

220 В

Погрешность питающего напряжения

±10%

Мощность потребления электроэнергии

6 Вт

Измерительные пределы

-999÷9999

Уставка температуры

-999÷9999

Пределы поля допуска

-999÷9999

Смещение преобразовательной характеристики

-99,9÷999,9

Наклон преобразовательной характеристики

0,001÷9,999

Ширина полосы фильтра

0,1÷999,9

Длительность усреднения (число измерительных периодов)

0÷9

Длительность выходного сигнала

(0÷255) секунд

Измерительный период

2 секунды

Период индикации

(1÷99) с

Номер прибора в сети

0÷255

Номер управляемого устройства

0÷255

Размер РД8

90х72х72 мм

Масса

0,5 кг
