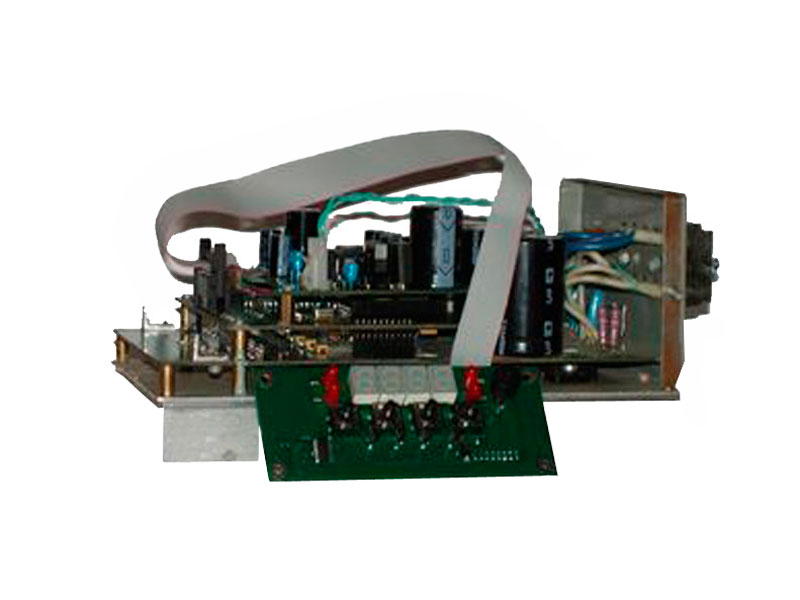

Регулятор соотношения частотный РСЧ

Average: 6 (1 vote)

Регулятор РСЧ предназначен для регулирования количества воздуха подаваемого в горелочное устройство для поддержания соотношения "топливо-воздух", изменением частоты вращения асинхронного трехфазного электродвигателя вентилятора. Количество воздуха подаваемого в горелочное устройство зависит от положения регулирующего органа топлива и программируется во время режимной наладки для восьми значений (точек) соотношения "топливо-воздух".

Функциональные возможности

Регулятор выполняет следующие функции:

  • автоматическое управление частотой вращения асинхронного трехфазного электродвигателя вентилятора по сигналу датчика положения регулирующего органа топлива (изменение сопротивления потенциометра).
  • автоматическую установку максимальной частоты вращения электродвигателя вентилятора по внешнему дискретному сигналу, независимо от текущего значения положения регулирующего органа топлива.
  • индикацию текущего состояния регулятора на четырехразрядном цифровом и светодиодных индикаторах.
  • настройку параметров работы регулятора с помощью кнопок управления во время режимной наладки.
  • корректирующую подстройку с помощью кнопок управления во время работы, значения частоты вращения электродвигателя для восьми значений (точек) положения регулирующего органа топлива.
  • регулятор обеспечивает аварийное отключение (защиту) электродвигателя при следующих аварийных ситуациях:
  • перегрузка электродвигателя;
  • короткое замыкание внешних цепей регулятора;
  • обрыв фаз и/или перекос фаз;
  • пропадание напряжения питания силового модуля.
  • звуковую и световую сигнализацию останова электродвигателя при срабатывании аварийной защиты.
  • регулятор обеспечивает формирование дискретного сигнала для внешних устройств сигнализации при срабатывании аварийной защиты.
  • регулятор обеспечивает плавный пуск и останов электродвигателя
Технические характеристики

Электропитание регулятора

от сети переменного трехфазного тока напряжением, В, 380 ±38 частотой, Гц, 50 ±1

Потребляемая мощность при номинальном питающем напряжении и максимальной нагрузке на валу электродвигателя, не более 5 % от мощности нагрузки, В•А,

75,0

Номинальный ток регулятора, (М= const), А,

4,0

 Номинальная мощность электродвигателя, кВт, не более,

1,5

Габаритные размеры регулятора, мм, не более,

100 х 130 х 270

Масса регулятора, кг, не более,

5

Способ включения обмоток электродвигателя "звезда"



Входные сигналы регулятора



Дискретный сигнал - замкнутое или разомкнутое состояние контактов, коммутирующих напряжение постоянного тока, В,

+24 ±1

Аналоговый сигнал - изменение сопротивления потенциометра. Значение сопротивления потенциометра, Ом,

от 100 до 10000

Характеристика изменения сопротивления линейная

А

Напряжение переменного тока, количество фаз, ед,

3

Выходные сигналы блока

1,5

Дискретный сигнал - в виде изменения состояния контактов реле.



Контакты реле обеспечивают коммутацию переменного тока



  • частотой, Гц,

50 ±1

  • действующим значением напряжения, В, не более,

128

  • действующим значением тока, А, не более,

0,5

Напряжение переменного тока, количество фаз, ед,

3

Диапазон изменения частоты переменного трехфазного электрического тока на выходе регулятора, Гц,

от 1 до 50

Дискретность задания (регулирования) частоты, Гц,

0,1

Диапазон изменения действующего напряжения переменного трехфазного электрического тока на выходе регулятора, В,

от 38 до 380

Дискретность регулирования напряжения, %,

1

Диапазон изменения стартовой, мощности подаваемой на электродвигатель при пуске, в % от номинальной мощности электродвигателя,

от 1 до 50

Скорость нарастания или убывания частоты, при пуске, останове или изменении скорости вращения двигателя, Гц/с,

от 1 до 25
