Описание

Регулятор частоты вращения РСВ-2-ТК представляет собой устройство, используемое для мониторинга, измерений и регулирования частоты вращения валов разнообразных механизмов по установленному закону. Это осуществляется посредством измерений сигналов от датчиков частоты с последующим формированием управляющих токовых сигналов.

Особенности частотных регуляторов РСВ-2-ТК

  • Осуществлять настройку регуляторов можно с помощью выносного пульта управления или посредством ПК через коммутационный интерфейс RS485;
  • Поддерживается возможность обмена измерительными данными через протокол modbusrtu;
  • Возможность визуализации измерительных данных на цифровом 5-разрядном дисплее;
  • Конструкция прибора предусматривает его крепление на 35-миллиметровую DIN-рейку.

Конструкционные особенности

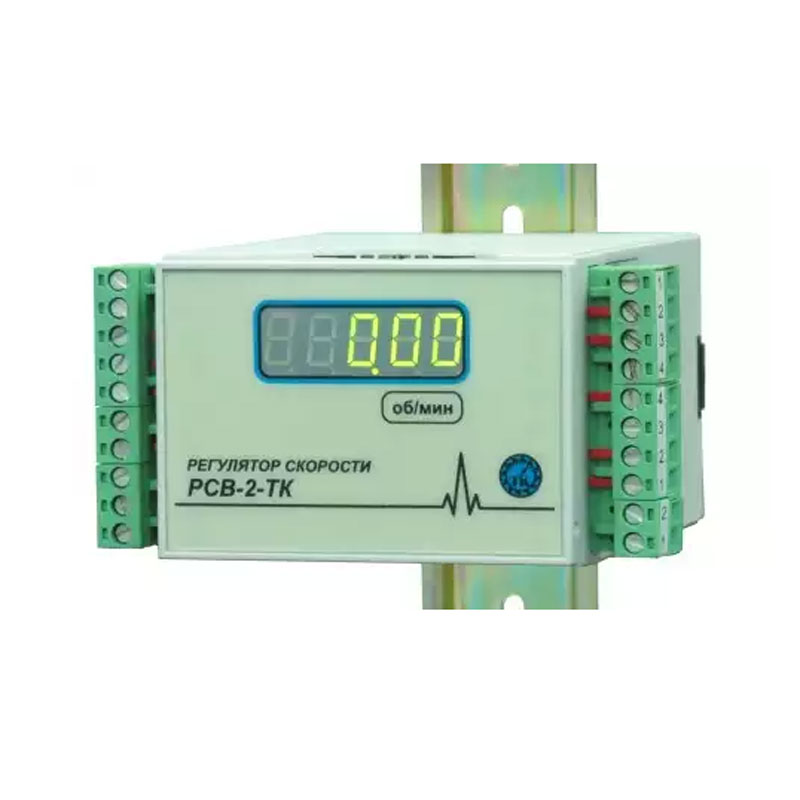

Регулятор РСВ-2-ТК выполнен в виде пластикового корпусного электронного узла, надежно защищенного от проникновения влаги и пыли – степень защищенности IP40. Для подключения к прибору датчиков используются винтового типа клеммы. Визуализация значений частоты происходит посредством светодиодного индикатора, который способен высвечивать цифры с размером высоты знака в 9 миллиметров.

В качестве рабочих датчиков применяют бесконтактные выключатели индуктивного типа, которые способны формировать на выходе импульсы напряжения (постоянный ток). Размер амплитуды импульса составляет от 8 В до 30 В, а его продолжительность равна 100 мкс.

Работа с частотным регулятором

Получая сигналы с частотных датчиков, прибор обеспечивает возможным формировать управляющий сигнал, который имеет следующие параметры: 0..40 В или 0..20 мА. Управляющий сигнал может генерироваться в соответствии с так называевым "П"-законом или с использованием линейного закона. Последний режим работы используется для диагностики возможных неисправностей в цепи датчика. Процесс перехода от первого закона регулирования на другой, может осуществляться в автоматическом режиме.

В качестве дополнительной функции, в устройстве реализована система сигнализирования, которая оповещает о достижении величины контролируемого параметра предельно установленного значения.

Характеристики

Величина питающего регулятор напряжения:

=24 В

Показатель потребляемой устройством мощности:

4 ВА

Значение промежутка регулирования с которой совершается частота вращения вала:

от 10 до 6500 мин-1

Число меток для регулирования частоты:

от 1 до 130

Величина младшего разряда на цифровом исполнении индикатора:

0,1; 1

Скорость обмена через порт RS485:

38.4 Кбит/с

Габаритные размеры:

105х52х110 мм
