Регулятор Р-ТК-1 представляет собой устройство, используемое для измерений, контроля и регулирования параметров, выполняемых технологических процессов в соответствии с установленным ПИ-законом посредством регулирующих сигналов.

Предложенный регулятор позволяет обеспечивать измерение с последующим преобразованием входных унифицированных токовых сигналов, которые характеризируют измеряемую величину. Также устройство позволяет получать и преобразовывать сигналы, поучаемые с температурных датчиков типа термопара или термоэлектрический преобразователь.

Особенности регулятора Р-ТК-1

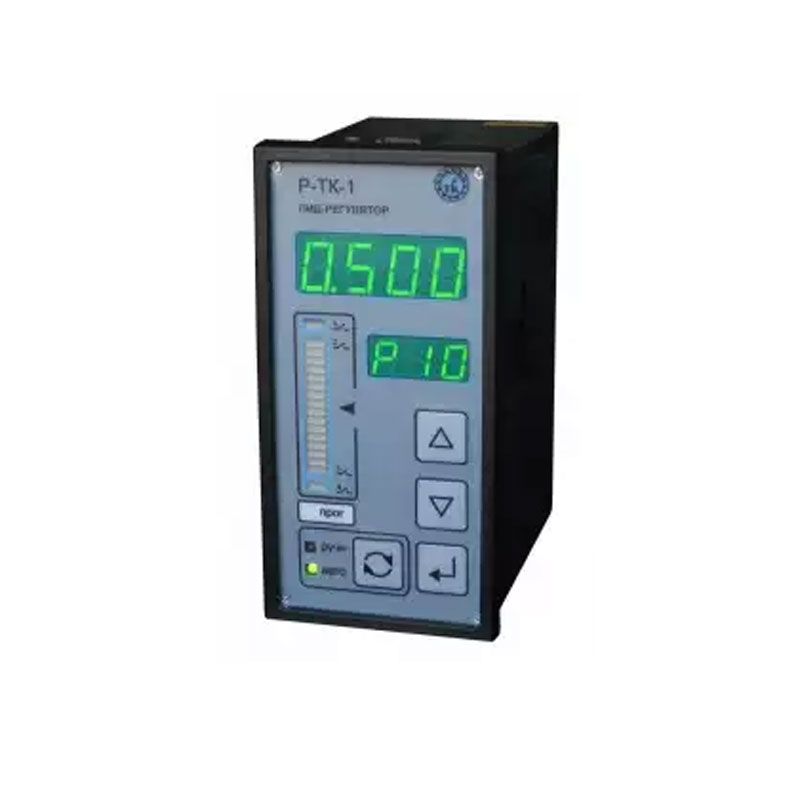

Цифровой регулятор Р-ТК-1 реализован в виде корпусного устройства, которое может монтироваться в измерительном щите. На передней панели прибора расположены цифровые и линейные индикаторы, которые отображают величину измеряемого сигнала. На индикаторы Р-ТК-1 выводится следующая информация: значение задания, величину управляющего воздействия в %, показатель регулируемой величины, а также относительное значение регулируемой величины.

Для подключения используемых датчиков может использоваться трех- или четырехпроходная схема. Для корректной работы термопар регулятор использует встроенный датчик, который контролирует температуру холодных концов термопары. Для питания подключенных датчиков используется дополнительный выход с постоянным напряжением 24 В.

Конструкцией прибора дополнительно предусмотрена встроенная сигнализация, благодаря которой можно сигнализировать о достижении контролируемыми величинами (до 4-х) предельных значений.

Работа с прибором

Предложенный цифровой регулятор поддерживает работу в автоматическом или ручном режиме. Полученный от датчиков сигнал преобразуется с помощью встроенного модуля по линейному или корнеизвлекательному алгоритму. Исходя из полученного сигнала, формируется управляющий импульс в виде унифицированного токового сигнала или ШИМ-сигнала. Параметры этого импульса можно наблюдать на цифровых индикаторах, расположенных на лицевой панели. С целью ограничить значение величины управляющего импульса используется встроенная система ограничения скорости возрастания управляющего воздействия.

Величина питающего напряжения:

для переменного тока:

220 В, 50 Гц

для постоянного тока:

24 В

Показатель потребляемой мощности:

10 ВА

Габаритный размер:

74х144х120 мм

Монтажный размер:

68х137х140 мм

Степень защищенности:

IP41
