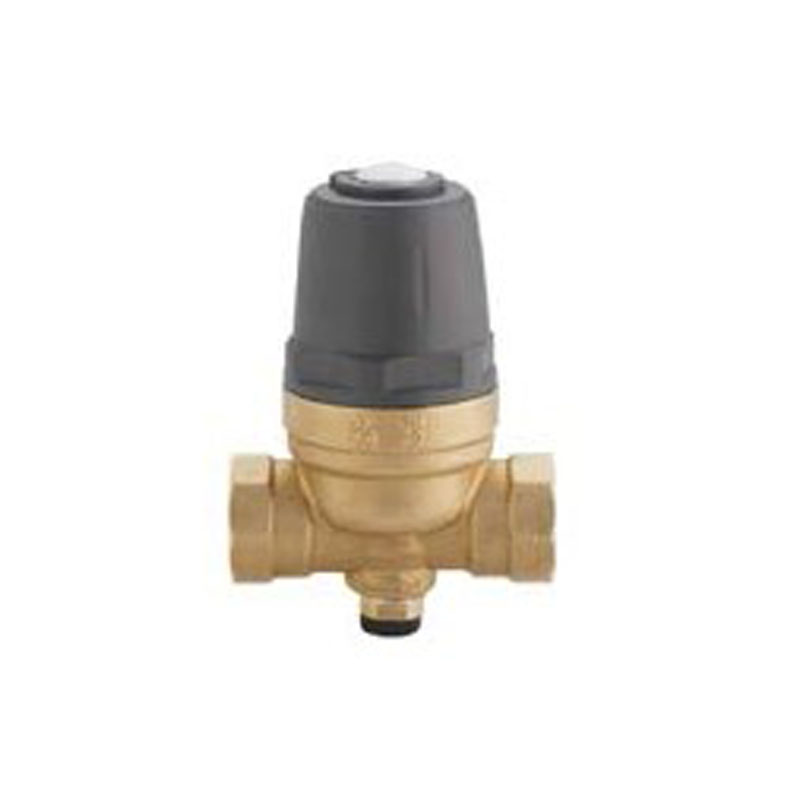

Редукторы давления GP2282

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Редукторы давления GP2282 предназначены для стабилизации давления на выходе, независимо от изменений величины давления на входе.

Преимущества

Обладают следующими достоинствами:

  • затвор изготовлен из синтетического материала с низким коэффициентом трения, чтобы уменьшить образование осадков, являющихся основной причиной неисправностей в работе
  • патрон затвора, заменяемый в блоке, и уплотнительные кольца на корпусе являются съемными, их техобслуживание может производиться без необходимости вынимать редуктор из установки
  • возможность изменения заводской калибровки (для уменьшения давления – отвинтить верхний винт; для увеличения давления – завинтить)
  • серийно на обеих сторонах корпуса редуктора помещаются соединения манометра контроля давления на выходе (внутренняя резьба G 1/4").

Характеристики

Наименование Материал корпуса Максимальное давление на входе Максимальное давление на выходе Номинальный диаметр Максимальная температура
GP2282 латунь 2,5МПа 0,1 - 0,6 МПа DN 15 - 25 80С

Схемы

Рис.1. Чертеж редуктора давления GP2282
Рис.1. Чертеж редуктора давления GP2282

В состав редуктора входит:

  1. защитный колпак
  2. механическая регулировка
  3. пружина
  4. колпачок
  5. патрон затвора: пластмасса, прокладка и мембраны, отток и шайбы
  6. корпус
  7. зажимное кольцо затвора
