Описание

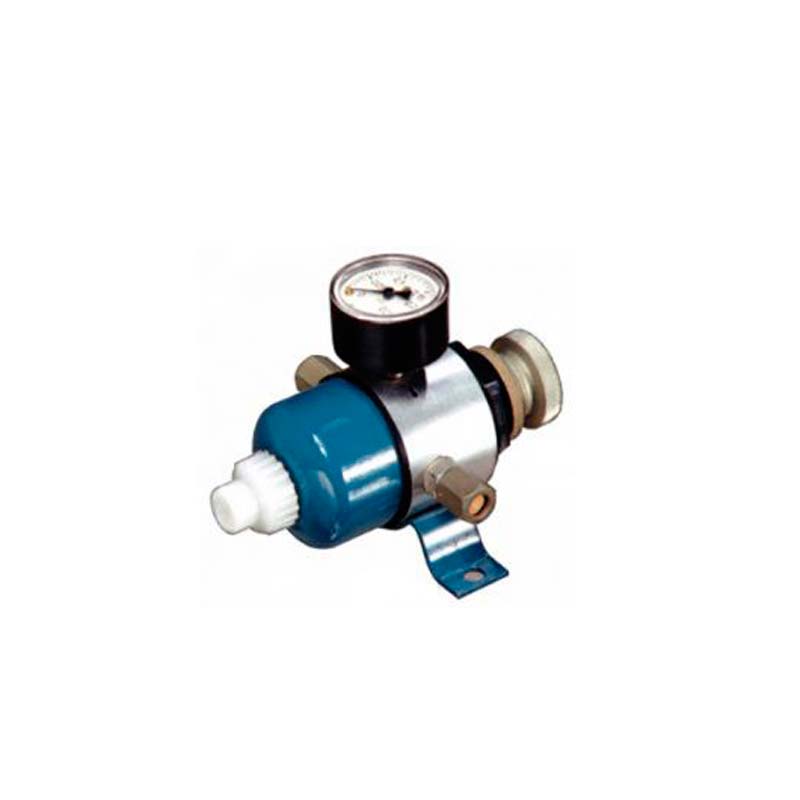

Редуктор давления с фильтром РДФ-4 используется для стабилизации и регулирования давления воздуха в линиях питания приборов и средств автоматизации и очистки его от пыли, влаги и масла.
Принцип действия
Работа редуктора РДФ-4 основан на уравновешивании силы пружины, действующей на мембрану, и силы давления воздуха под мембраной, управляющей работой жёстко связанного с ней клапана.
Питание редуктора осуществляется сжатым воздухом давлением от 0,25 (0,3) до 0,8 МПа (от 2,5 (3) до 8 кгс/см2), класс загрязнённости не ниже 7 по ГОСТ 17433.

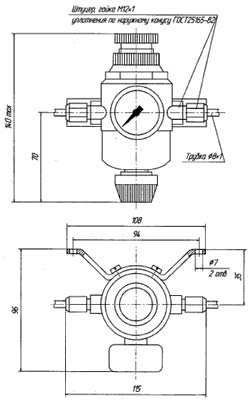

Рис.1. Габаритные размеры редуктора давления с фильтром РДФ-4
Монтаж:
- Редуктор монтируется на панели в вертикальном положении, фильтрующей частью вниз.
- Крепление редуктора осуществляется двумя болтами М6.
- Для присоединения воздушных линий предусмотрены штуцеры с гайками, уплотнение по наружному конусу ГОСТ 25165.
- Трубки к входу и выходу редуктора следует присоединять так, чтобы направление движения воздуха через редуктор совпало с направлением, указываемым стрелкой, выполненной на его основании.
- Монтаж выполняется трубками из материала, стойкого к рабочей и окружающей средам диаметром 8×1 мм.
- Трубки перед подсоединением следует продуть сжатым воздухом.
- При монтаже необходимо обеспечить свободный доступ к регулировочному винту.
- После монтажа редуктора его необходимо настроить на требуемые по условиям эксплуатации параметры.
Характеристики
| Характеристики | Значения | |
| РДФ-4-1-У3, РДФ-4-2-У3, РДФ-4-2-ОР | РДФ-4-3-У3, РДФ-4-4-У3 | |
| Давление питания на входе, МПа (кгс/см2) | от 0,25 до 0,8 (от 2,5 до 8) | от 0,3 до 0,8 (от 3 до 8) |
| Отклонение давления на выходе, МПа (кгс/см2), не более, при изменении: | ||
| Давления питания от min до max | 0,008 (0,08) | 0,012 (0,12) |
| Расхода воздуха от 0,15 до 1,6 м3/ч | 0,01 (0,1) | 0,015 (0,15) |
| Предохранительный клапан срабатывает при превышении выходного давления над установленным на величину, МПа (кгс/см2), не более | 0,06 (0,6) | 0,1 (1) |
| Максимальный расход воздуха, м3/ч | 1,6 | |
| Утечка через предохранительный клапан, м3/ч, не более | 0,1 | |
| Загрязнённость воздуха после редуктора | не ниже I класса | |
| Условия эксплуатации: | ||
| Температура окружающей среды, °С | от -50 до +60 | |
| Атмосферное давление, мм рт. ст. | от 630 до 800 | |
| Относительная влажность воздуха при +35 °С и более низких температурах без конденсации влаги, %, не более | 95 | |
| Загрязненность рабочей среды | не ниже 7 класса для воздуха по ГОСТ 17433 | |
| Степень защиты от влаги и пыли | IP40 (по ГОСТ 14254) | |
| Средняя наработка до отказа, ч, не менее | 25000 | |
| Габаритные размеры РДФ-4, мм, не более | 96×115×140 | |
| Масса, кг, не более: | ||
| РДФ-4-1, РДФ-4-3 | 0,71 | |
| РДФ-4-2, РДФ-4-4 | 0,64 | |
Комплектация
| Наименование | Количество |
| Редуктор давления с фильтром РДФ-4 (исполнение по заказу) | 1 шт |
| Руководство по эксплуатации | 1 экз |
| Этикетка | 1 экз |
Модификации
| Исполнение | Обозначение | Диапазон регулирования давления на выходе, МПа (кгс/см2) | Исполнение по защищённости от воздействия окружающей среды | Комплектность |
| РДФ-4-1-У3 | 5Д2.955.005 | от 0,02 (0,2) до 0,2 (2) | обыкновенное | с манометром типа М 1/4 |
| РДФ-4-2-У3 | 5Д2.955.005-01 | без манометра | ||
| РДФ-4-2-ОР | 5Д2.955.005-02 | устойчивое к воздействию воздуха с содержанием сероводорода до 3 мг/м3 | без манометра | |
| РДФ-4-3-У3 | 5Д2.955.005-03 | от 0,02 (0,2) до 0,25 (2,5) | обыкновенное | с манометром типа М 1/4 |
| РДФ-4-4-У3 | 5Д2.955.005-04 | без манометра |
