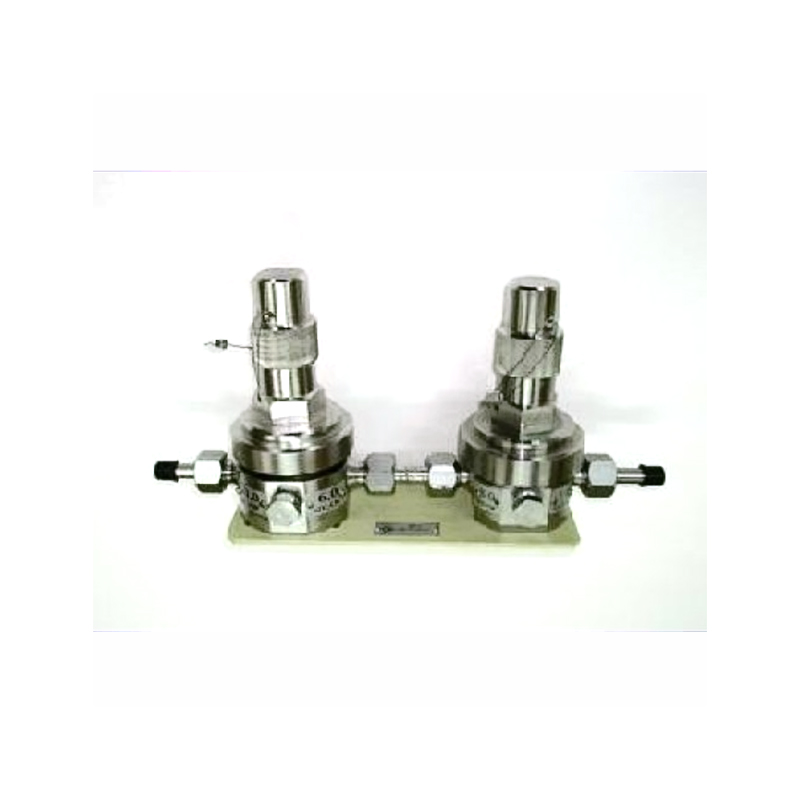

Двухступенчатый редуктор ДР-301

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Двухступенчатый редуктор ДР-301 предназначен для редуцирования и поддержания постоянного давления газа в линии после редуктора.

Область применения

Технологические аппараты химической, нефтехимической, газовой, металлургической и других отраслей промышленности.

Принцип действия

Принцип действия редуктора ДР-301 заключается в поддержании постоянного заданного давления газов и газовых смесей на выходе редуктора за счет сохранения равновесия между усилием давления газа на мембрану и усилием пружины настройки в каждой из двух ступеней.

Монтаж

  • Редуктор закрепляется по месту с помощью кронштейна тремя болтами М8.
  • Входную линию ДР-301 монтируют трубкой Ø8x1 мм, выходную - трубкой Ø10x1 мм из стали 12Х18Н10Т. Трубки привариваются к ниппелям редуктора, изготовленных также из стали 12Х18Н10Т.
  • Направление потока газа должно совпадать с нанесенной на корпусе стрелкой.

Условия эксплуатации

  • температура окружающего воздуха от 0 до 50 °C;
  • относительная влажность воздуха до 100 %.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

При заказе редуктора необходимо оговорить:

  • максимальное рабочее давление на входе в редуктор;
  • номинальное рабочее давление на входе в редуктор;
  • минимальное рабочее давление на входе в редуктор;
  • требуемое давление настройки на выходе первой ступени редуктора;
  • требуемое давление настройки на выходе редуктора;
  • требуемое давление настройки клапана сброса;
  • расход газа при настройке.

Пример записи при заказе двухступенчатого редуктора ДР-301 с герметичным клапаном сброса, с максимальным рабочим давлением на входе в редуктор 8 МПа (80 кгс/см2), номинальным рабочим давлением – 6 МПа (60 кгс/см2), минимальным рабочим давлением – 4 МПа (40 кгс/см2), давлением настройки на выходе первой ступени - 0,8 МПа (8 кгс/см2), давлением настройки на выходе редуктора 0,12 МПа (1,2 кгс/см2), давлением настройки клапана сброса 0,9 МПа (9 кгс/см2), расходом газа при настройке Qнастр = 10 м2/ч:

  • "Двухступенчатый редуктор ДР-301-Г, Рвх max = 8 МПа (80 кгс/см2), Рвх.ном = 6 МПа (60 кгс/см2), Р вх.min = 4 МПа (40 кгс/см2), Рнастр I = 0,8 МПа (8 кгс/см2), Рнастр II = 0,12 МПа (1,2 кгс/см2), Рсбр = 0,9 МПа (9 кгс/см2), Qнастр = 10 м3/ч".

Характеристики

  • Параметры контролируемой среды:
    • агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и резинотканевой пластины ТМКЩ ГОСТ 7338-90;
    • температура: от 5 до 50 °C.
  • Давление на входе редуктора: от 1,0 до 15 МПа (от 10 до 150 кгс/см2).
  • Величина максимального рабочего давления на входе редуктора оговаривается при заказе. Если давление в заказе не оговаривается, то редуктор выпускается на входное максимальное рабочее давление 6,5 МПа (65 кгс/см2).
  • Давление газа после первой ступени редуктора устанавливается в пределах 0,15 - 1,0 МПа (1,5 - 10 кгс/см2), при этом входное рабочее давление должно быть не ниже полуторакратного выходного давления.
  • Примечание: Если в заказе не оговорено давление после первой ступени редуктора, то оно устанавливается равным 0,6 МПа (6 кгс/см2).
  • Вторая ступень редуктора работает при давлении на входе от 0,15 до 1,0 МПа (от 1,5 до 10 кгс/см2).
  • Давление газа после второй ступени, т.е. на выходе редуктора, настраивается изготовителем по заказу из диапазона от 10 ÷ 150 кПа (0,1 - 1,5 кгс/см2), при этом входное рабочее давление второй ступени должно быть не ниже полуторакратного выходного давления.
  • Пропускная способность редуктора при давлении на входе 10 кгс/см2 и давлении на выходе 1,0 кгс/см2 - не менее 10 м3/ч.
  • При изменении давления газа на входе в редуктор на ± 5 МПа (± 50 кгс/см2) давление после него изменяется не более чем на ± 15 кПа (± 0,15 кгс/см2) от установленного при расходах 1 - 10 м3/ч ( по воздуху ).
  • Клапан сброса первой ступени редуктора настраивается на давление, указанное в заказе, а при отсутствии требований в заказе - на давление, превышающее давление настройки редуктора на 0,12 МПа (1,2 кгс/см2).
  • Срабатывание клапана сброса происходит в интервале давлений от 90 до 130 % давления настройки клапана.
  • По защищенности от воздействия окружающей среды редуктор относится к исполнению, защищенному от попадания внутрь пыли, воды и защищенному от агрессивной среды по ГОСТ Р 52931-2008.
  • Ресурс работы редуктора до заводского ремонта: 30000 ч.
  • Масса редуктора: не более 5,3 кг.

Схемы

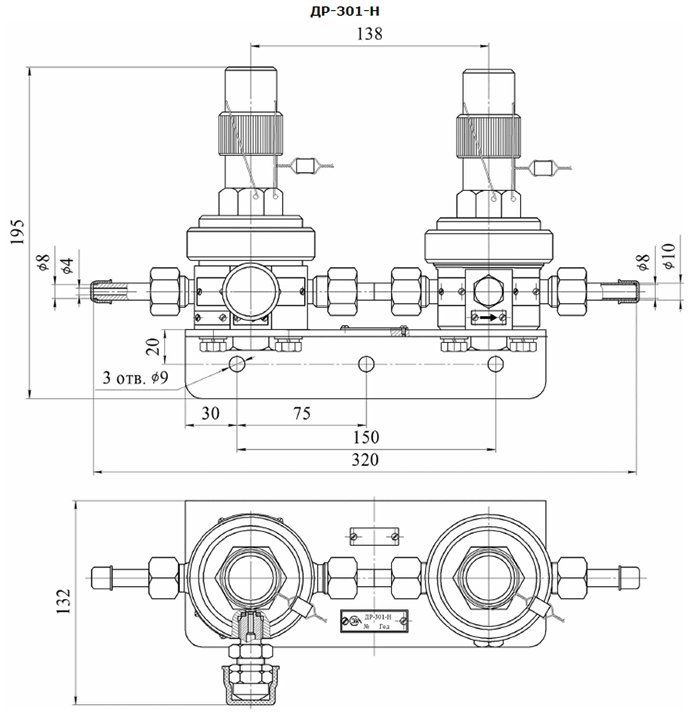

"Габаритные и установочные размеры редуктора ДР-301-Н"

Габаритные и установочные размеры редуктора ДР-301-Н

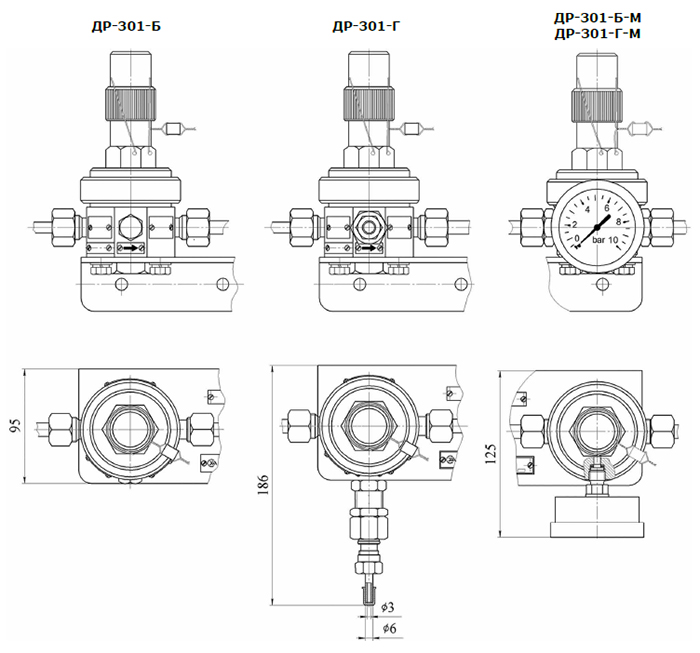

"Габаритные и установочные размеры редукторов ДР-301-Б ДР-301-Г ДР-301-Б-М ДР-301-Г-М"

Габаритные и установочные размеры редукторов ДР-301-Б ДР-301-Г ДР-301-Б-М ДР-301-Г-М

Комплектация

В комплект поставки входят:

  • редуктор ДР-301 (исполнение в соответствии с заказом) - 1 шт.
  • комплект монтажных частей – 1 компл.
  • руководство по эксплуатации - 1 экз.
  • паспорт - 1 экз.

Модификации

Модификация редуктора Наличие и тип клапана сброса
ДР-301-Б без клапана сброса
ДР-301-Н с негерметичным клапаном сброса
ДР-301-Г с герметичным клапаном сброса
ДР-301-Б-М без клапана сброса с манометром
ДР-301-Н-М с негерметичным клапаном сброса и манометром
ДР-301-Г-М с герметичным клапаном сброса и манометром
