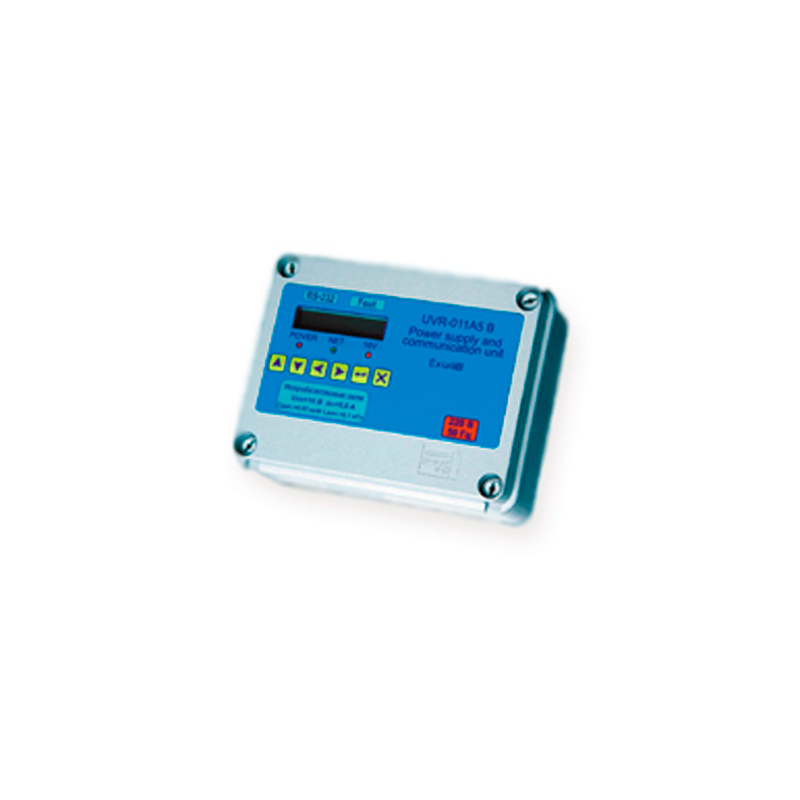

Расходомер-счетчик УВР-011А5

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Расходомер-счетчик УВР-011А5 предназначен для измерения скорости потока, объемного расхода и объема жидкости, транспортируемой по напорным трубопроводам круглого сечения в прямом или обратном направлении.

Область применения

Счетчики могут применяться как в автономном режиме, так и под управлением ЭВМ в составе автоматизированных систем управления (АСУ). Объемный расход вычисляется умножением скорости потока на площадь поперечного сечения трубопровода.

Стационарные расходомеры-счётчики ультразвуковые УВР-011А5 повышенной точности, применяются для учета химических и нефтепродуктов.

Устройство и принцип действия

Расходомеры-счётчики выполняют измерения в одном трубопроводе. Результаты измерений выдаются в ЭВМ, а также выводятся в виде импульсной последовательности. Счетчик обеспечивает вывод измерительной, диагностической и справочной информации через последовательный интерфейс.

Счетчик УВР-011А5 обеспечивает измерение объемного расхода при использовании измерительных секций с внутренним номинальным диаметром (DN) от 100 до 300 мм.

Характеристики

Технические характеристики
Параметры Внутренний диаметр трубопровода,мм
100 150 200 250 300
Погрешность измерения расхода, % не более:
±0.15 % в диапазоне расходов, м3 280-140 600-30 1200-600 1800-900 2500-1250
±0.25 % в диапазоне расходов, м3 140-28 300-60 600-120 900-18 1250-25
Повторяемость, % 0,04
Диапазон рабочих температур ИС, °С -30…+150
Рабочее давление, МПа 1,6; 6,3; 10
Напряжение питания, В 220
Расстояние между ИС и БПС, и не более 150
