Описание

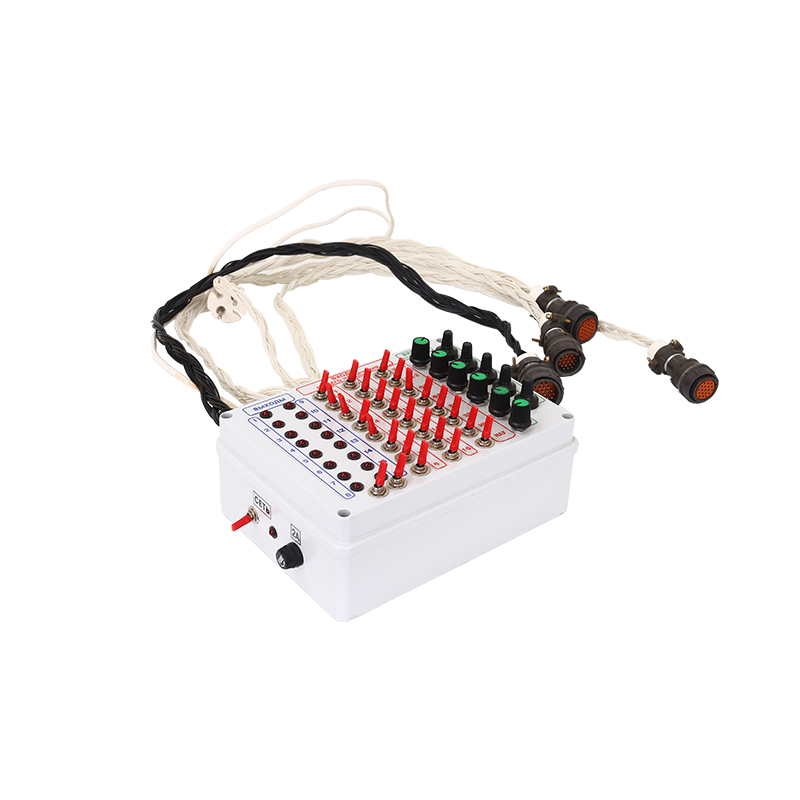

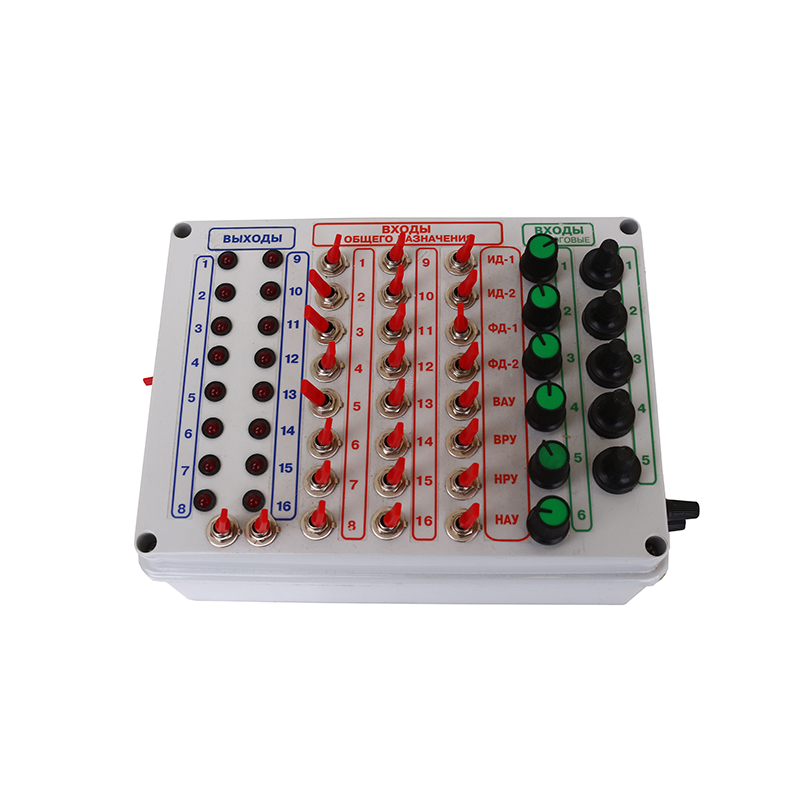

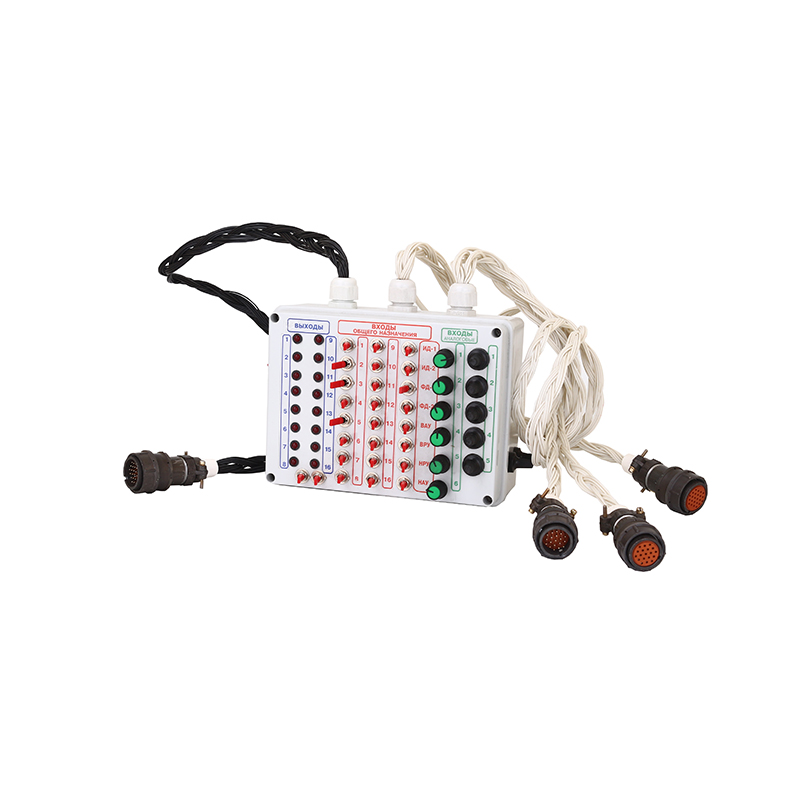

Пульт ПКР-1 используется совместно с блоком БАУ-ТП-1, блоком "АЛЬФА-М XXI" и до блока "АЛЬФА-М". Устройство внешне представляет закрытый тип бокса с четырьмя жгутами, а также сетевым шнуром. Все управление, для максимального удобства пользования, выведены на лицевую панель. Сбоку располагается предохранитель и выключатель.
Назначение
Пульт ПКР-1 разработан для осуществления задач:
- получения общей информации с остальных блоков, соединенных с ним;
- проведения контроля пламени;
- измерения уровня воды;
- сбор информации с датичков температуры;
Особенности
Устройство отличается широкими возможностями для настройки и предварительной проверки правильности данных, получаемых различными входами. Использование различных программ позволяет настроить данное устройство для использования совместно с различными блоками.
Дополнительная информация
Подключение устройства к сети необходимо осуществлять только после того, как были состыкованы разъемы используемых блоков и пульта. При рабочих манипуляциях с блоком "АЛЬФА-М" и проведении теста работоспособности, необходимо отключить ПКР-1 после прохождения всех видов проверки.
Характеристики
- устройство может работать от розетки 220В с использованием сетевого шнура, идущего в комплекте;
- в нашем пульте используется до 16 дискретных входов, обозначенных красным цветом;
- для контроля пламени используются каналы ионодатчиков и фотодатчиков;
- для замера воды может использоваться специальная мерная колонка, учитывающая верхний рабочий уровень, нижний рабочий уровень, верхний уровень аварийного типа и нижний уровень аварийного типа;
- в устройстве используется до шести резисторов, связанных с датчиками температуры;
- ПКР-1 имеет до восьми аналоговых входов, отмеченных соответствующей надписью;
- ПКР-1 оборудован необходимым количеством светодиодов, чтобы оповестить о возникновении проблемы на одном из каналов;
- устройство оборудовано звонком аварии, при этом звонок помимо обычного произведенного звукового сигнала, показывает мигающим светодиодом место возникновения проблемы.
