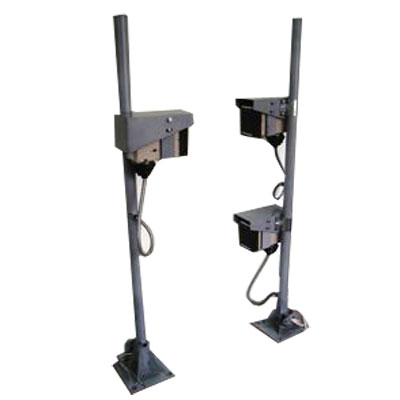

Датчики радиотехнические контроля свободности стрелочных участков РТДС-У УТС 395.00.00.00
Описание
Датчики радиотехнические контроля свободности стрелочных участков РТДС-У УТС 395.00.00.00 (далее по тексту – датчики РТДС-У) предназначены для фиксации наличия отцепов на стрелочных участках сортировочных горок в системах горочной автоматической сигнализации (ГАЦ), могут быть использованы для контроля проезда транспортными средствами определенных участков пути в системах автоматики и сигнализации, а также для контроля наличия отцепов на тормозных позициях в системах автоматического регулирования скорости (АРС).
Датчики РТДС-У заменяют датчики РТД-С и ФЭУ. Проверка датчиков на соответствие их технических параметров требованиям руководства по эксплуатации УТС 395.00.00.00 РЭ проводится с применением стенда проверки датчиков РТДС-У УТС 425.00.00.00.
Условия эксплуатации
Датчики РТДС-У предназначены для работы при температуре окружающего воздуха от минус 45 °С до плюс 55 °С (вид климатического исполнения У (N), категория размещения 1 (эксплуатация на открытом воздухе) по ГОСТ 15150-69).
Датчики РТДС-У сохраняют устойчивую работу в условиях запыленности, тумана, дождя, снега. В модулях датчиков предусмотрен обогрев при низких температурах окружающего воздуха.
| Условное обозначение датчиков | Область применения |
| РТДС1-У | На стрелочных участках сортировочных горок в системах ГАЦ и АРС с использованием одного передатчика (модуль ПРД) и двух приемников (модуль ПРМ) |
| РТДС2-У | Для контроля проезда транспортными средствами определенных участков пути с использованием одного модуля ПРД |
| РТДС3-У | Взамен датчиков типа ФЭУ с использованием одного приемника и одного передатчика |
| РТДС4-У | Для ремонта комплектов датчиков РТДС1-У, РТДС2-У, РТДС3-У |
| РТДС5-У | На стрелочных участках сортировочных горок в системах ГАЦ и АРС с использованием одного передатчика и двух приемников |
| РТДС6-У | Для контроля проезда транспортными средствами определенных участков пути с использованием одного модуля ПРД и одного модуля ПРМ |
| РТДС7-У | Взамен датчиков типа ФЭУ с использованием одного модуля ПРД и одного модуля ПРМ |
| РТДС8-У | Для ремонта комплектов датчиков РТДС5-У, РТДС6-У, РТДС7-У |
Характеристики
- Степень защиты, обеспечиваемая оболочками модулей ПРМ и ПРД, – IP54 по ДСТУ EN 60529:2018.
- Масса модулей ПРД и ПРМ – не более 4,0 кг (каждого модуля).
- Габаритные размеры модулей ПРМ и ПРД – не более 243×190×122 мм (каждого модуля).
- Напряжение питания датчиков РТДС-У – от 10,8 В до 26,0 В от источника переменного тока частотой 50 Гц.
- Мощность, потребляемая датчиками РТДС-У, – не более 6 В·А.
- Режим излучения модуля ПРД датчика РТДС-У – непрерывный, вид модуляции – амплитудная манипуляция.
- Частота модулирующего сигнала:
- (60 ± 6) кГц (для исполнений датчиков РТДС1-У, РТДС2-У, РТДС3-У, РТДС4-У);
- (120 ± 12) кГц (для исполнений датчиков РТДС5-У, РТДС6-У, РТДС7-У, РТДС8-У).
- Мощность излучения модулированного сигнала СВЧ – от 1,5 мВт до 6,0 мВт.
- Напряжение постоянного тока на выходе цепи «Упр. реле» модуля ПРМ на нагрузке 1440 Ом:
- (24 ± 2) В (при затухании в тракте приема-передачи (34,0 ± 0,5) дБ);
- не более 0,5 В (при затухании в тракте приема-передачи более 40 дБ).
- Напряжение постоянного тока на выходе операционного усилителя «Вых. УО» модуля ПРМ – (4,5 ± 0,2) В (при затухании сигнала в тракте приема-передачи (34,0 ± 0,5) дБ).
- Максимальное расстояние между модулями ПРМ и модулем ПРД – 10 м.
- Модули ПРМ и ПРД имеют оптическую сигнализацию наличия модулирующего сигнала.
