Описание

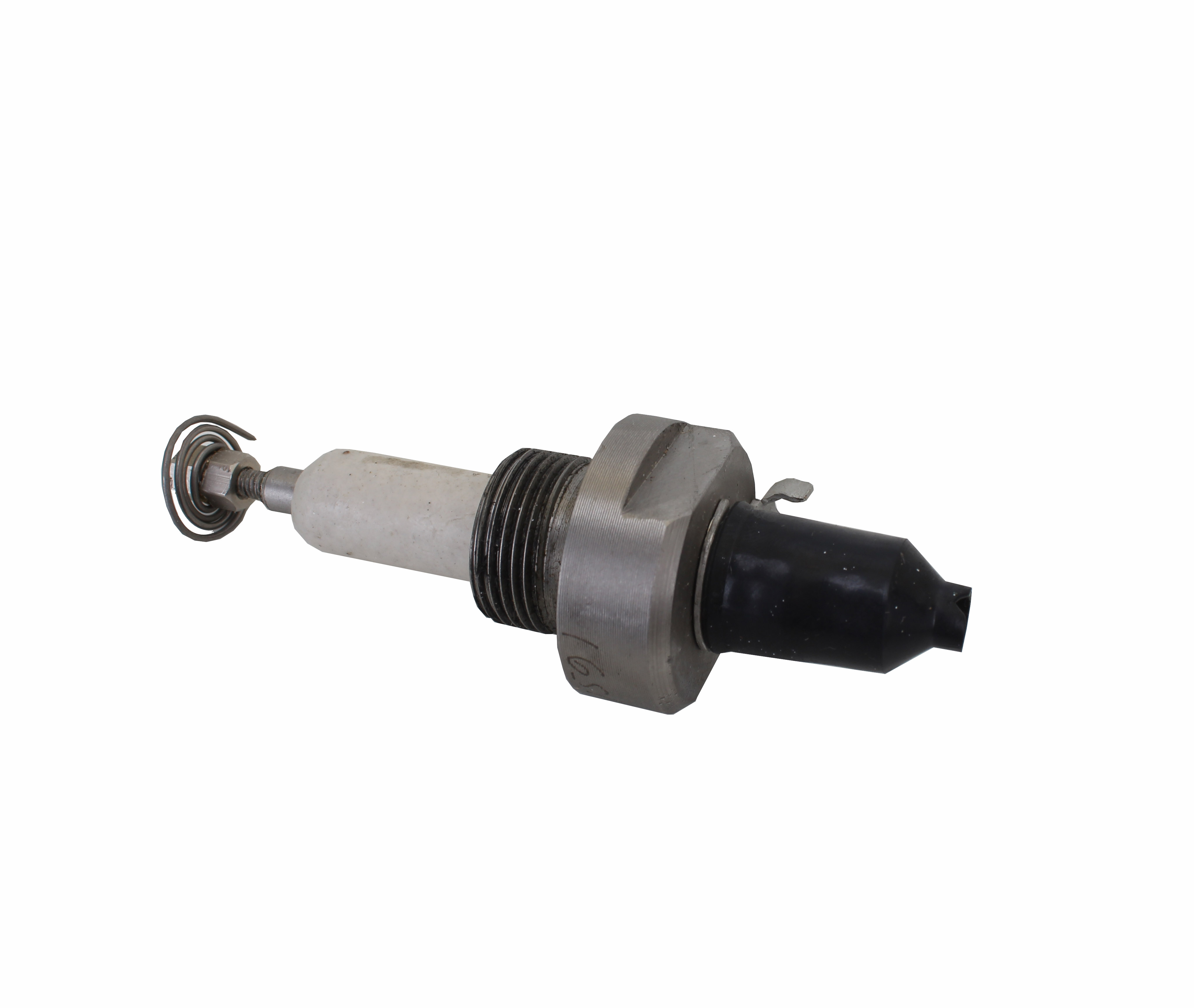

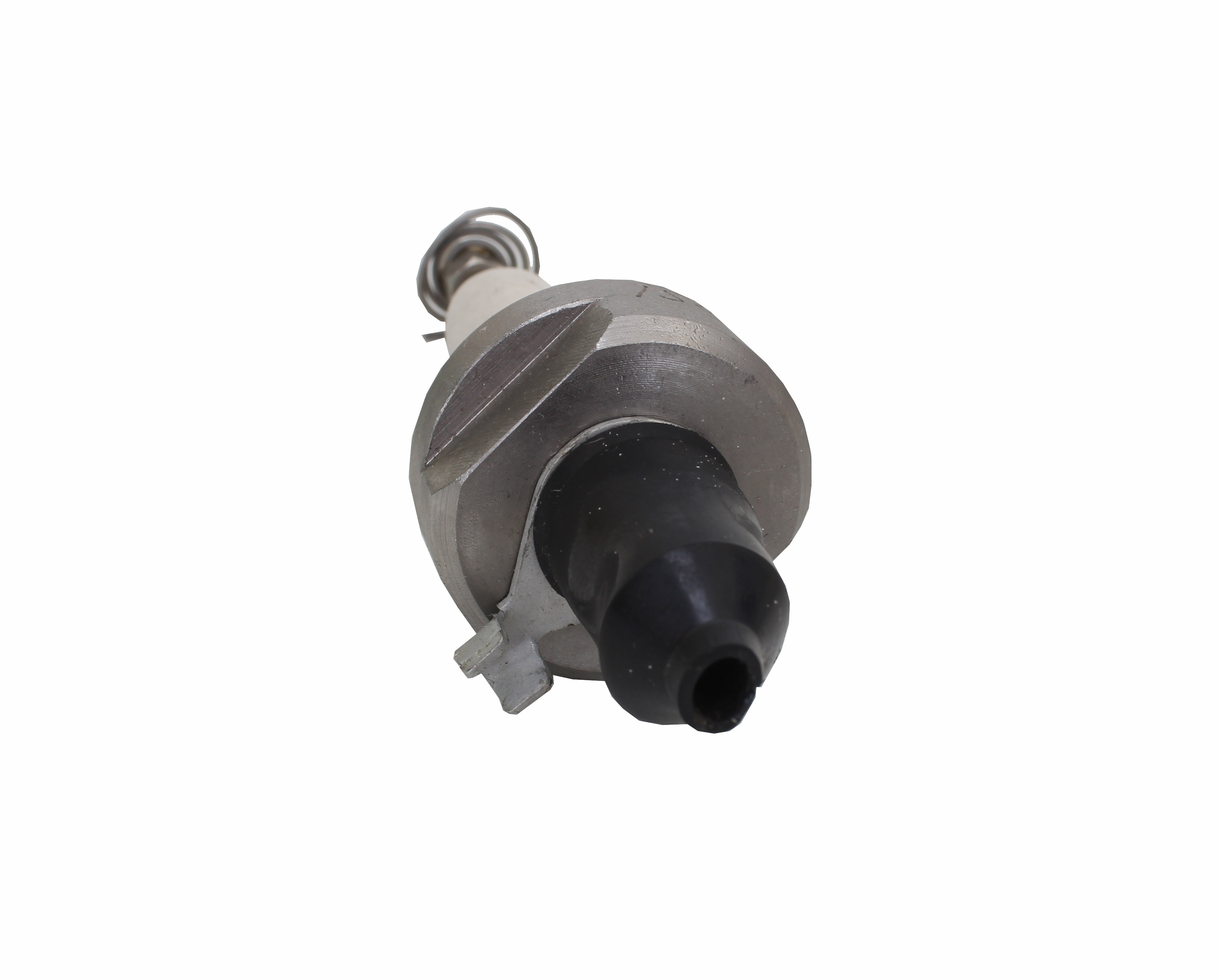

Датчик сухого хода КПЭ 60-250 применяется для использования в пищеварочных котлах серии КПЭ, ПЭ, КПЭСМ для аварийной защиты ТЭНов и отключения котла при понижении уровня воды ниже уровня установки датчика.
Принцип работы
Датчик входит в состав электролитического реле уровня. Вода и некоторые ходкости обладают электропроводностью. Один вывод вторичной обмотки разделительного трансформатора присоединяется к металлическому корпусу резервуара, а другой – к обмотке реле уровня. Вторая клемма обмотки реле уровня присоединяется к электроду, введенному в резервуар через изоляционную втулку.
Характеристики
| Резьба штуцера, мм | D=M22x1,5 |
| Материал электрода | нержавеющая сталь 12Х18Н10Т |
| Погружаемая длина электрода, мм | 50 |
| Рабочее давление, не более, кгс/см2 | 25 |
| Рабочая температура среды, не более, °C | 200 |
Комплектация
Комплект поставки

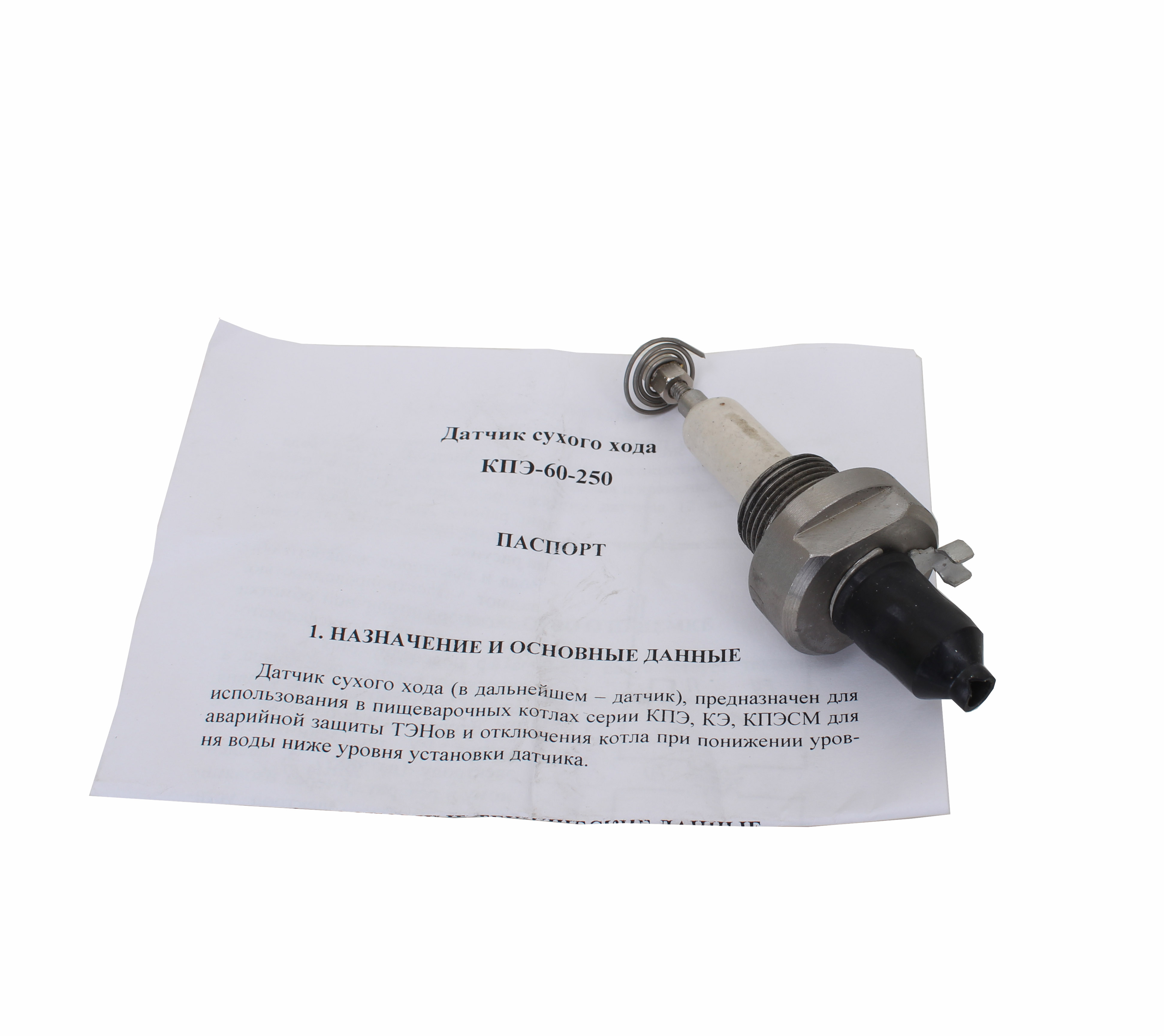

- датчик сухого хода КПЭ 60-250 – 1 шт.
- паспорт – 1 экз.
