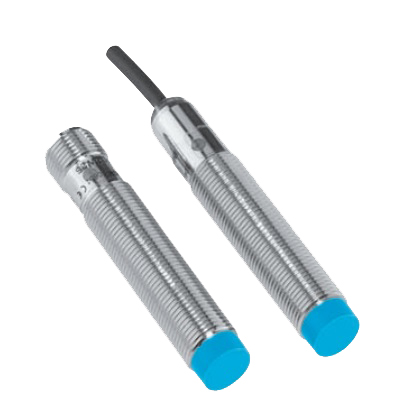

Индуктивный датчик IME12
Описание
| Параметры | 02BNO ZC0S | 02BNO ZW2S | 02BNS ZC0S | 02BNS ZW2S | 02BPO ZC0S | 02BPO ZW2S | 02BPS ZC0S | 02BPS ZW2S |
| Рабочий диапазон Sn | 2 мм | |||||||
| Электрическое соединение | Трехпроводное | |||||||
| Электропитание Vs | 10 ... 30 В постоянного тока | |||||||
| Остаточная пульсация Uрр | ||||||||
| Перепады напряжения Ud | 1) | |||||||
| Энергопотребление | 2) | |||||||
| Ток нагрузки Iа | ||||||||
| Задержка перед готовностью tv | ||||||||
| Гистерезис Н, от sг | 5 ... 15 % | |||||||
| Повторяемость Р | ≤ 2 % (Ub и Та постоянн )3) | |||||||
| Температурный дрейф, от sг | ± 10 % | |||||||
| Электромагнитная совместимость | Соответствует ЕМ 60947-5-2 | |||||||
| Тип выходного сигнала | NPN | PNP | ||||||
| Функция выхода |
Нормально закрытый |
Нормально открытый | Нормально закрытый | Нормально открытый | ||||
| Установка | Заподлицо | |||||||
| Тип подключения | Разъем, М12, 3-ріп | Кабель, ПВХ, 2м | Разъем, М12, 3-ріп | Кабель, ПВХ, 2м | Разъем, М12, 3-ріп | Кабель, ПВХ, 2м | Разъем, М12, 3-ріп | Кабель, ПВХ, 2м |
| Класс защиты | ІР 674) | |||||||
| Максимальная частота переключения | 2000 Г ц | |||||||
| Размеры | М12 х 15) | |||||||
| Защита от короткого замыкания | +6) | |||||||
| Защита от переполюсовки | + | |||||||
| Защита от перепадов напряжения | + | |||||||
| Вибро- и ударо-стойкость | 30 г, 11 мс/10 ... 55 Гц, 1 мм | |||||||
| Температурный режим Та | -40°С ... +65 °С 7) | |||||||
| Материал корпуса | Никелированная латунь, пластик | |||||||
| Момент затяжки гаек | 13 Нм | |||||||
| Параметры | 04NN OZC0S | 04NNO ZW2S | 04NNS ZC0S | 04NNS ZW2S | 04NPO ZC0S | 04NPO ZW2S | 04NPS ZC0S | 04NPS ZW2S |
| Рабочий диапазон Sn | 4 мм | |||||||
| Электрическое соединение | Трехпроводное | |||||||
| Электропитание Vs | 10 ... 30 В постоянного тока | |||||||
| Остаточная пульсация Uрр | ||||||||
| Перепады напряжения Ud | 1) | |||||||
| Энергопотребление | 2) | |||||||
| Ток нагрузки Iа | ||||||||
| Задержка перед готовностью tv | ||||||||
| Гистерезис Н, от sг | 5 ... 15 % | |||||||
| Повторяемость Р | ≤ 2 % (Ub и Та постоянн )3) | |||||||
| Температурный дрейф, от sг | ± 10 % | |||||||
| Электромагнитная совместимость | Соответствует ЕМ 60947-5-2 | |||||||
| Тип выходного сигнала | NPN | PNP | ||||||
| Функция выхода |
Нормально закрытый |
Нормально открытый | Нормально закрытый | Нормально открытый | ||||
| Установка | Заподлицо | |||||||
| Тип подключения | Разъем, М12, 4-ріп | Кабель, ПВХ, 2м | Разъем, М12, 4-ріп | Кабель, ПВХ, 2м | Разъем, М12, 4-ріп | Кабель, ПВХ, 2м | Разъем, М12,4-ріп | Кабель, ПВХ, 2м |
| Класс защиты | ІР 674) | |||||||
| Максимальная частота переключения | 2000 Г ц | |||||||
| Размеры | М12 х 15) | |||||||
| Защита от короткого замыкания | +6) | |||||||
| Защита от переполюсовки | + | |||||||
| Защита от перепадов напряжения | + | |||||||
| Вибро- и ударо-стойкость | 30 г, 11 мс/10 ... 55 Гц, 1 мм | |||||||
| Температурный режим Та | -40°С ... +65 °С 7) | |||||||
| Материал корпуса | Никелированная латунь, пластик | |||||||
| Момент затяжки гаек | 13 Нм | |||||||
Обозначения:
- 1) От I a мАx
- 2) Без нагрузки
- 3) от sr
- 4) Соответствует EN 60529
- 5) Диаметр х шаг резьбы
- 6) (Импульсный)
- 7) При температуре от –20 °C до - 40 °C необходимо использовать PUR-кабель
Основными оличиями все представленых датчиков является тип выходного сингала, функции выхода и тип подключения, востально они является идентичны в зависимости от рабочего диапазона.
