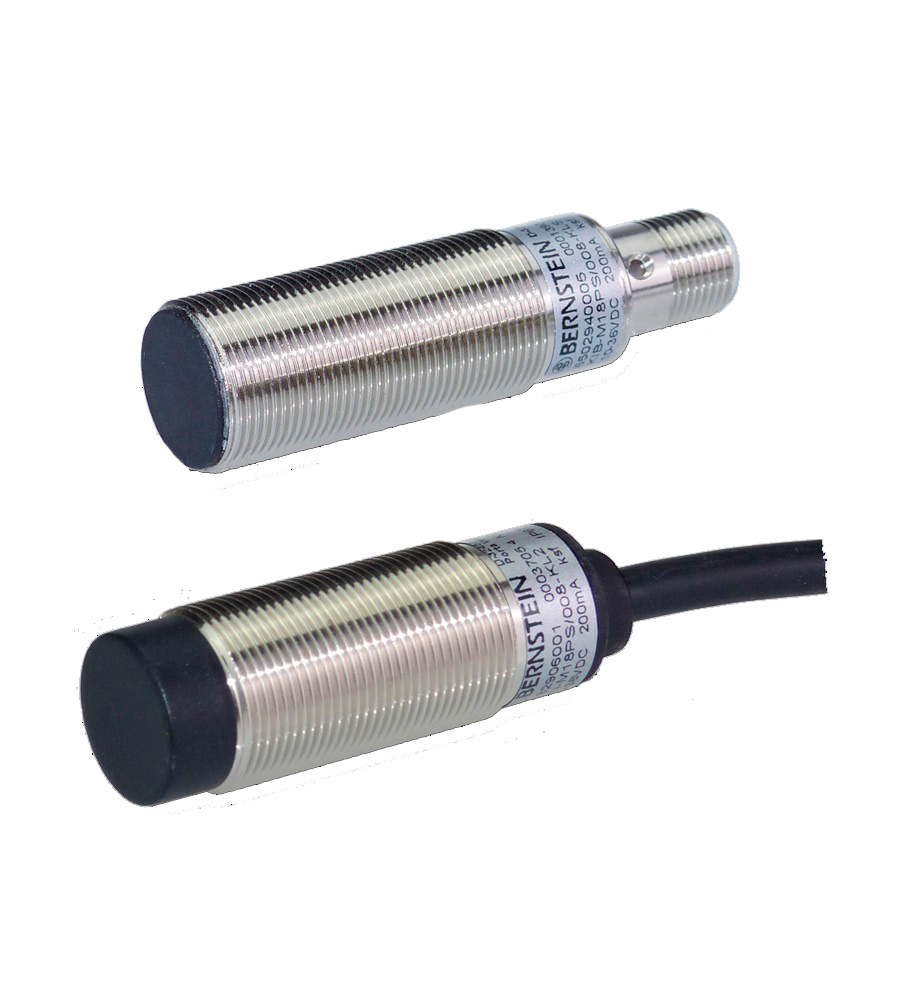

Индуктивные датчики Bernstein
Описание
Индуктивные датчики Bernstein применяются для определения положения, перемещения или как датчики импульсов.
Область применения
Датчик индуктивные Bernstein определяет металлические предметы. Не имеет подвижных частей и, в основном, применяется там, где есть высокая частота коммутации.
Особенности
- Долгий срок службы - безконтактное переключение и статический выход.
- Высокая точность - отсутствие механических элементов
- Высокая частота коммутации: Стандарт вплоть до 3000 Гц.
- Индикация работы при помощи светодиода LED.
- Версии M12 – M30 в исполнении 3-х проводном с 2-мя LED показывающими работу и питание.
- Защита от неправильной полярности.
- Защита от перенапряжения и короткого замыкания (отсутствует в версиях AC и NAMUR)
| Параметр | Значение |
| Материал | Корпус: металл или Poliamid PBTP |
| Кабель | 2м, маслостойкий PCV, 3 х 0,14мм2 |
| Факт. диапазон чувств. Sr | в пределах 90%-110% Sn |
| Гарант. диапаз. чувств. Su | в пределах 90%-110%Sr |
| Коэффициент коррекции | медь, латунь - 0,4 алюминий - 0,5 хром-никель - 0,9 |
| Точность R | ≤ 5% величины Sn |
| Гистерезис H | ~10% величины Sn |
| Температура работы | -25°C – +70°C (некоторые модели 0°C – 100°C) |
| Сопротивление к удару | b ≤ 30 g, t ≤ 11 мС |
| Сопротивление к вибрации | f = 10-55Гц, амплитуда 1 мм, время 5 мин |
| Электрические параметры: | |
| 3-х проводный | |
| Падение напряжения | ∼ 3,5В при max нагрузке |
| Потребляемый ток | ≤ 10 мА |
| Пульсация | ≤ 10% |
| Ток утечки | ≤ 0,5 мА |
| 2-х проводный | |
| Падения напряжения при включении | |
| Ток утечки | 1,4 мА |
| Напряжение питания | 5-25VDC (UB = 8,2VDC, RL = 1kΩ) |
| Потребляемый ток | в состоянии возбуждения 1мА (1,1 мА) |
| Пулшьсация | ≤ 5% |
