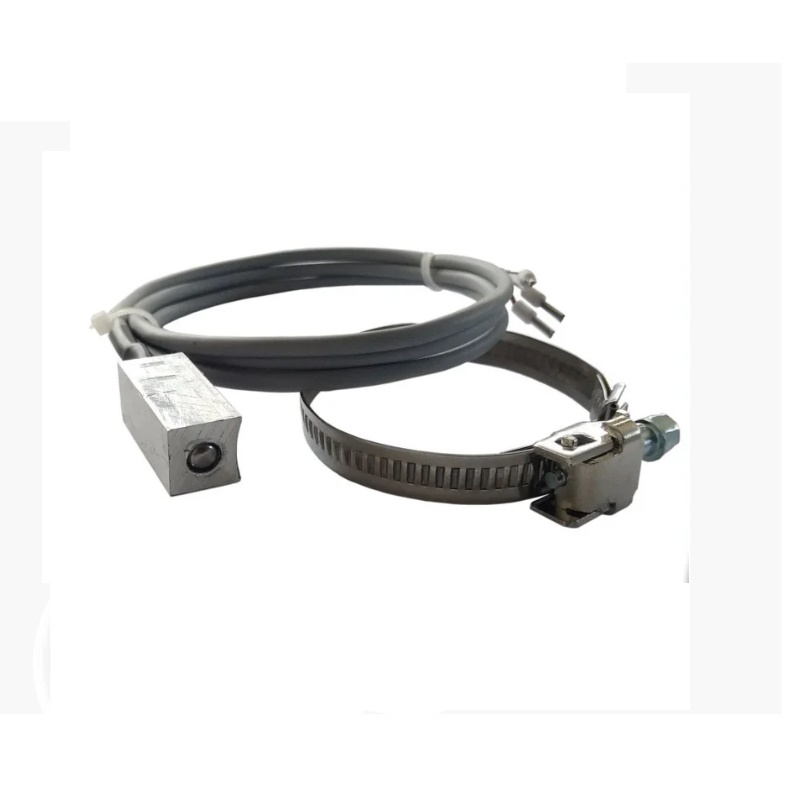

Накладной датчик температуры DTn-50

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Накладной датчик температуры DTn-50 используется для измерения температуры поверхности твердых тел, например, трубопроводов в системах вентиляции, кондиционирования и отопления.

Принцип действия

Основан на свойстве платины изменять электрическое сопротивление в зависимости от температуры. Изменение сопротивления регистрируется вторичным прибором, в измерительную схему которого включен термопреобразователь сопротивления.

Измерительным узлом является чувствительный элемент, представляющий собой плоскую керамическую пластину с нанесенным на нее резистивным слоем.

Характеристики

Параметры Значение
Тип подключения по двухпроводной схеме
Присоединительный кабель 1,0 м (опционально другие длины)
Сопротивление изоляции ≥ 100 Мом, при 20С (500 В постоянного тока)
Класс защиты III (соответствует EN 60730)
Степень защиты IP 54 (IEC 529)
Тип чувствительного элемента NTC10K (B= 3988)
Материал корпуса высококачественная никелированная сталь
Рабочий диапазон от -40..+100С (PVC)
Вес 0,1 кг

Схемы

Рис.1. Габаритный чертеж датчика температуры DTn-50

Рис.1. Габаритный чертеж датчика температуры DTn-50
